QUY50型履带吊安装方案

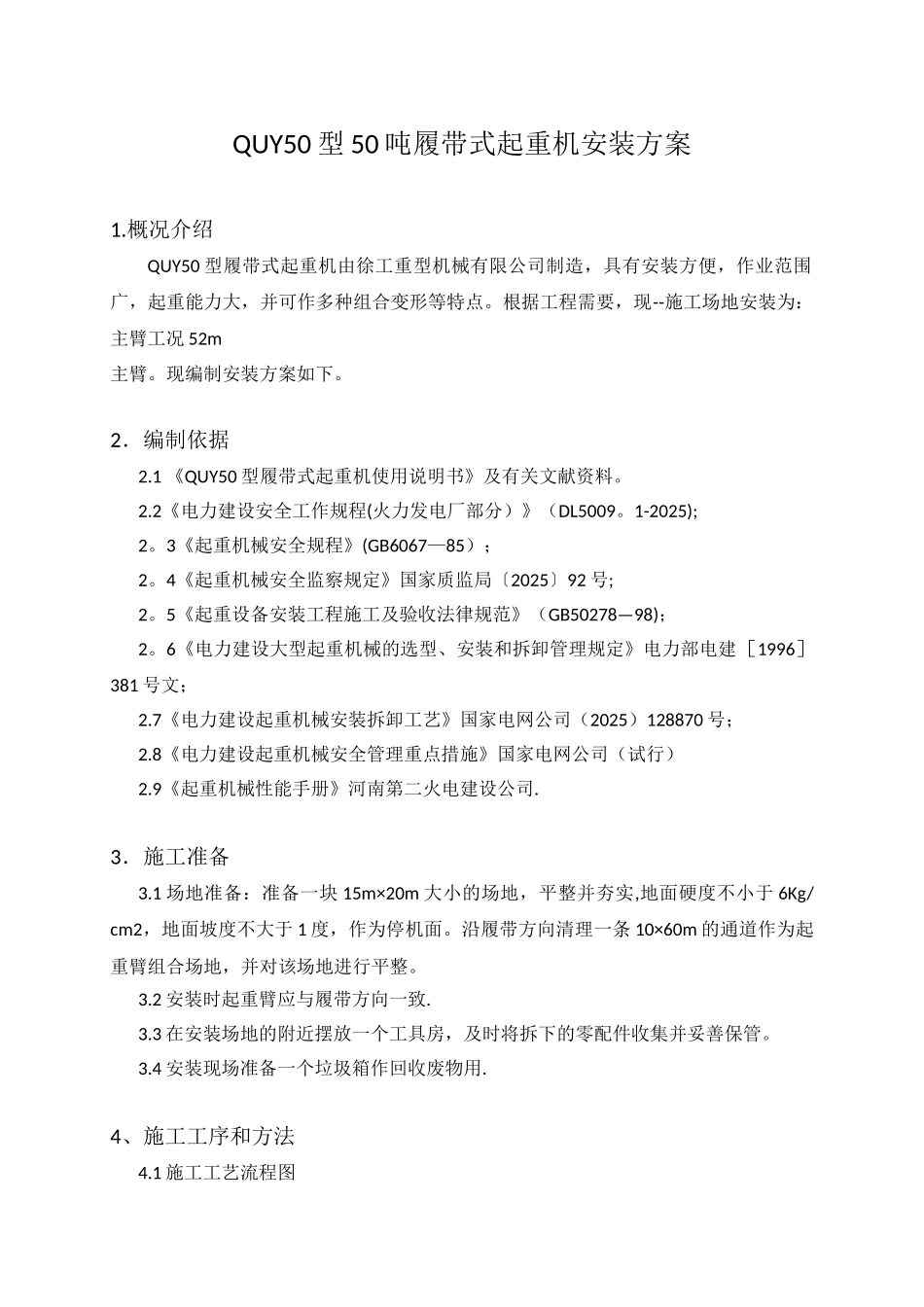

QUY50 型 50 吨履带式起重机安装方案1.概况介绍QUY50 型履带式起重机由徐工重型机械有限公司制造，具有安装方便，作业范围广，起重能力大，并可作多种组合变形等特点。根据工程需要，现--施工场地安装为：主臂工况 52m主臂。现编制安装方案如下。2．编制依据2.1 《QUY50 型履带式起重机使用说明书》及有关文献资料。2.2《电力建设安全工作规程(火力发电厂部分）》（DL5009。1-2025);2。3《起重机械安全规程》(GB6067—85）；2。4《起重机械安全监察规定》国家质监局〔2025〕92 号;2。5《起重设备安装工程施工及验收法律规范》（GB50278—98)；2。6《电力建设大型起重机械的选型、安装和拆卸管理规定》电力部电建［1996］ 381 号文；2.7《电力建设起重机械安装拆卸工艺》国家电网公司（2025）128870 号；2.8《电力建设起重机械安全管理重点措施》国家电网公司（试行）2.9《起重机械性能手册》河南第二火电建设公司.3．施工准备3.1 场地准备：准备一块 15m×20m 大小的场地，平整并夯实,地面硬度不小于 6Kg/cm2，地面坡度不大于 1 度，作为停机面。沿履带方向清理一条 10×60m 的通道作为起重臂组合场地，并对该场地进行平整。3.2 安装时起重臂应与履带方向一致.3.3 在安装场地的附近摆放一个工具房，及时将拆下的零配件收集并妥善保管。3.4 安装现场准备一个垃圾箱作回收废物用.4、施工工序和方法4.1 施工工艺流程图办理进厂手续勘察场地安装场地准备伸出两侧履带安装配重吊起固定型架编制安装方案方案审批组合安装主臂安装变幅拉索安装钩绳安装起升高度限位和重量传感器臂架扳起负荷试验移交使用4。2 安装步骤：4。2。1 选择坚实平整的地面作为主机安装场地，将主机转 90°垂直与履带。4.2。2 拉起履带伸缩转换杆，由销孔的位置拔出 4 根所紧销。4。2。3 把左行走操纵杆推向前方时，履带就会扩张,当导销碰触到拉杆长孔末端时，左行走操纵杆回到中位。4.2.4 把 4 根锁紧销插入销孔可靠锁紧,把履带伸缩转换杆转至行走位置。4.2。5 履带的伸缩操作,只能在基本臂状态，且仰角在 30°以内进行。未装臂架时，一定要减少一块平衡重后再进行缩小操作。4。2.6 安装配重(配重共 2 块,每块重 8t）4。2。7 根据说明书的要求将变幅滑轮组可靠固定在臂架上后穿绕变幅绳。4。2。8 拔出人字架上的连接销轴，缓慢张紧变幅绳,使人字架后拉杆慢慢抽出来，当人字架上下两段销孔对应时插入连接销轴.4。2.9 使用辅助吊车根据使...
