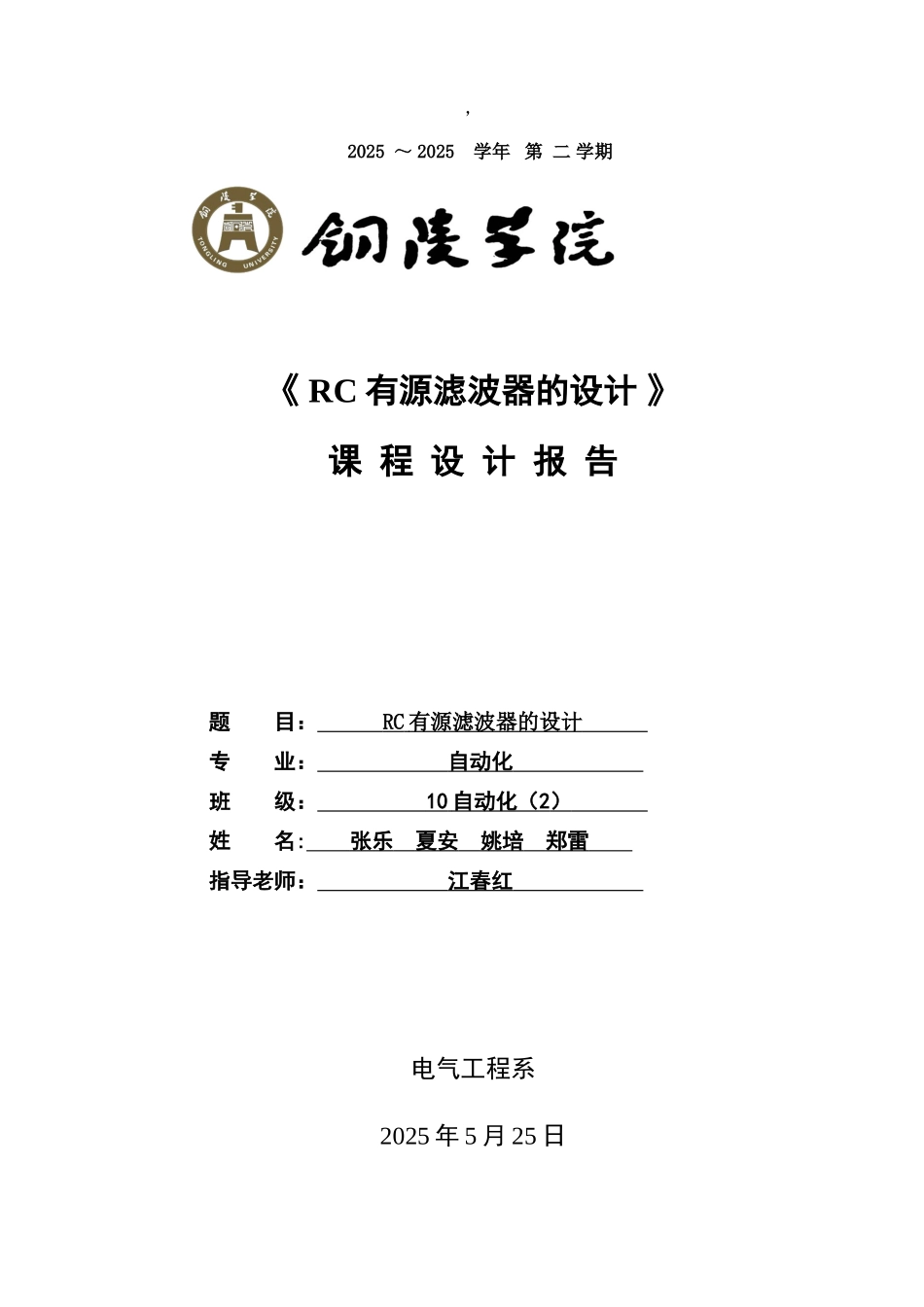

， 2025 ～ 2025 学年 第 二 学期《 RC 有源滤波器的设计 》课 程 设 计 报 告题 目： RC 有源滤波器的设计 专 业： 自动化 班 级： 10 自动化（ 2 ） 姓 名: 张乐 夏安 姚培 郑雷 指导老师： 江春红 电气工程系2025 年 5 月 25 日1、任务书课题名称RC 有源滤波器的设计指导老师（职称）江春红 执行时间2025～ 2025 学年第 二 学期 第 14 周学生姓名学号承担任务张乐1009111114RC 有源低通滤波器的设计夏安1009111092RC 有源高通滤波器的设计姚培1009111102RC 有源带阻滤波器的设计郑雷1009111130RC 有源带通滤波器的设计设计目的1、学习 RC 有源滤波器的设计方法；2、掌握有源滤波器的测试方法；3、测量有源滤波器的幅频特性。1、由运算放大器组成有源低通、高通、带通、带阻滤波器。2、通频带小于 12000。3、测量设计的有源滤波器的幅频特性.4、选用通用运算放大器，运放的开环增益应在 80dB 以上。设计要求摘要随着计算机技术的进展，模拟电子技术已经成为一门应用范围极广，具有较强实践性的技术基础课程。电子电路分析与设计的方法也发生了重大的变革,为了培育学生的动手能力，更好的将理论与实践结合起来,以适应电子技术飞速的进展形势,我们必须通过对本次课程设计的理解，从而进一步提高我们的实际动手能力。滤波器在日常生活中非常重要,运用非常广泛,在电子工程、通信工程、自动控制、遥测控制、测量仪器、仪表和计算机等技术领域，常常需要用到各种各样的滤波器。随着集成电路的迅速进展，用集成电路可很方便地构成各种滤波器。用集成电路实现的滤波器与其他滤波器相比，其波形质量、幅度和频率稳定性等性能指标，都有了很大的提高。滤波器在电路实验和设备检测中具有十分广泛的用途。现在我们通过对滤波器器的原理以及结构设计一个能够低通、高通、带宽、阻带等多种形式的滤波器。我们通过对电路的分析，参数的确定选择出一种最合适本课题的方案。在达到课题要求的前提下保证最经济、最方便、最优化的设计策略.根据设计的方案选择具体的元件，焊接出具体的实物，并在实验室对事物进行调试，观察效果是否与课题要求的性能指标作对比.最后分析出现误差的原因以及影响因素。目录第一章 RC 有源滤波器总方案设计.... 。。。。. 。。..。..。。....。。。。。. 。。。 ..。. 。.。.。。.。51.1 方案框图。..。。。.。。。。.。.。...。.。。。.。....。.。...。...。。。...
