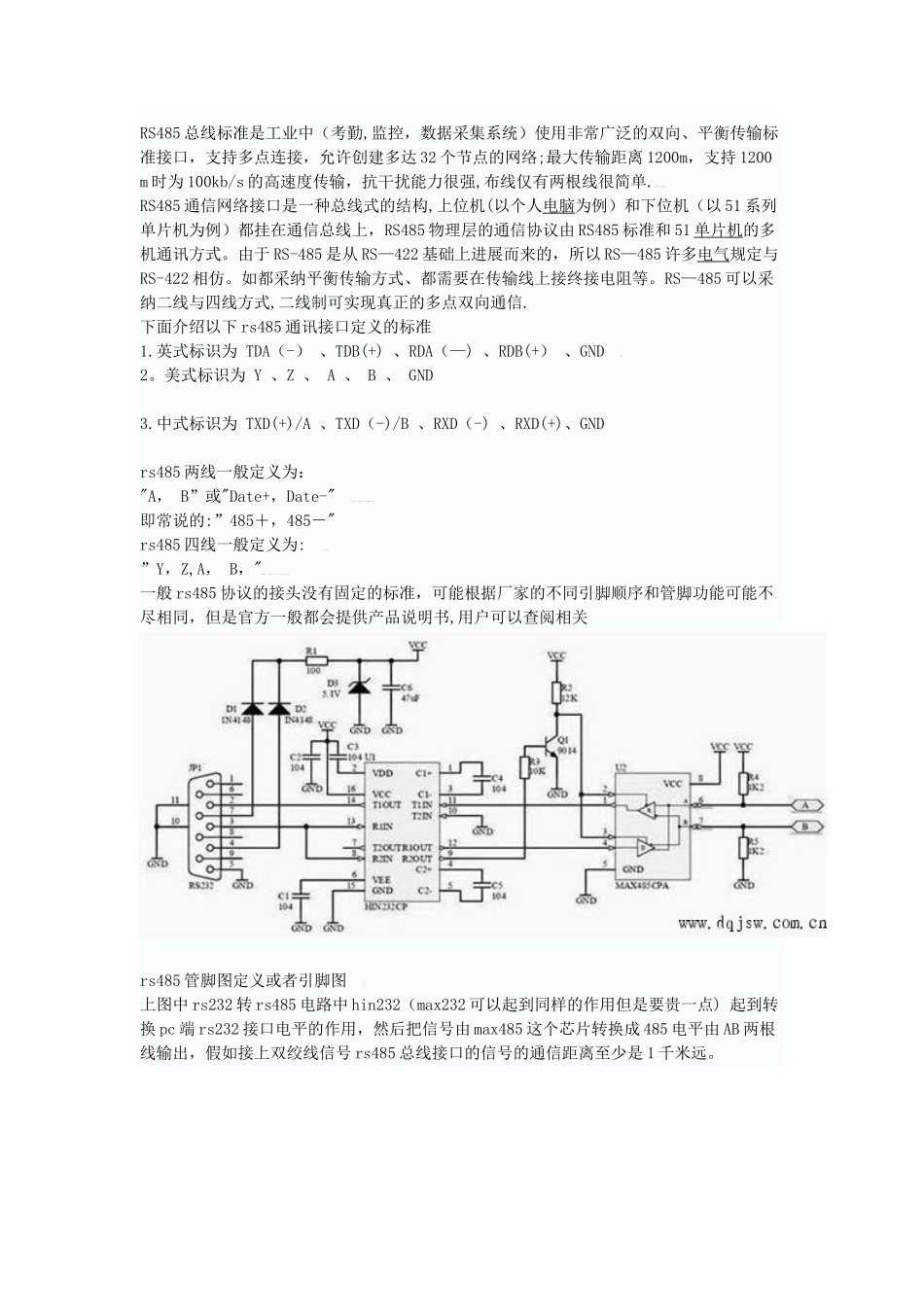

RS485 总线标准是工业中（考勤,监控，数据采集系统）使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达 32 个节点的网络;最大传输距离 1200m，支持 1200 m 时为 100kb/s 的高速度传输，抗干扰能力很强,布线仅有两根线很简单.4 R0 g/ G7 d- wRS485 通信网络接口是一种总线式的结构,上位机(以个人电脑为例）和下位机（以 51 系列单片机为例）都挂在通信总线上，RS485 物理层的通信协议由 RS485 标准和 51 单片机的多机通讯方式。由于 RS-485 是从 RS—422 基础上进展而来的，所以 RS—485 许多电气规定与RS-422 相仿。如都采纳平衡传输方式、都需要在传输线上接终接电阻等。RS—485 可以采纳二线与四线方式,二线制可实现真正的多点双向通信.下面介绍以下 rs485 通讯接口定义的标准) s, 1.英式标识为 TDA（-） 、TDB(+) 、RDA（—) 、RDB(+） 、GND ＆2。美式标识为 Y 、Z 、 A 、 B 、 GND3.中式标识为 TXD(+)/A 、TXD（-)/B 、RXD（-) 、RXD(+)、GNDrs485 两线一般定义为："A， B”或"Date+，Date-" 6 m/ f3 g) c3 w- ｝7 W* N+ @即常说的:”485＋，485－"rs485 四线一般定义为: 7 x( M： ”Y，Z,A， B，"6 s6 ^！ Q) x（ f” x） o3 U； e/ U一般 rs485 协议的接头没有固定的标准，可能根据厂家的不同引脚顺序和管脚功能可能不尽相同，但是官方一般都会提供产品说明书,用户可以查阅相关rs485 管脚图定义或者引脚图 % _’ 上图中 rs232 转 rs485 电路中 hin232（max232 可以起到同样的作用但是要贵一点) 起到转换 pc 端 rs232 接口电平的作用，然后把信号由 max485 这个芯片转换成 485 电平由 AB 两根线输出，假如接上双绞线信号 rs485 总线接口的信号的通信距离至少是 1 千米远。
