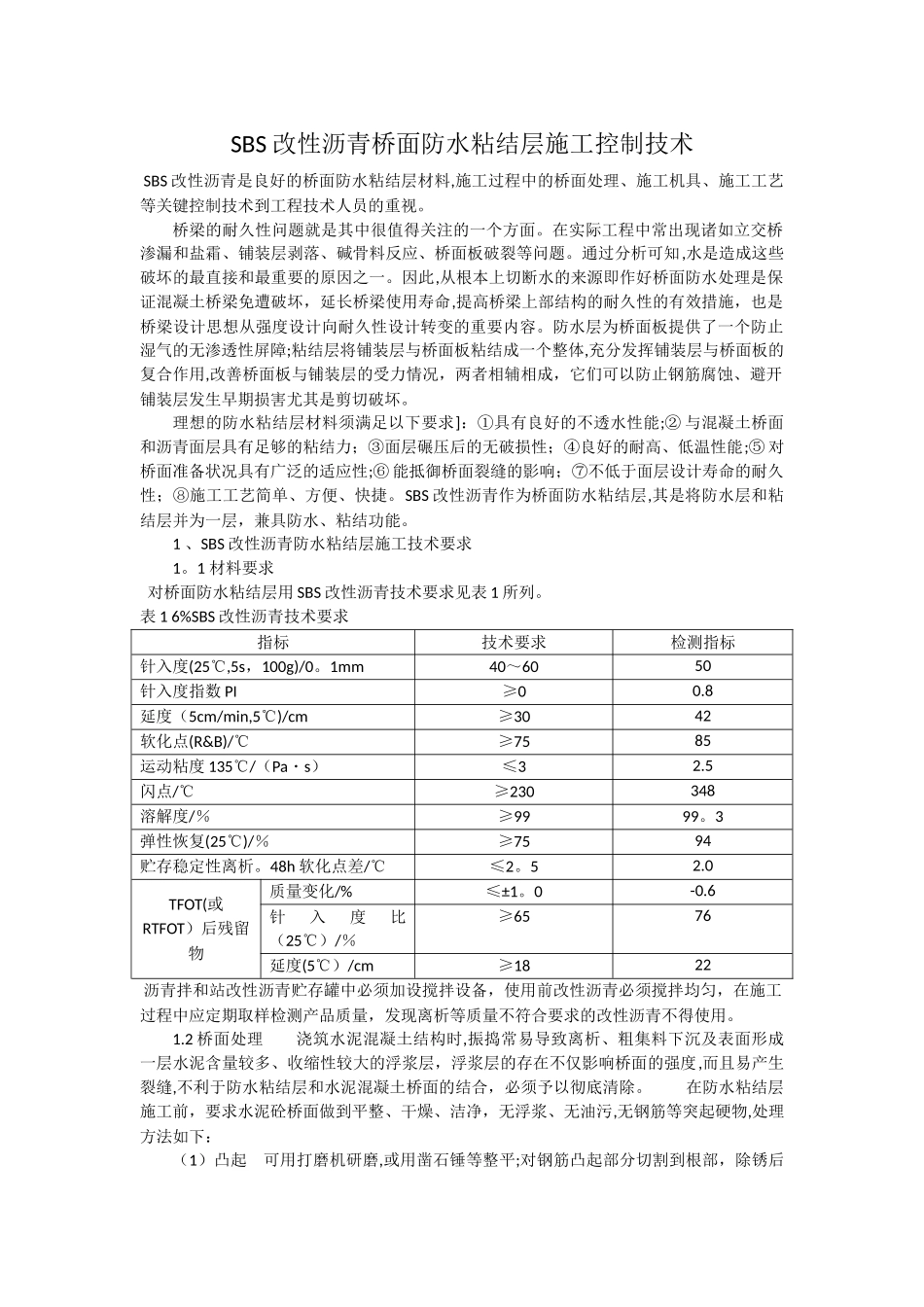

SBS 改性沥青桥面防水粘结层施工控制技术 SBS 改性沥青是良好的桥面防水粘结层材料,施工过程中的桥面处理、施工机具、施工工艺等关键控制技术到工程技术人员的重视。桥梁的耐久性问题就是其中很值得关注的一个方面。在实际工程中常出现诸如立交桥渗漏和盐霜、铺装层剥落、碱骨料反应、桥面板破裂等问题。通过分析可知,水是造成这些破坏的最直接和最重要的原因之一。因此,从根本上切断水的来源即作好桥面防水处理是保证混凝土桥梁免遭破坏，延长桥梁使用寿命,提高桥梁上部结构的耐久性的有效措施，也是桥梁设计思想从强度设计向耐久性设计转变的重要内容。防水层为桥面板提供了一个防止湿气的无渗透性屏障;粘结层将铺装层与桥面板粘结成一个整体,充分发挥铺装层与桥面板的复合作用,改善桥面板与铺装层的受力情况，两者相辅相成，它们可以防止钢筋腐蚀、避开铺装层发生早期损害尤其是剪切破坏。理想的防水粘结层材料须满足以下要求]：①具有良好的不透水性能;② 与混凝土桥面和沥青面层具有足够的粘结力；③面层碾压后的无破损性；④良好的耐高、低温性能;⑤ 对桥面准备状况具有广泛的适应性;⑥ 能抵御桥面裂缝的影响；⑦不低于面层设计寿命的耐久性；⑧施工工艺简单、方便、快捷。SBS 改性沥青作为桥面防水粘结层,其是将防水层和粘结层并为一层，兼具防水、粘结功能。1 、SBS 改性沥青防水粘结层施工技术要求1。1 材料要求 对桥面防水粘结层用 SBS 改性沥青技术要求见表 1 所列。表 1 6%SBS 改性沥青技术要求指标技术要求检测指标针入度(25℃,5s，100g)/0。1mm40～6050针入度指数 PI≥00.8延度（5cm/min,5℃)/cm≥3042软化点(R&B)/℃≥7585运动粘度 135℃/（Pa・s）≤32.5闪点/℃≥230348溶解度/％≥9999。3弹性恢复(25℃)/％≥7594贮存稳定性离析。48h 软化点差/℃≤2。52.0TFOT(或RTFOT）后残留物质量变化/%≤±1。0-0.6针入度比（25℃）/％≥6576延度(5℃）/cm≥1822 沥青拌和站改性沥青贮存罐中必须加设搅拌设备，使用前改性沥青必须搅拌均匀，在施工过程中应定期取样检测产品质量，发现离析等质量不符合要求的改性沥青不得使用。1.2 桥面处理 浇筑水泥混凝土结构时,振捣常易导致离析、粗集料下沉及表面形成一层水泥含量较多、收缩性较大的浮浆层，浮浆层的存在不仅影响桥面的强度,而且易产生裂缝,不利于防水粘结层和水泥混凝土桥面的结合，必须予以彻底清除。 在防水粘结层施工前，要求水泥砼桥面做到平整、干燥、洁...
