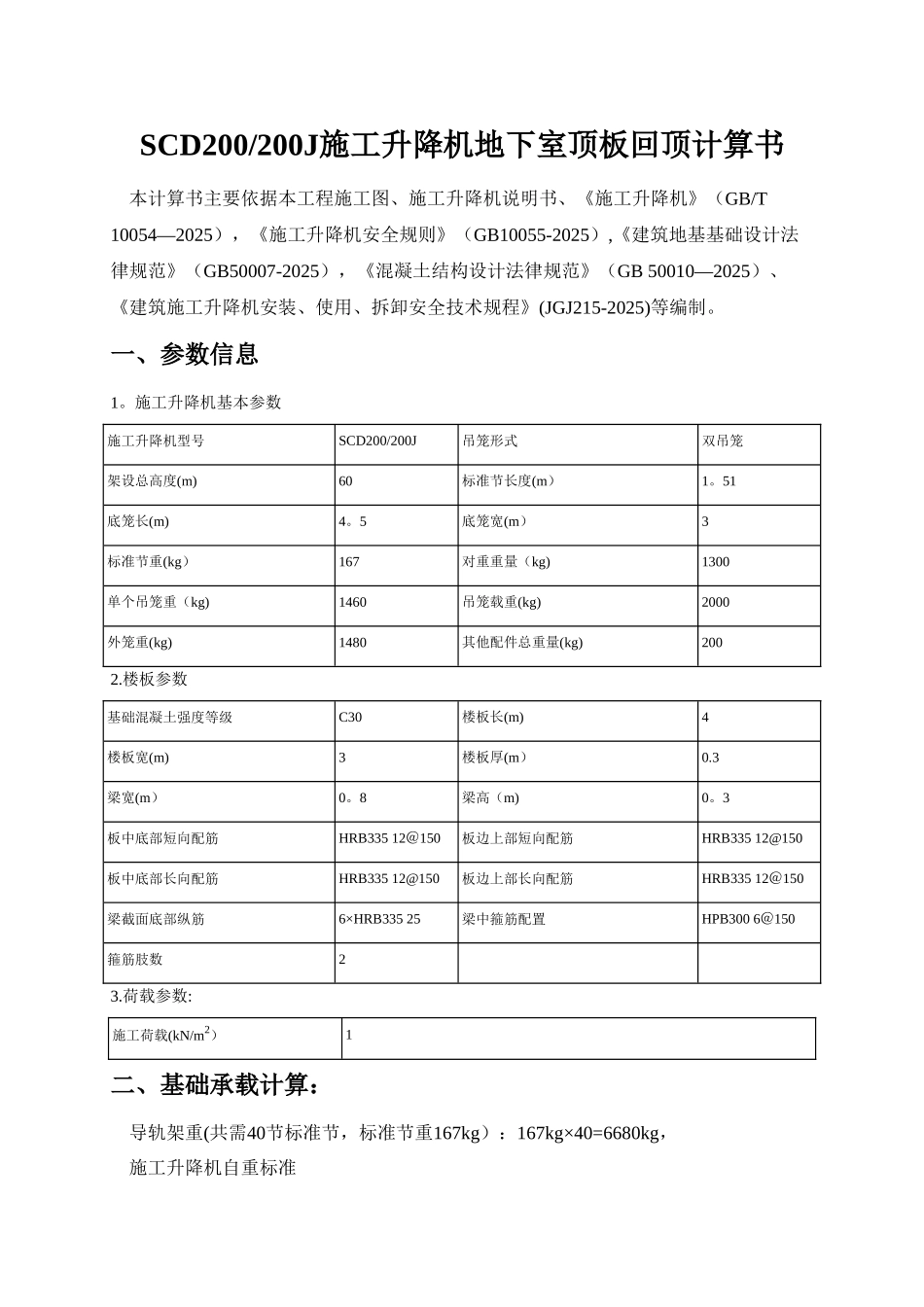

SCD200/200J施工升降机地下室顶板回顶计算书 本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T 10054—2025），《施工升降机安全规则》（GB10055-2025）,《建筑地基基础设计法律规范》（GB50007-2025），《混凝土结构设计法律规范》（GB 50010—2025）、《建筑施工升降机安装、使用、拆卸安全技术规程》(JGJ215-2025)等编制。一、参数信息1。施工升降机基本参数施工升降机型号SCD200/200J吊笼形式双吊笼架设总高度(m)60标准节长度(m）1。51底笼长(m)4。5底笼宽(m）3标准节重(kg）167对重重量（kg)1300单个吊笼重（kg)1460吊笼载重(kg)2000外笼重(kg)1480其他配件总重量(kg)2002.楼板参数基础混凝土强度等级C30楼板长(m)4楼板宽(m)3楼板厚(m）0.3梁宽(m）0。8梁高（m)0。3板中底部短向配筋HRB335 12＠150板边上部短向配筋HRB335 12@150板中底部长向配筋HRB335 12@150板边上部长向配筋HRB335 12＠150梁截面底部纵筋6×HRB335 25梁中箍筋配置HPB300 6＠150箍筋肢数23.荷载参数:施工荷载(kN/m2）1二、基础承载计算： 导轨架重(共需40节标准节，标准节重167kg）：167kg×40=6680kg， 施工升降机自重标准值:Pk=（(1460×2+1480+1300×2+200+6680）+2000×2）×10/1000=178.8kN; 施工升降机自重：P=(1.2×(1460×2+1480+1300×2+200+6680)+1。4×2000×2)×10/1000=222。56kN; 考虑动载、自重误差及风载对基础的影响，取系数n=2.1 P=2。1×P=2。1×222。56=467.38kN三、地下室顶板结构验算 验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担.根据板的边界条件不同，选择最不利的板进行验算 楼板长宽比：Lx/Ly=3/4=0。751、荷载计算 楼板均布荷载：q=467.38/(4.5×3)=34.62kN/m22、混凝土顶板配筋验算 依据《建筑施工手册》(第四版)： Mxmax=0.039×34.62×32=12。15kN·m Mymax=0。0189×34。62×32=5.89kN·m M0x=-0.0938×34.62×32=—29.23kN·m M0y=-0.076×34。62×32=—23.68kN·m 混凝土的泊桑比为μ=1/6,修正后求出配筋。 板中底部长向配筋: Mx=Mxmax+μMymax=12。15+5。89/6=13。13kN·m αs=｜M｜/(α1fcbh02)=13.13×106/(1。00×14.30×3.00×103×275。002)=0。004； ξ=1—（1-2×αs）1/2=1-(1-2×0。004)0.5=0。004； γs=1—ξ/2=1-0.004/2=0.998； As=|M｜/（γsfyh0)=13.13×106/(0.998×300.00×275。00)=159。51mm2. 实际配筋：867。08 mm2 ...
