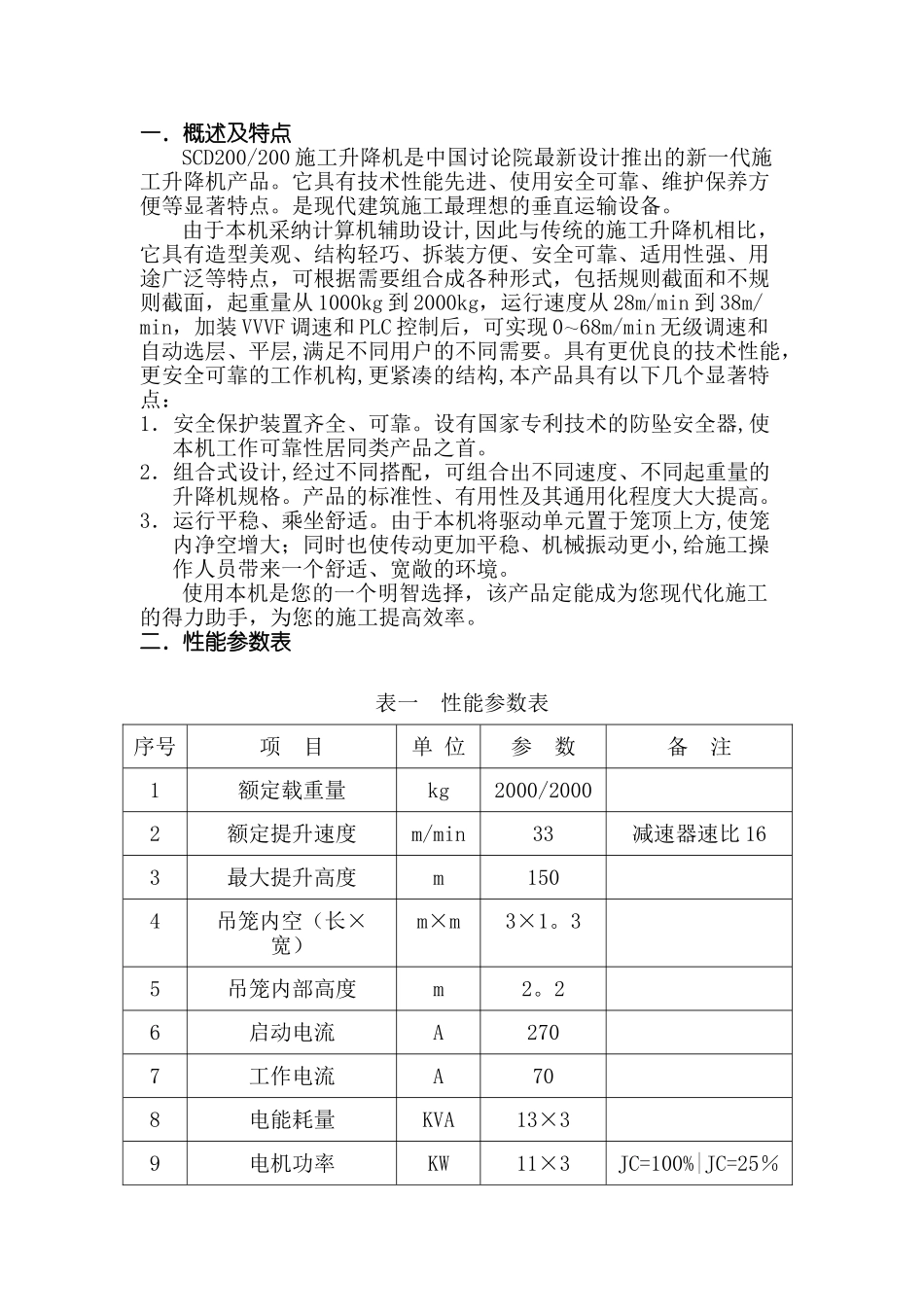

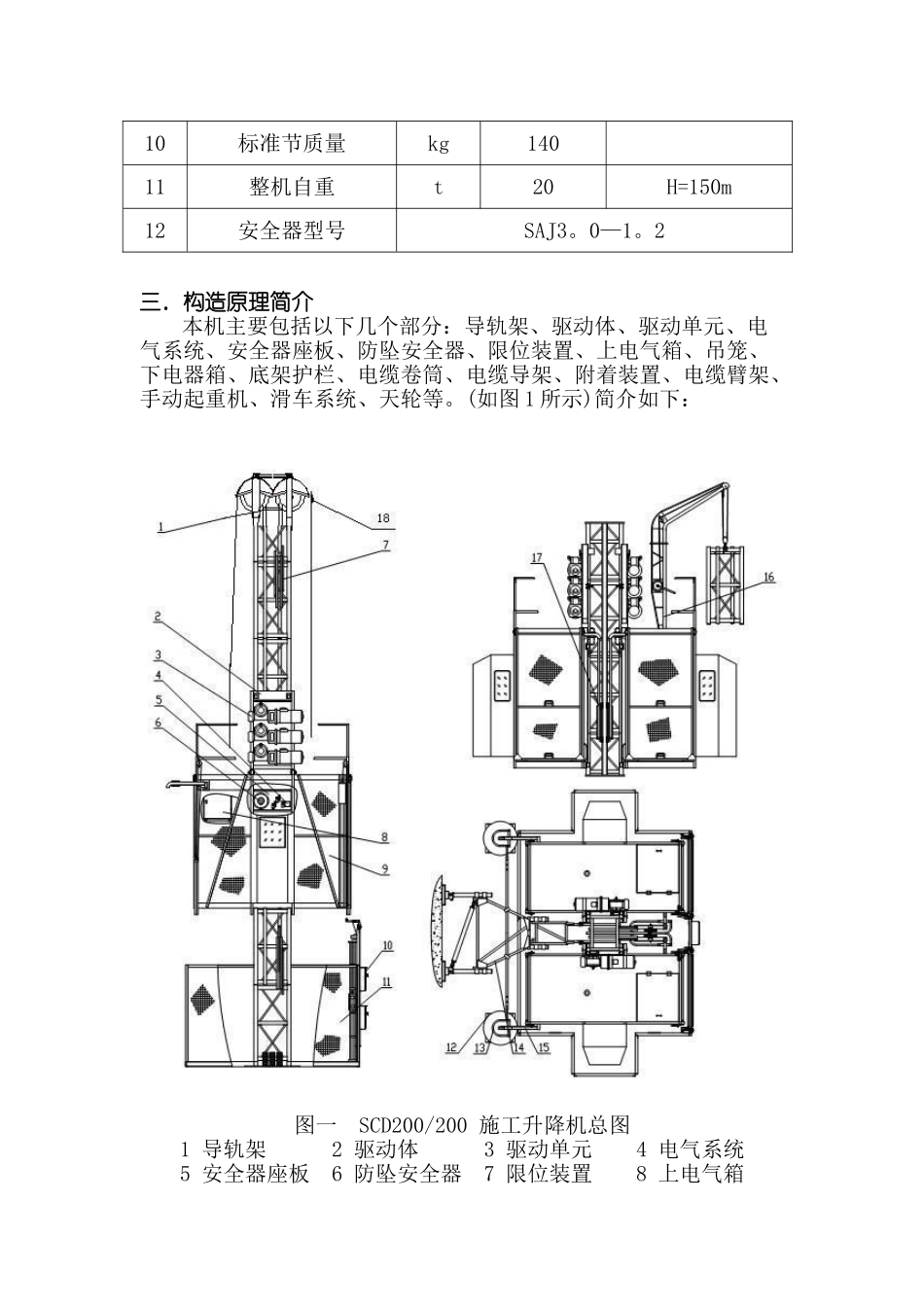

一．概述及特点SCD200/200 施工升降机是中国讨论院最新设计推出的新一代施工升降机产品。它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。是现代建筑施工最理想的垂直运输设备。由于本机采纳计算机辅助设计,因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起重量从 1000kg 到 2000kg，运行速度从 28m/min 到 38m/min，加装 VVVF 调速和 PLC 控制后，可实现 0～68m/min 无级调速和自动选层、平层,满足不同用户的不同需要。具有更优良的技术性能，更安全可靠的工作机构,更紧凑的结构,本产品具有以下几个显著特点：1．安全保护装置齐全、可靠。设有国家专利技术的防坠安全器,使本机工作可靠性居同类产品之首。2．组合式设计,经过不同搭配，可组合出不同速度、不同起重量的升降机规格。产品的标准性、有用性及其通用化程度大大提高。3．运行平稳、乘坐舒适。由于本机将驱动单元置于笼顶上方,使笼内净空增大；同时也使传动更加平稳、机械振动更小,给施工操作人员带来一个舒适、宽敞的环境。使用本机是您的一个明智选择，该产品定能成为您现代化施工的得力助手，为您的施工提高效率。二．性能参数表表一 性能参数表序号项 目单 位参 数备 注1额定载重量kg2000/20002额定提升速度m/min33减速器速比 163最大提升高度m1504吊笼内空（长×宽）m×m3×1。35吊笼内部高度m2。26启动电流A2707工作电流A708电能耗量KVA13×39电机功率KW11×3JC=100%|JC=25％10标准节质量kg14011整机自重t20H=150m12安全器型号SAJ3。0—1。2三．构造原理简介本机主要包括以下几个部分：导轨架、驱动体、驱动单元、电气系统、安全器座板、防坠安全器、限位装置、上电气箱、吊笼、下电器箱、底架护栏、电缆卷筒、电缆导架、附着装置、电缆臂架、手动起重机、滑车系统、天轮等。(如图 1 所示)简介如下：图一 SCD200/200 施工升降机总图1 导轨架 2 驱动体 3 驱动单元 4 电气系统5 安全器座板 6 防坠安全器 7 限位装置 8 上电气箱9 吊笼 10 下电气箱 11 底架护栏 12 电缆卷筒13 电缆导架 14 附着装置 15 电缆臂架 16 手动起重机 17 滑车系统 18 天轮1．导轨架：导轨架是升降机的运行轨道,由长度为 1508mm 的标准节通 过 高 强 度 螺 栓 M24×230 连 接 组 成 , 螺 栓 预 紧 力 ...
