SDH传输网设计方案

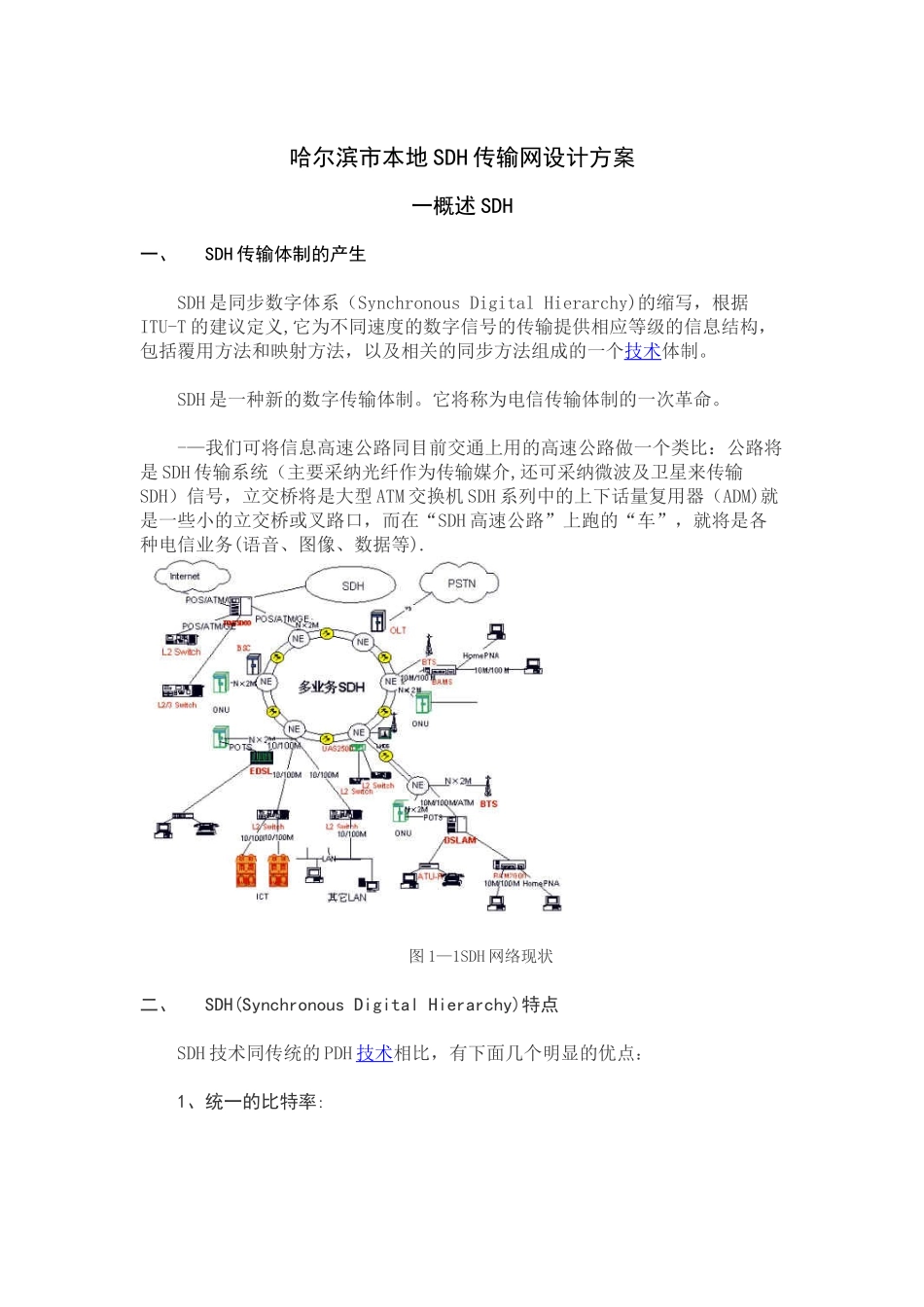

哈尔滨市本地 SDH 传输网设计方案一概述 SDH一、SDH 传输体制的产生SDH 是同步数字体系（Synchronous Digital Hierarchy)的缩写，根据ITU-T 的建议定义,它为不同速度的数字信号的传输提供相应等级的信息结构，包括覆用方法和映射方法，以及相关的同步方法组成的一个技术体制。SDH 是一种新的数字传输体制。它将称为电信传输体制的一次革命。-—我们可将信息高速公路同目前交通上用的高速公路做一个类比：公路将是 SDH 传输系统（主要采纳光纤作为传输媒介,还可采纳微波及卫星来传输SDH）信号，立交桥将是大型 ATM 交换机 SDH 系列中的上下话量复用器（ADM)就是一些小的立交桥或叉路口，而在“SDH 高速公路”上跑的“车”，就将是各种电信业务(语音、图像、数据等). 图 1—1SDH 网络现状二、SDH(Synchronous Digital Hierarchy)特点SDH 技术同传统的 PDH 技术相比，有下面几个明显的优点：1、统一的比特率:在 PDH 中,世界上存在着欧洲、北美及日本三种体系的速率等级。而 SDH 中实现了统一的比特率。此外还规定了统一的光接口标准，因此为不同厂家设备间互联提供了可能。2、极强的网管能力:在 SDH 帧结构中规定了丰富的网管字节，可提供满足各种要求的能力。3、自愈保护环：在 SDH 设备还可组成带有自愈保护能力的环网形式，这样可有效地防止传输媒介被切断，通信业务全部终止的情况.4、SDH 技术中采纳的字节复接技术：若把 SDH 技术与 PDH 技术的主要区别用铁路运输类比一下的话，PDH 技术如同散装列车,各种货物(业务)堆在车厢内，若想把某一包特定货物(某一项传输业务)在某一站取下,即需把车上的所有货物先全部卸下,找到你所需要的货物，然后再把剩下的货物及该站新装货物一一堆到车上，运走。因此，PDH 技术在凡是需上下电路的地方都需要配备大量各次群的复接设备。而 SDH 技术就好比集装箱列车，各种货物（业务）贴上标签(各种开销：Overhead）后装入集装箱。然后小箱子装入大箱子，一级套一级，这样通过各级标签，就可以在高速行驶的列车上准确地将某一包货物取下，而不需将整个列车“翻箱倒柜"（通过标签可准确地知道某一包货物在第几车厢及第几级箱子内），因此，只有在 SDH 中，才可以实现简单地上下电路。2、SDH 的缺陷所在凡事有利就有弊,SDH 的这些优点是以牺牲其他方面为代价的。1。 频带利用率低我们知道有效性和可靠性是一对矛盾，增加了有效性必将降低可靠性，增加可靠性也会相应的使...
