SG-A094电气配管安装工程隐蔽验收记录

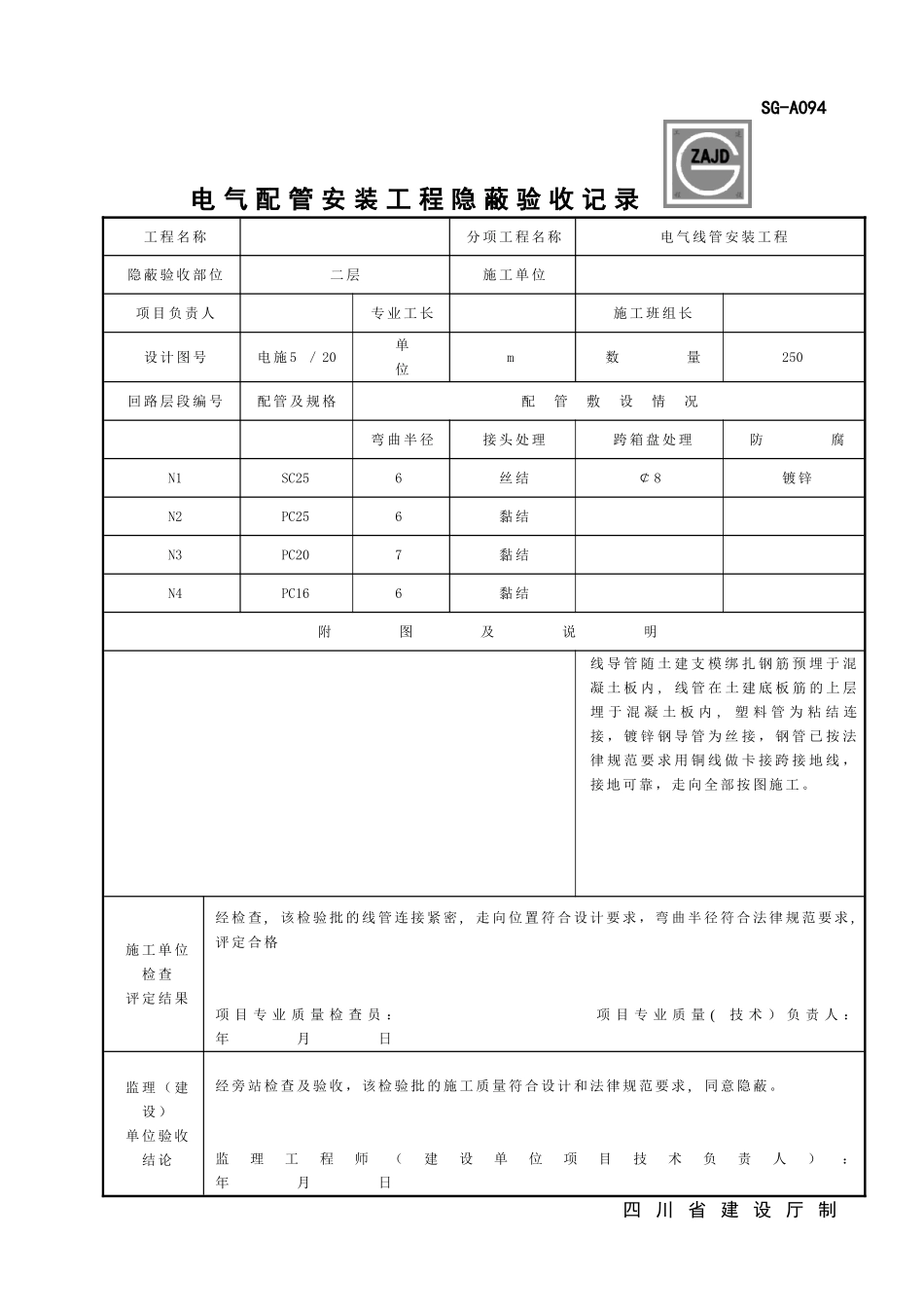

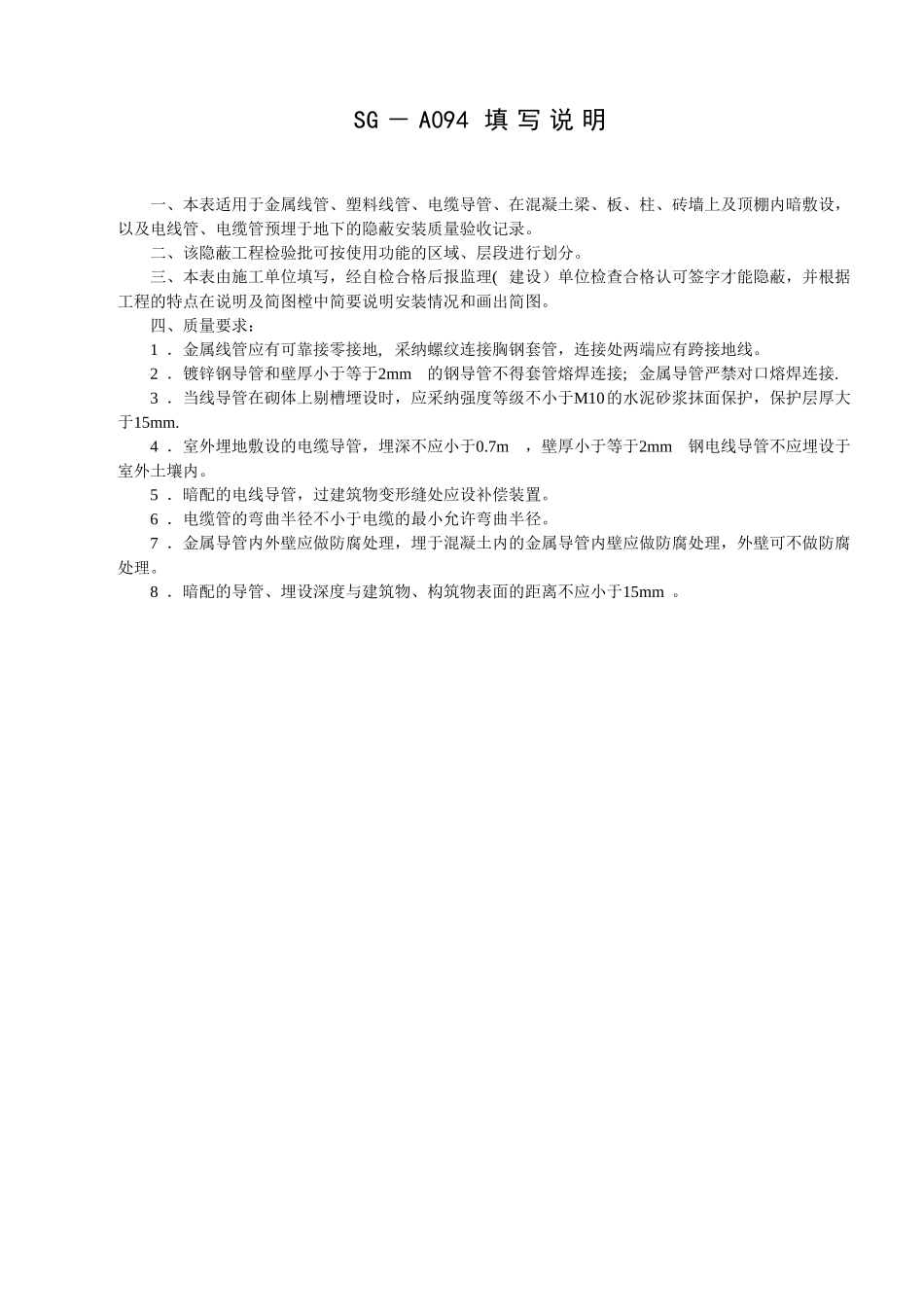

SG-A094电 气 配 管 安 装 工 程 隐 蔽 验 收 记 录 工 程 名 称分 项 工 程 名 称电 气 线 管 安 装 工 程隐 蔽 验 收 部 位二 层施 工 单 位项 目 负 责 人专 业 工 长施 工 班 组 长设 计 图 号电 施 5 ／ 20单 位m数 量250回 路 层 段 编 号配 管 及 规 格配 管 敷 设 情 况弯 曲 半 径接 头 处 理跨 箱 盘 处 理防 腐N1SC256丝 结￠ 8镀 锌N2PC256黏 结N3PC207黏 结N4PC166黏 结附 图 及 说 明线 导 管 随 土 建 支 模 绑 扎 钢 筋 预 埋 于 混凝 土 板 内 , 线 管 在 土 建 底 板 筋 的 上 层埋 于 混 凝 土 板 内 , 塑 料 管 为 粘 结 连接 ， 镀 锌 钢 导 管 为 丝 接 ， 钢 管 已 按 法律 规 范 要 求 用 铜 线 做 卡 接 跨 接 地 线 ，接 地 可 靠 ， 走 向 全 部 按 图 施 工 。施 工 单 位检 查评 定 结 果经 检 查 ,该 检 验 批 的 线 管 连 接 紧 密 ,走 向 位 置 符 合 设 计 要 求 ， 弯 曲 半 径 符 合 法 律 规 范 要 求 ,评 定 合 格项 目 专 业 质 量 检 查 员 ： 项 目 专 业 质 量 (技 术 ） 负 责 人 ： 年 月 日监 理 （ 建设 ）单 位 验 收结 论经 旁 站 检 查 及 验 收 ， 该 检 验 批 的 施 工 质 量 符 合 设 计 和 法 律 规 范 要 求 ,同 意 隐 蔽 。监理工程师（建设单位项目技术负责人）： 年 月 日四 川 省 建 设 厅 制SG － A094 填 写 说 明一、本表适用于金属线管、塑料线管、电缆导管、在混凝土梁、板、柱、砖墙上及顶棚内暗敷设，以及电线管、电缆管预埋于地下的隐蔽安装质量验收记录。二、该隐蔽工程检验批可按使用功能的区域、层段进行划分。三、本表由施工单位填写，经自检合格后报监理( 建设）单位检查合格认可签字才能隐蔽，并根据工程的特点在说明及简图樘中简要说明安装情况和画出简图。四、质量要求：1 ．金属线管应有可靠接零接地, 采纳螺纹连接胸钢套管，连接处两端应有跨接地线。2 ．镀锌钢导管和壁厚小于等于2mm的钢导管不得套管熔焊连接; 金属导管严禁对口熔焊连接.3 ．当线导管在砌体上剔槽堙设时，应采纳强度等级不小于M10的水泥砂浆抹面保护，保护层厚大于15mm. 4 ．室外埋地敷设的电缆导管，埋深不应小于0.7m，壁厚小于等于2mm钢电线导管不应埋设于室外土壤内。5 ．暗配的电线导管，过建筑物变形缝处应设补偿装置。6 ．电缆管的弯曲半径不小于电缆的最小允许弯曲半径。7 ．金属导管内外壁应做防腐处理，埋于混凝土内的金属导管内壁应做防腐处理，外壁可不做防腐处理。8 ．暗配的导管、埋设深度与建筑物、构筑物表面的距离不应小于15mm 。
