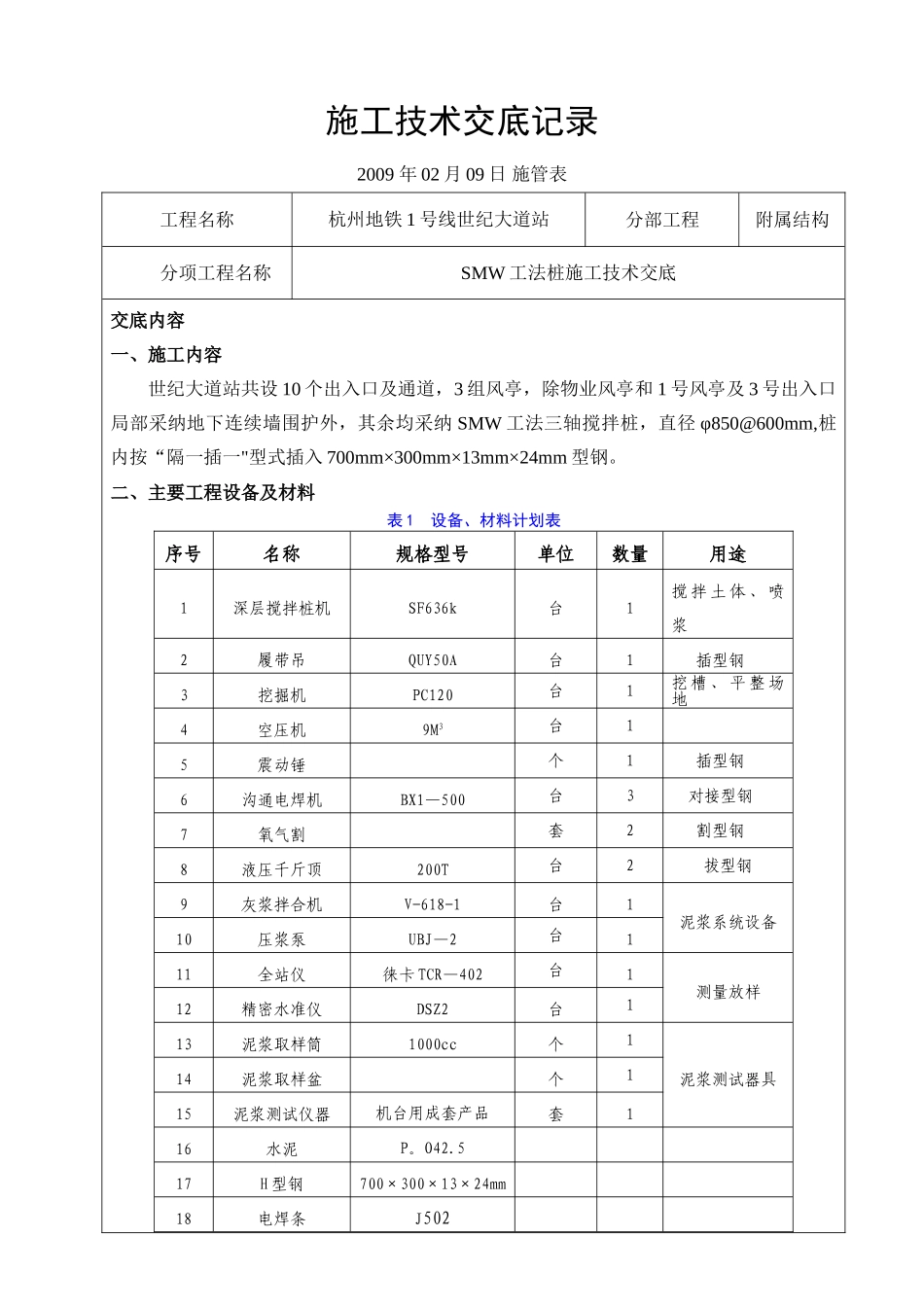

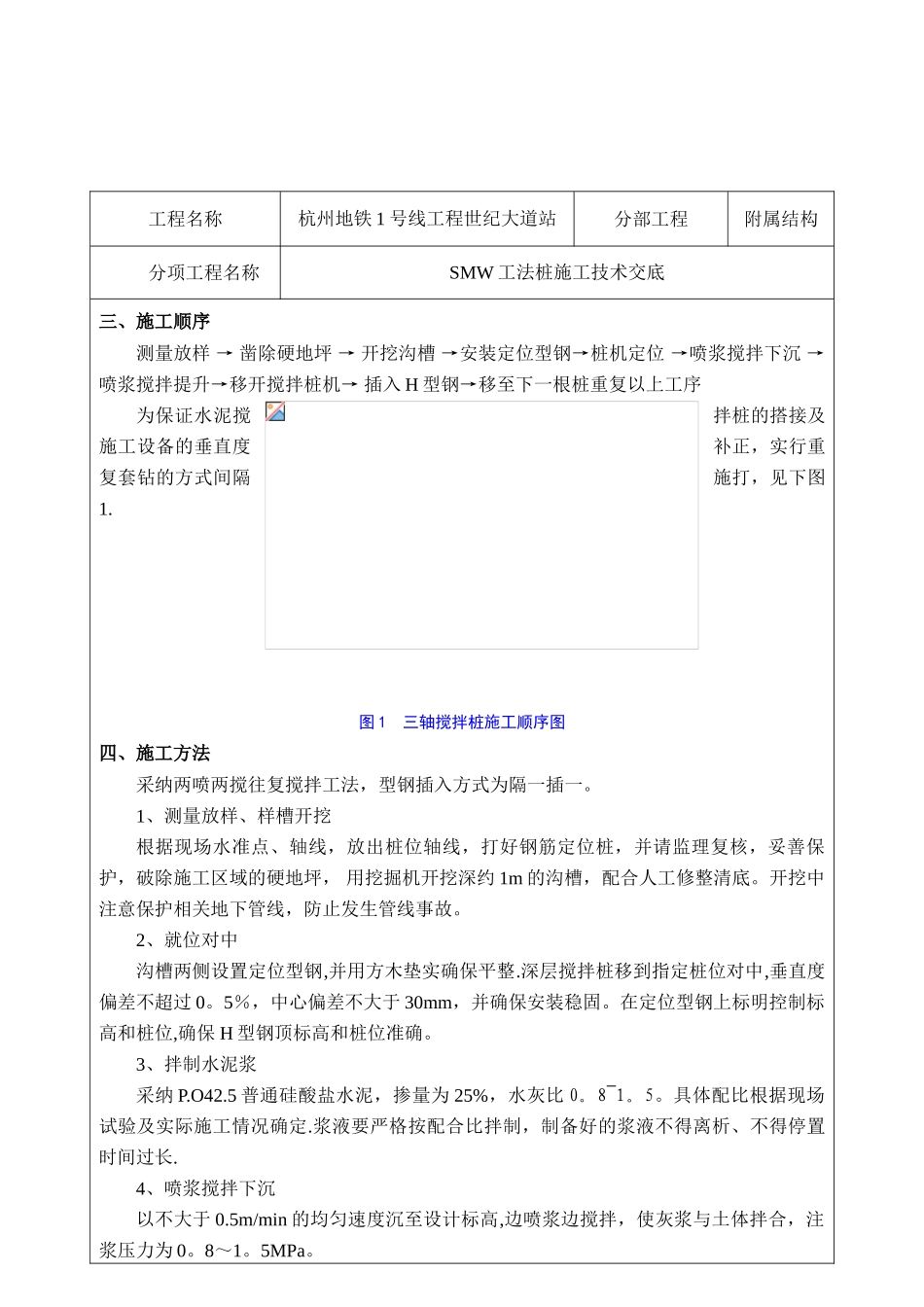

施工技术交底记录2009 年 02 月 09 日 施管表工程名称杭州地铁 1 号线世纪大道站分部工程附属结构分项工程名称SMW 工法桩施工技术交底交底内容一、施工内容世纪大道站共设 10 个出入口及通道，3 组风亭，除物业风亭和 1 号风亭及 3 号出入口局部采纳地下连续墙围护外，其余均采纳 SMW 工法三轴搅拌桩，直径 φ850@600mm,桩内按“隔一插一"型式插入 700mm×300mm×13mm×24mm 型钢。二、主要工程设备及材料表 1 设备、材料计划表序号名称规格型号单位数量用途1深层搅拌桩机SF636k台1搅 拌 土 体 、 喷浆2履带吊QUY50A台1插型钢3挖掘机PC120台1挖 槽 、 平 整 场地4空压机9M3台15震动锤个1插型钢6沟通电焊机BX1—500台3对接型钢7氧气割套2割型钢8液压千斤顶200T台2拔型钢9灰浆拌合机V-618-1台1泥浆系统设备10压浆泵UBJ—2台111全站仪徕卡 TCR—402台1测量放样12精密水准仪DSZ2台113泥浆取样筒1000cc个1泥浆测试器具14泥浆取样盆个115泥浆测试仪器机台用成套产品套116水泥P。O42.517H 型钢700×300×13×24mm18电焊条J502施工技术交底记录2009 年 02 月 09 日 施管表工程名称杭州地铁 1 号线工程世纪大道站分部工程附属结构分项工程名称SMW 工法桩施工技术交底三、施工顺序测量放样 → 凿除硬地坪 → 开挖沟槽 →安装定位型钢→桩机定位 →喷浆搅拌下沉 → 喷浆搅拌提升→移开搅拌桩机→ 插入 H 型钢→移至下一根桩重复以上工序为保证水泥搅拌桩的搭接及施工设备的垂直度补正，实行重复套钻的方式间隔施打，见下图1.图 1 三轴搅拌桩施工顺序图四、施工方法采纳两喷两搅往复搅拌工法，型钢插入方式为隔一插一。1、测量放样、样槽开挖根据现场水准点、轴线，放出桩位轴线，打好钢筋定位桩，并请监理复核，妥善保护，破除施工区域的硬地坪， 用挖掘机开挖深约 1m 的沟槽，配合人工修整清底。开挖中注意保护相关地下管线，防止发生管线事故。2、就位对中沟槽两侧设置定位型钢,并用方木垫实确保平整.深层搅拌桩移到指定桩位对中,垂直度偏差不超过 0。5％，中心偏差不大于 30mm，并确保安装稳固。在定位型钢上标明控制标高和桩位,确保 H 型钢顶标高和桩位准确。3、拌制水泥浆采纳 P.O42.5 普通硅酸盐水泥，掺量为 25%，水灰比 0。8~1。5。具体配比根据现场试验及实际施工情况确定.浆液要严格按配合比拌制，制备好的浆液不得离析、不得停置时间过长.4、喷浆搅拌下沉以不大于 0.5m/min...
