SMW工法桩施工技术交底33161

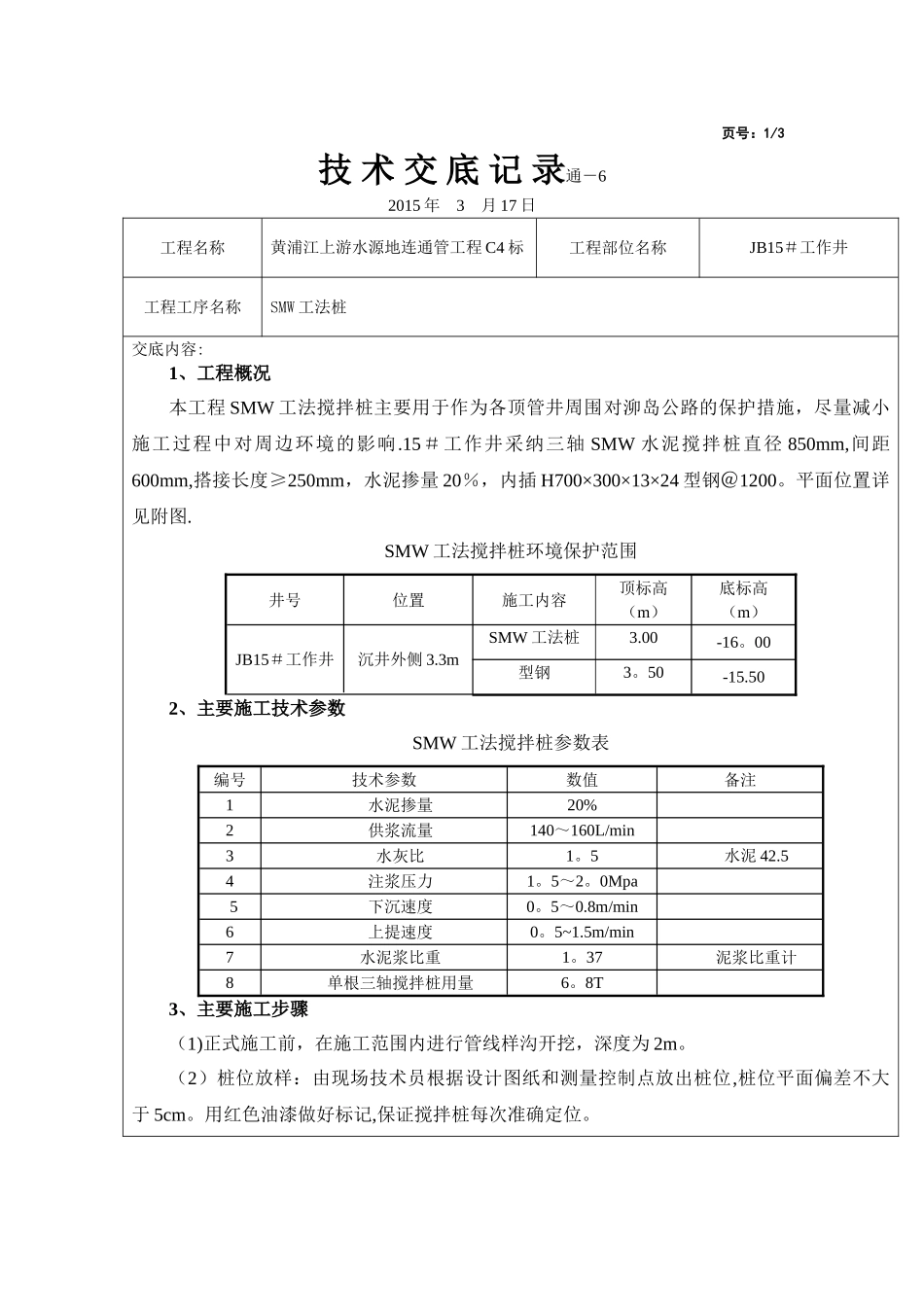

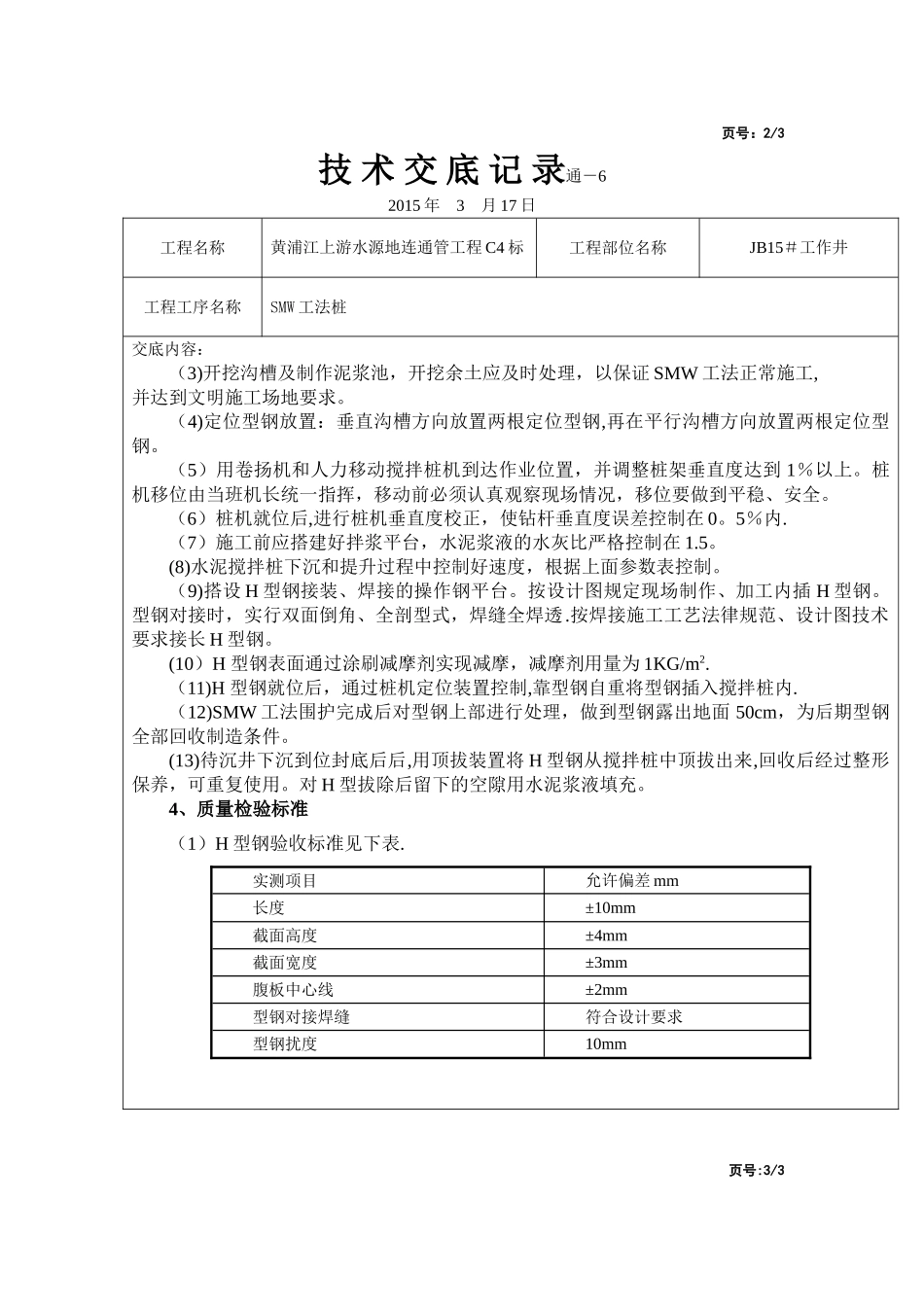

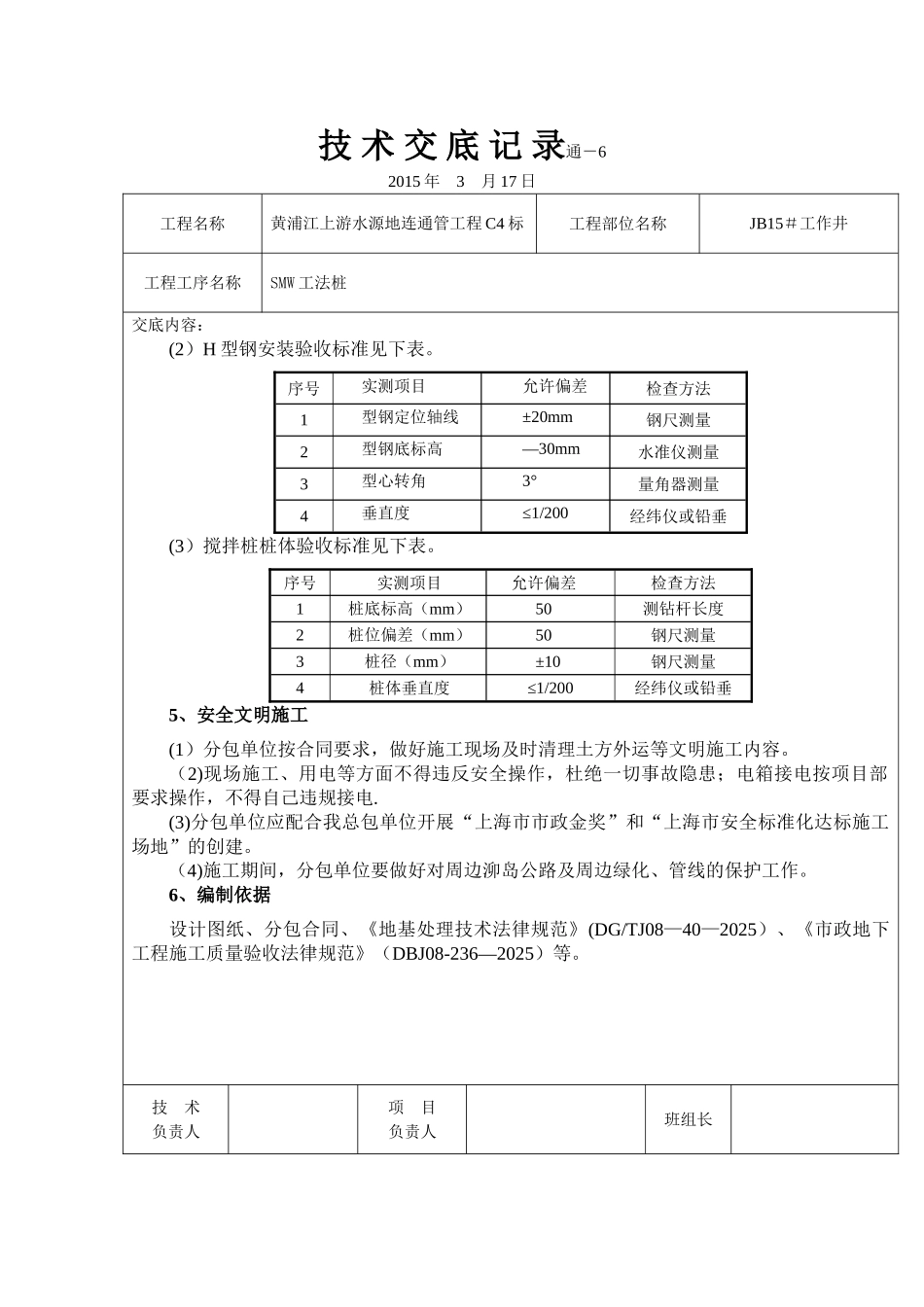

页号：1/3技 术 交 底 记 录通－62015 年 3 月 17 日工程名称黄浦江上游水源地连通管工程 C4 标工程部位名称JB15＃工作井工程工序名称SMW 工法桩交底内容:1、工程概况本工程 SMW 工法搅拌桩主要用于作为各顶管井周围对泖岛公路的保护措施，尽量减小施工过程中对周边环境的影响.15＃工作井采纳三轴 SMW 水泥搅拌桩直径 850mm,间距600mm,搭接长度≥250mm，水泥掺量 20％，内插 H700×300×13×24 型钢＠1200。平面位置详见附图.SMW 工法搅拌桩环境保护范围井号位置施工内容顶标高（m）底标高（m）JB15＃工作井沉井外侧 3.3mSMW 工法桩3.00-16。00型钢3。50-15.502、主要施工技术参数SMW 工法搅拌桩参数表编号技术参数数值备注1水泥掺量20%2供浆流量140～160L/min3水灰比1。5水泥 42.54注浆压力1。5～2。0Mpa5下沉速度0。5～0.8m/min6上提速度0。5~1.5m/min7水泥浆比重1。37泥浆比重计8单根三轴搅拌桩用量6。8T3、主要施工步骤（1)正式施工前，在施工范围内进行管线样沟开挖，深度为 2m。（2）桩位放样：由现场技术员根据设计图纸和测量控制点放出桩位,桩位平面偏差不大于 5cm。用红色油漆做好标记,保证搅拌桩每次准确定位。页号：2/3技 术 交 底 记 录通－62015 年 3 月 17 日工程名称黄浦江上游水源地连通管工程 C4 标工程部位名称JB15＃工作井工程工序名称SMW 工法桩交底内容：（3)开挖沟槽及制作泥浆池，开挖余土应及时处理，以保证 SMW 工法正常施工,并达到文明施工场地要求。（4)定位型钢放置：垂直沟槽方向放置两根定位型钢,再在平行沟槽方向放置两根定位型钢。（5）用卷扬机和人力移动搅拌桩机到达作业位置，并调整桩架垂直度达到 1％以上。桩机移位由当班机长统一指挥，移动前必须认真观察现场情况，移位要做到平稳、安全。（6）桩机就位后,进行桩机垂直度校正，使钻杆垂直度误差控制在 0。5％内.（7）施工前应搭建好拌浆平台，水泥浆液的水灰比严格控制在 1.5。(8)水泥搅拌桩下沉和提升过程中控制好速度，根据上面参数表控制。（9)搭设 H 型钢接装、焊接的操作钢平台。按设计图规定现场制作、加工内插 H 型钢。型钢对接时，实行双面倒角、全剖型式，焊缝全焊透.按焊接施工工艺法律规范、设计图技术要求接长 H 型钢。(10）H 型钢表面通过涂刷减摩剂实现减摩，减摩剂用量为 1KG/m2.（11)H 型钢就位后，通过桩机定位装置控制,靠型钢自重将型钢插入搅拌桩内.（12)SMW 工法围护完成后对...
