STP外墙保温系统真空绝热板施工工艺方案手册

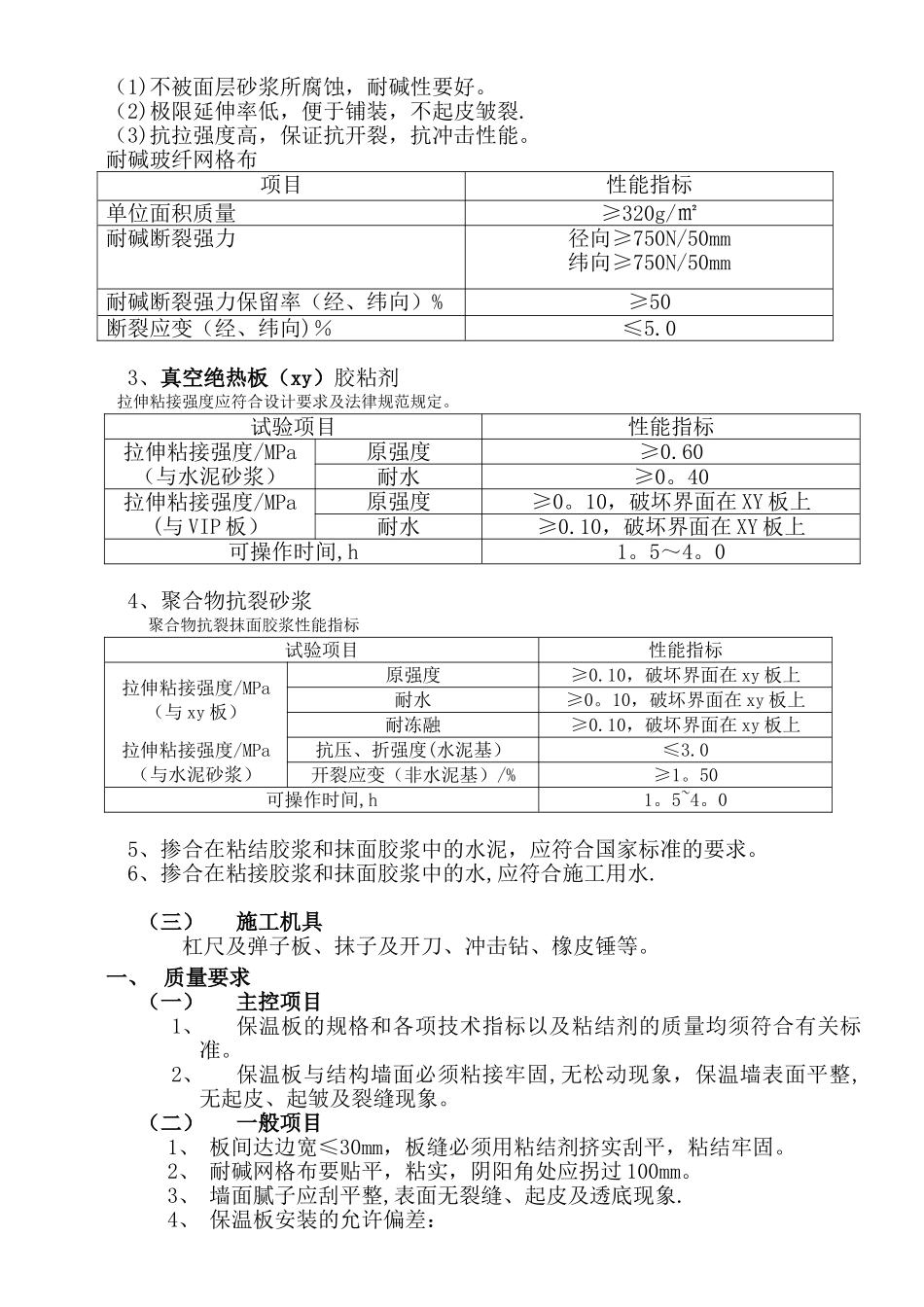

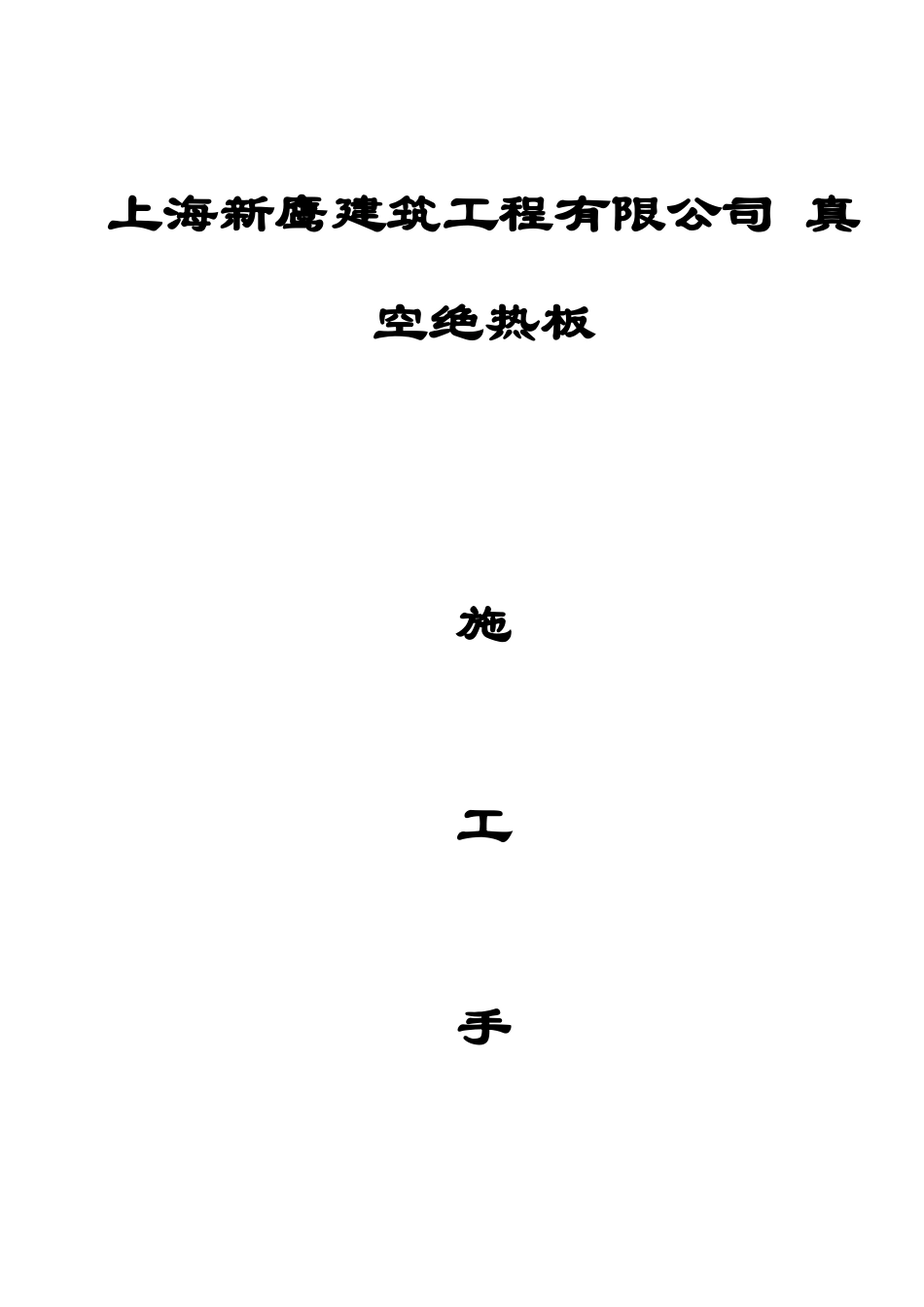

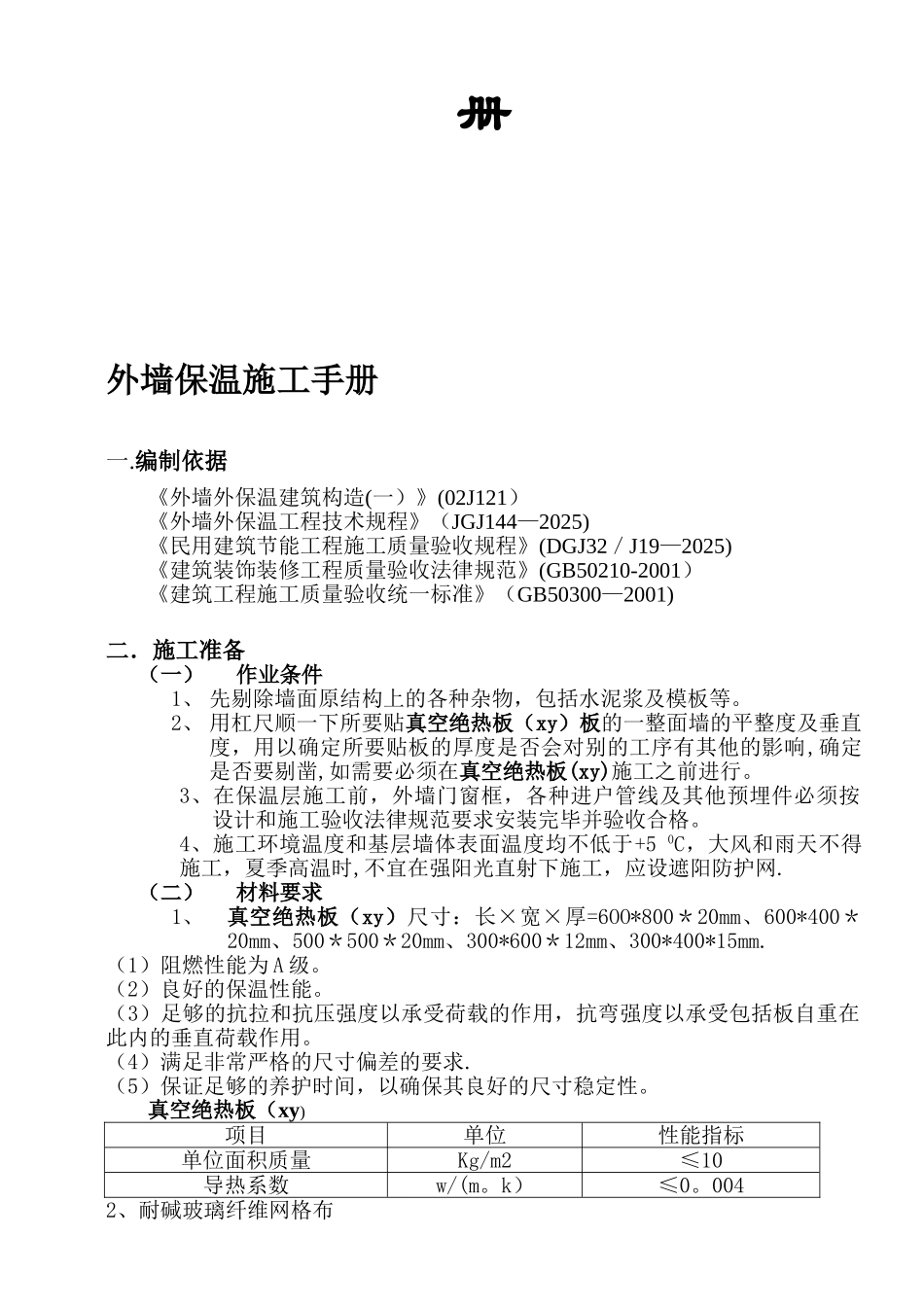

上海新鹰建筑工程有限公司 真空绝热板 施工手册外墙保温施工手册一.编制依据《外墙外保温建筑构造(一）》(02J121）《外墙外保温工程技术规程》（JGJ144—2025)《民用建筑节能工程施工质量验收规程》(DGJ32／J19—2025)《建筑装饰装修工程质量验收法律规范》(GB50210-2001）《建筑工程施工质量验收统一标准》（GB50300—2001)二．施工准备（一）作业条件1、 先剔除墙面原结构上的各种杂物，包括水泥浆及模板等。2、 用杠尺顺一下所要贴真空绝热板（xy）板的一整面墙的平整度及垂直度，用以确定所要贴板的厚度是否会对别的工序有其他的影响,确定是否要剔凿,如需要必须在真空绝热板(xy)施工之前进行。3、在保温层施工前，外墙门窗框，各种进户管线及其他预埋件必须按设计和施工验收法律规范要求安装完毕并验收合格。4、施工环境温度和基层墙体表面温度均不低于+5 0C，大风和雨天不得施工，夏季高温时,不宜在强阳光直射下施工，应设遮阳防护网.（二）材料要求1、真空绝热板（xy）尺寸：长×宽×厚=6OO*800＊20mm、600*400＊20mm、500＊500＊20mm、300*600＊12mm、300*400*15mm.（1）阻燃性能为 A 级。（2）良好的保温性能。（3）足够的抗拉和抗压强度以承受荷载的作用，抗弯强度以承受包括板自重在此内的垂直荷载作用。（4）满足非常严格的尺寸偏差的要求.（5）保证足够的养护时间，以确保其良好的尺寸稳定性。真空绝热板（xy)项目单位性能指标单位面积质量Kg/m2≤10 导热系数w/(m。k）≤0。0042、耐碱玻璃纤维网格布（1)不被面层砂浆所腐蚀，耐碱性要好。（2)极限延伸率低，便于铺装，不起皮皱裂.（3)抗拉强度高，保证抗开裂，抗冲击性能。耐碱玻纤网格布项目性能指标单位面积质量≥320g/㎡耐碱断裂强力径向≥750N/50mm纬向≥750N/50mm耐碱断裂强力保留率（经、纬向）%≥50断裂应变（经、纬向)％≤5.03、真空绝热板（xy）胶粘剂拉伸粘接强度应符合设计要求及法律规范规定。试验项目性能指标拉伸粘接强度/MPa（与水泥砂浆）原强度≥0.60耐水≥0。40拉伸粘接强度/MPa(与 VIP 板）原强度≥0。10，破坏界面在 XY 板上耐水≥0.10，破坏界面在 XY 板上可操作时间,h1。5～4。04、聚合物抗裂砂浆聚合物抗裂抹面胶浆性能指标试验项目性能指标拉伸粘接强度/MPa（与 xy 板）原强度≥0.10，破坏界面在 xy 板上耐水≥0。10，破坏界面在 xy 板上耐冻融≥0.10，破坏界面在 xy 板上拉伸粘接强度/MPa（与水泥砂浆）抗压、折强度(水泥基）≤3.0开...
