TCPIP协议进行数据传输

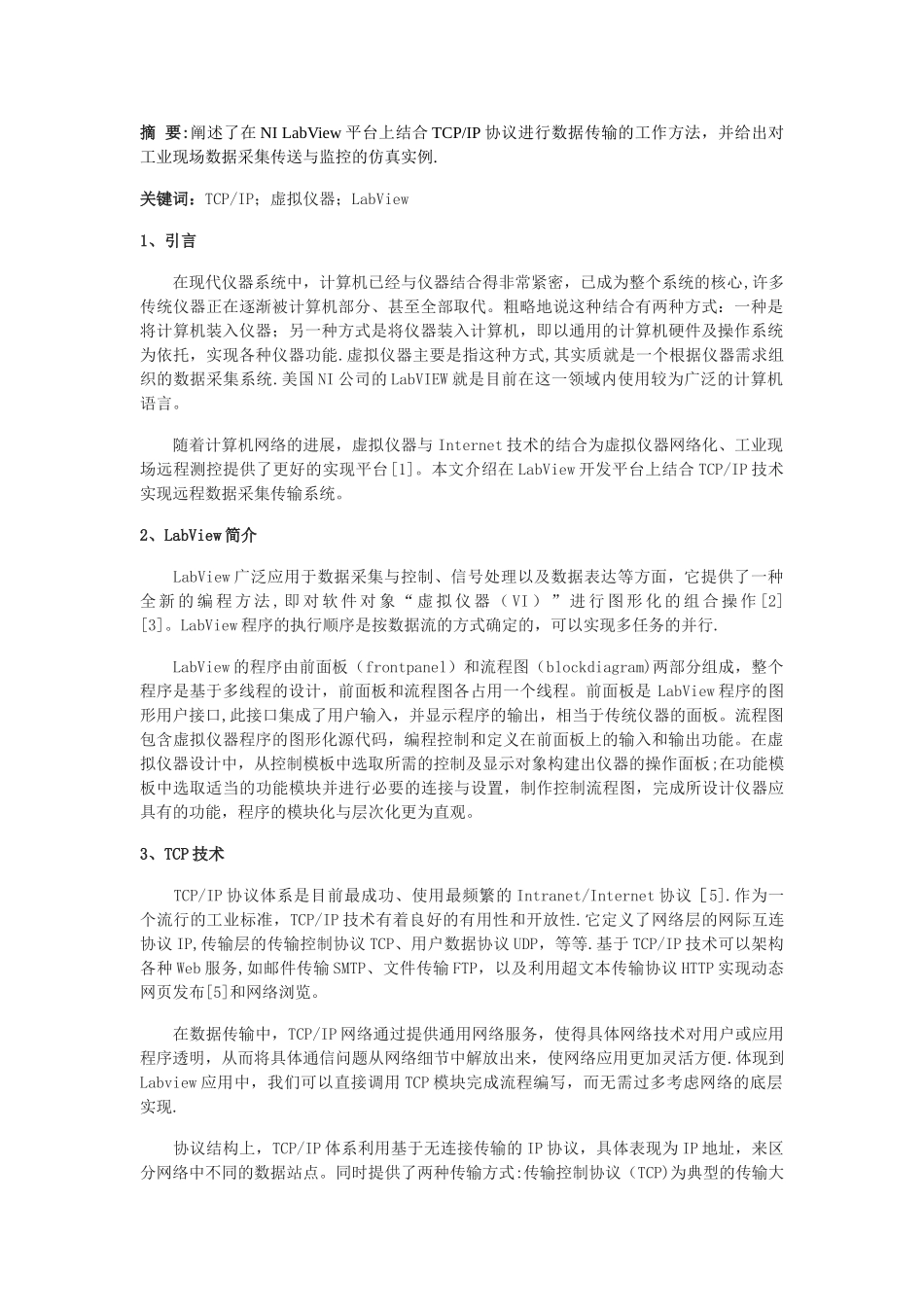

摘 要:阐述了在 NI LabView 平台上结合 TCP/IP 协议进行数据传输的工作方法，并给出对工业现场数据采集传送与监控的仿真实例. 关键词：TCP/IP；虚拟仪器；LabView1、引言 在现代仪器系统中，计算机已经与仪器结合得非常紧密，已成为整个系统的核心,许多传统仪器正在逐渐被计算机部分、甚至全部取代。粗略地说这种结合有两种方式：一种是将计算机装入仪器；另一种方式是将仪器装入计算机，即以通用的计算机硬件及操作系统为依托，实现各种仪器功能.虚拟仪器主要是指这种方式,其实质就是一个根据仪器需求组织的数据采集系统.美国 NI 公司的 LabVIEW 就是目前在这一领域内使用较为广泛的计算机语言。 随着计算机网络的进展，虚拟仪器与 Internet 技术的结合为虚拟仪器网络化、工业现场远程测控提供了更好的实现平台[1]。本文介绍在 LabView 开发平台上结合 TCP/IP 技术实现远程数据采集传输系统。2、LabView 简介 LabView 广泛应用于数据采集与控制、信号处理以及数据表达等方面，它提供了一种全 新 的 编 程 方 法 , 即 对 软 件 对 象 “ 虚 拟 仪 器 （ VI ） ” 进 行 图 形 化 的 组 合 操 作 [2] [3]。LabView 程序的执行顺序是按数据流的方式确定的，可以实现多任务的并行. LabView 的程序由前面板（frontpanel）和流程图（blockdiagram)两部分组成，整个程序是基于多线程的设计，前面板和流程图各占用一个线程。前面板是 LabView 程序的图形用户接口,此接口集成了用户输入，并显示程序的输出，相当于传统仪器的面板。流程图包含虚拟仪器程序的图形化源代码，编程控制和定义在前面板上的输入和输出功能。在虚拟仪器设计中，从控制模板中选取所需的控制及显示对象构建出仪器的操作面板;在功能模板中选取适当的功能模块并进行必要的连接与设置，制作控制流程图，完成所设计仪器应具有的功能，程序的模块化与层次化更为直观。3、TCP 技术 TCP/IP 协议体系是目前最成功、使用最频繁的 Intranet/Internet 协议［5].作为一个流行的工业标准，TCP/IP 技术有着良好的有用性和开放性.它定义了网络层的网际互连协议 IP,传输层的传输控制协议 TCP、用户数据协议 UDP，等等.基于 TCP/IP 技术可以架构各种 Web 服务,如邮件传输 SMTP、文件传输 FTP，以及利用超文本传输协议 HTTP 实现动态网页发布[5]和网络浏览。 在数据传输中，TCP/IP 网络通过提供通用网络服务，使得具...
