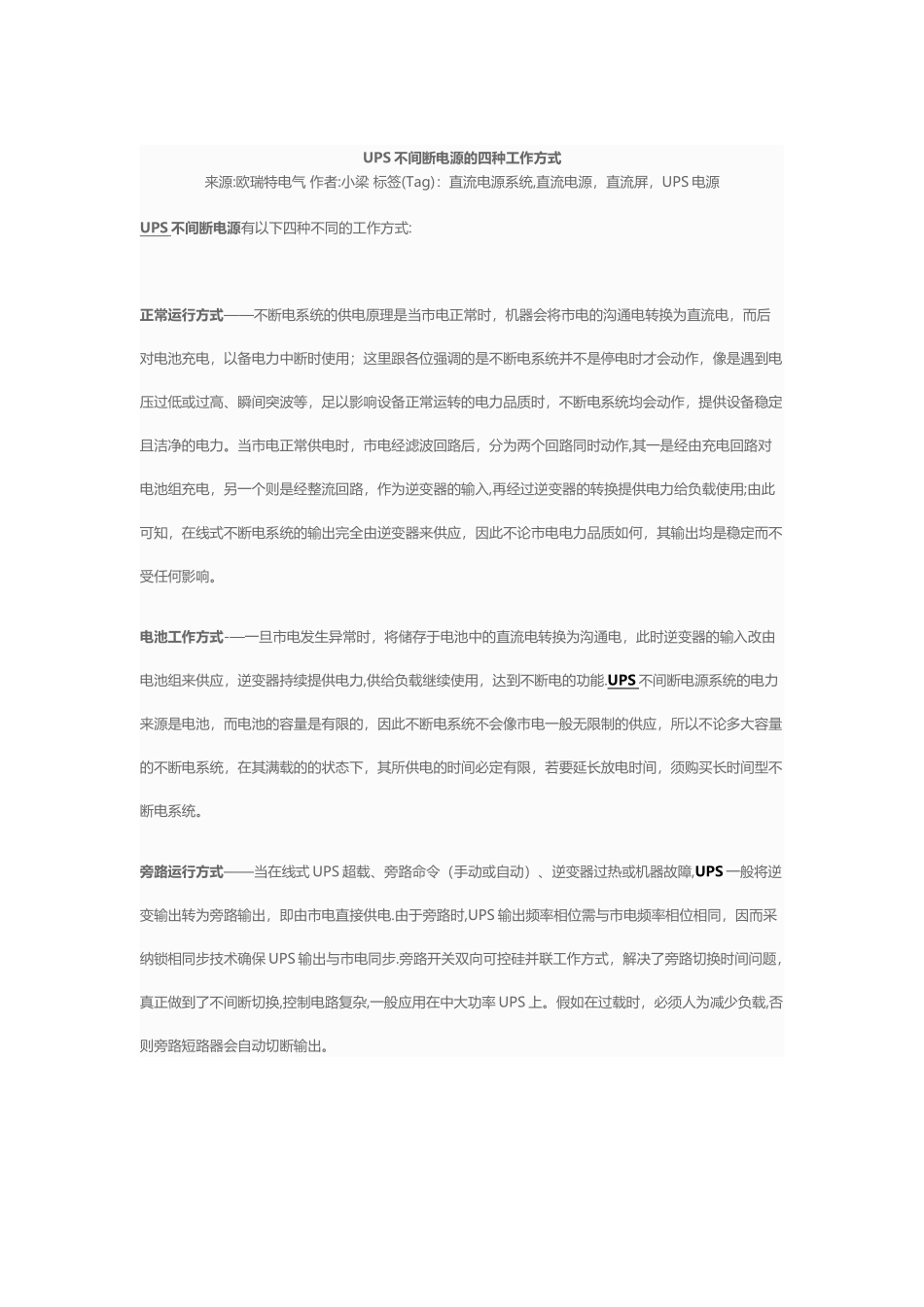

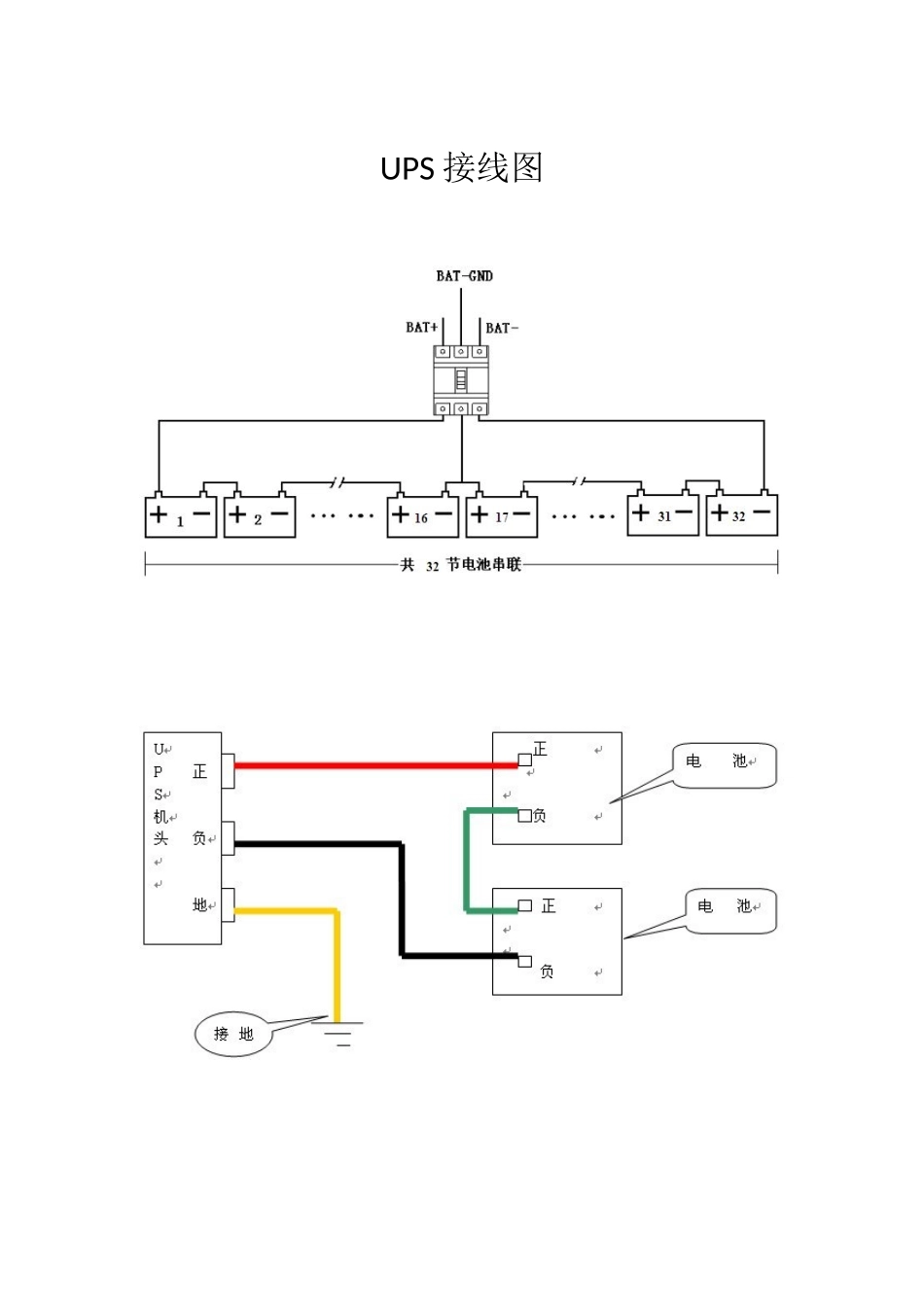

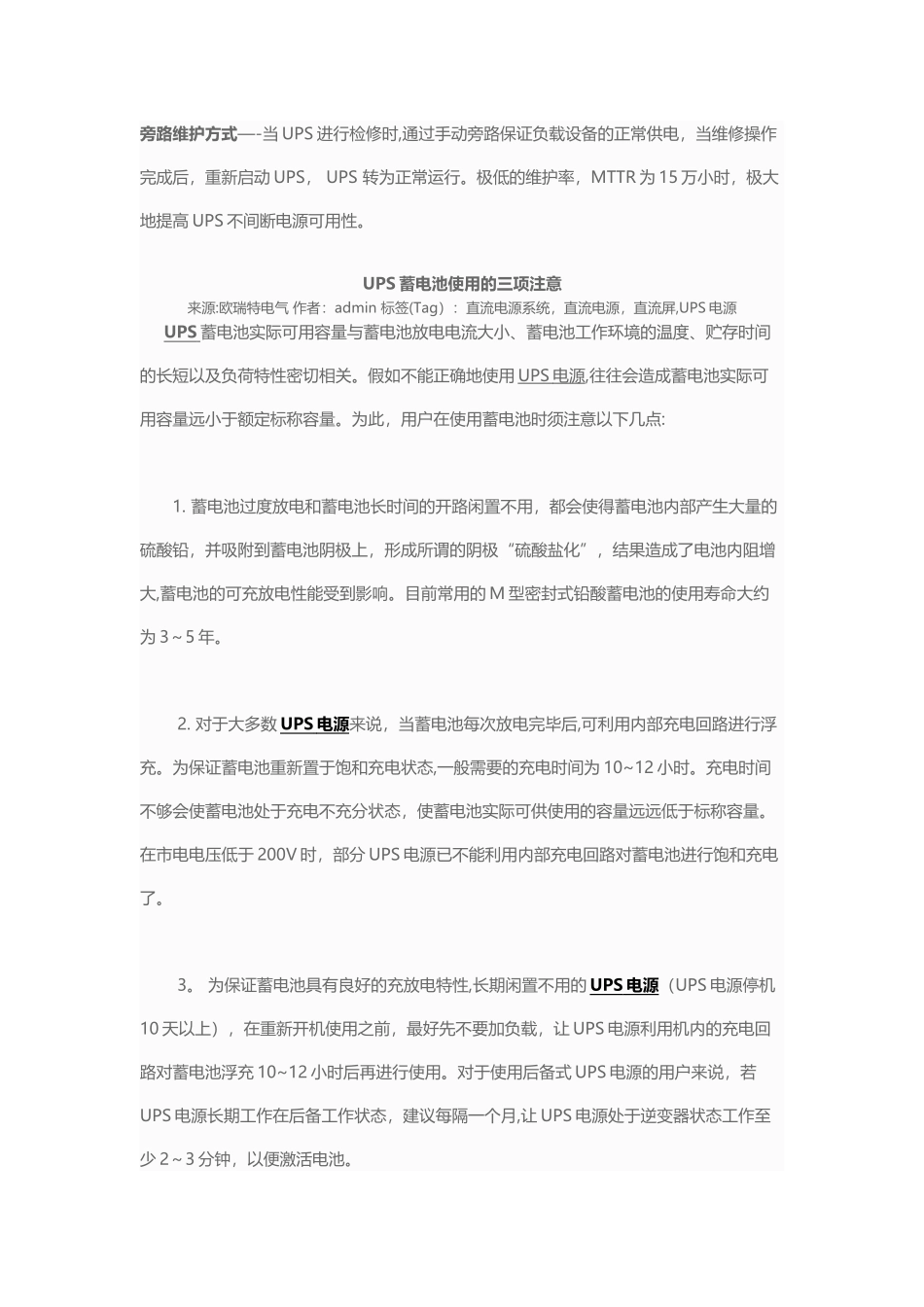

UPS 接线图UPS 不间断电源的四种工作方式来源:欧瑞特电气 作者:小梁 标签(Tag)：直流电源系统,直流电源，直流屏，UPS 电源 UPS 不间断电源有以下四种不同的工作方式:正常运行方式——不断电系统的供电原理是当市电正常时，机器会将市电的沟通电转换为直流电，而后对电池充电，以备电力中断时使用；这里跟各位强调的是不断电系统并不是停电时才会动作，像是遇到电压过低或过高、瞬间突波等，足以影响设备正常运转的电力品质时，不断电系统均会动作，提供设备稳定且洁净的电力。当市电正常供电时，市电经滤波回路后，分为两个回路同时动作,其一是经由充电回路对电池组充电，另一个则是经整流回路，作为逆变器的输入,再经过逆变器的转换提供电力给负载使用;由此可知，在线式不断电系统的输出完全由逆变器来供应，因此不论市电电力品质如何，其输出均是稳定而不受任何影响。电池工作方式-—一旦市电发生异常时，将储存于电池中的直流电转换为沟通电，此时逆变器的输入改由电池组来供应，逆变器持续提供电力,供给负载继续使用，达到不断电的功能.UPS 不间断电源系统的电力来源是电池，而电池的容量是有限的，因此不断电系统不会像市电一般无限制的供应，所以不论多大容量的不断电系统，在其满载的的状态下，其所供电的时间必定有限，若要延长放电时间，须购买长时间型不断电系统。旁路运行方式——当在线式 UPS 超载、旁路命令（手动或自动）、逆变器过热或机器故障,UPS 一般将逆变输出转为旁路输出，即由市电直接供电.由于旁路时,UPS 输出频率相位需与市电频率相位相同，因而采纳锁相同步技术确保 UPS 输出与市电同步.旁路开关双向可控硅并联工作方式，解决了旁路切换时间问题，真正做到了不间断切换,控制电路复杂,一般应用在中大功率 UPS 上。假如在过载时，必须人为减少负载,否则旁路短路器会自动切断输出。旁路维护方式—-当 UPS 进行检修时,通过手动旁路保证负载设备的正常供电，当维修操作完成后，重新启动 UPS， UPS 转为正常运行。极低的维护率，MTTR 为 15 万小时，极大地提高 UPS 不间断电源可用性。UPS 蓄电池使用的三项注意来源:欧瑞特电气 作者：admin 标签(Tag）：直流电源系统，直流电源，直流屏,UPS 电源 UPS 蓄电池实际可用容量与蓄电池放电电流大小、蓄电池工作环境的温度、贮存时间的长短以及负荷特性密切相关。假如不能正确地使用 UPS 电源 ,往往会造成蓄电池实际可用容量远小于额定标称容量。...
