U型槽结构施工方案20627VIP专享

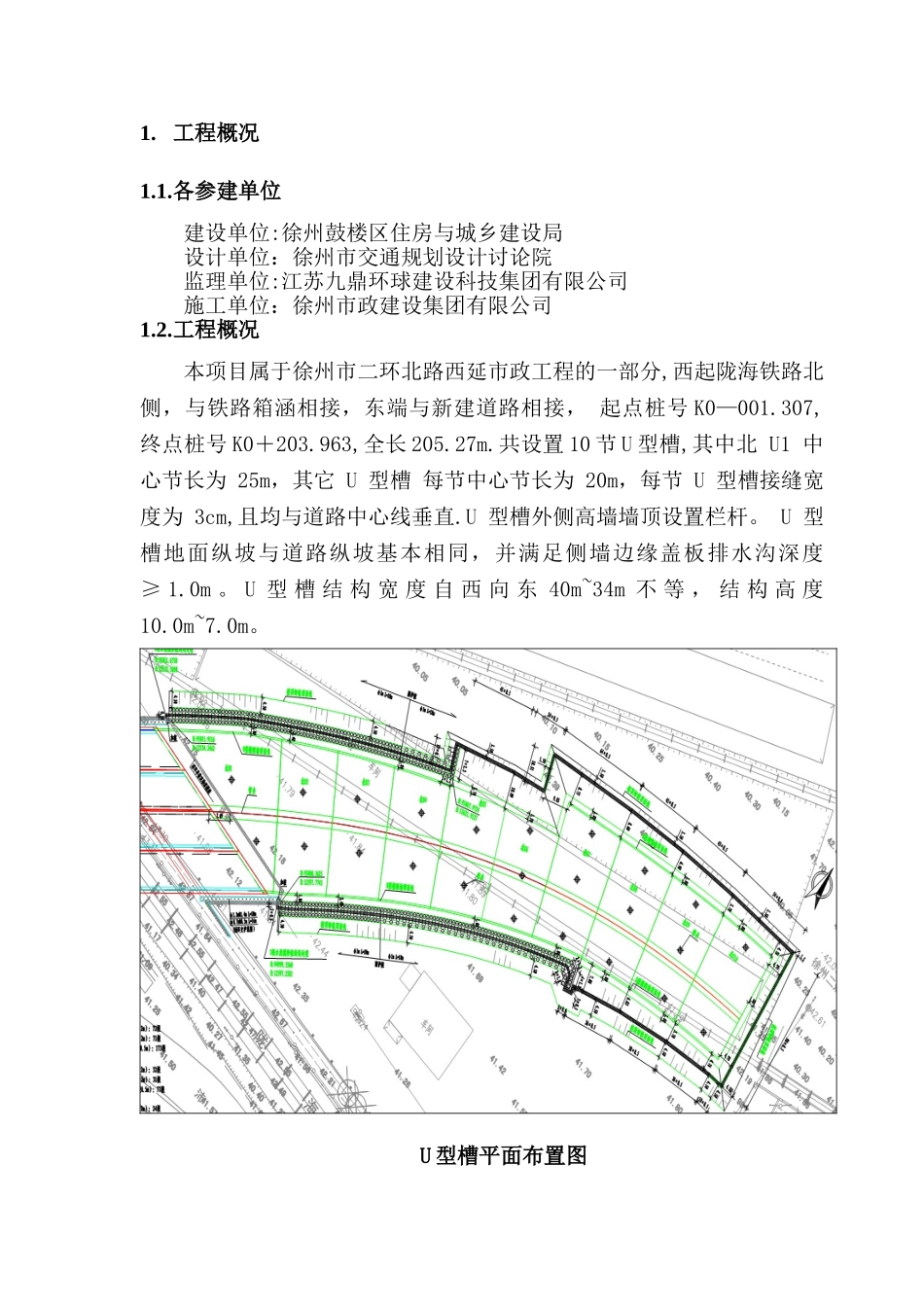

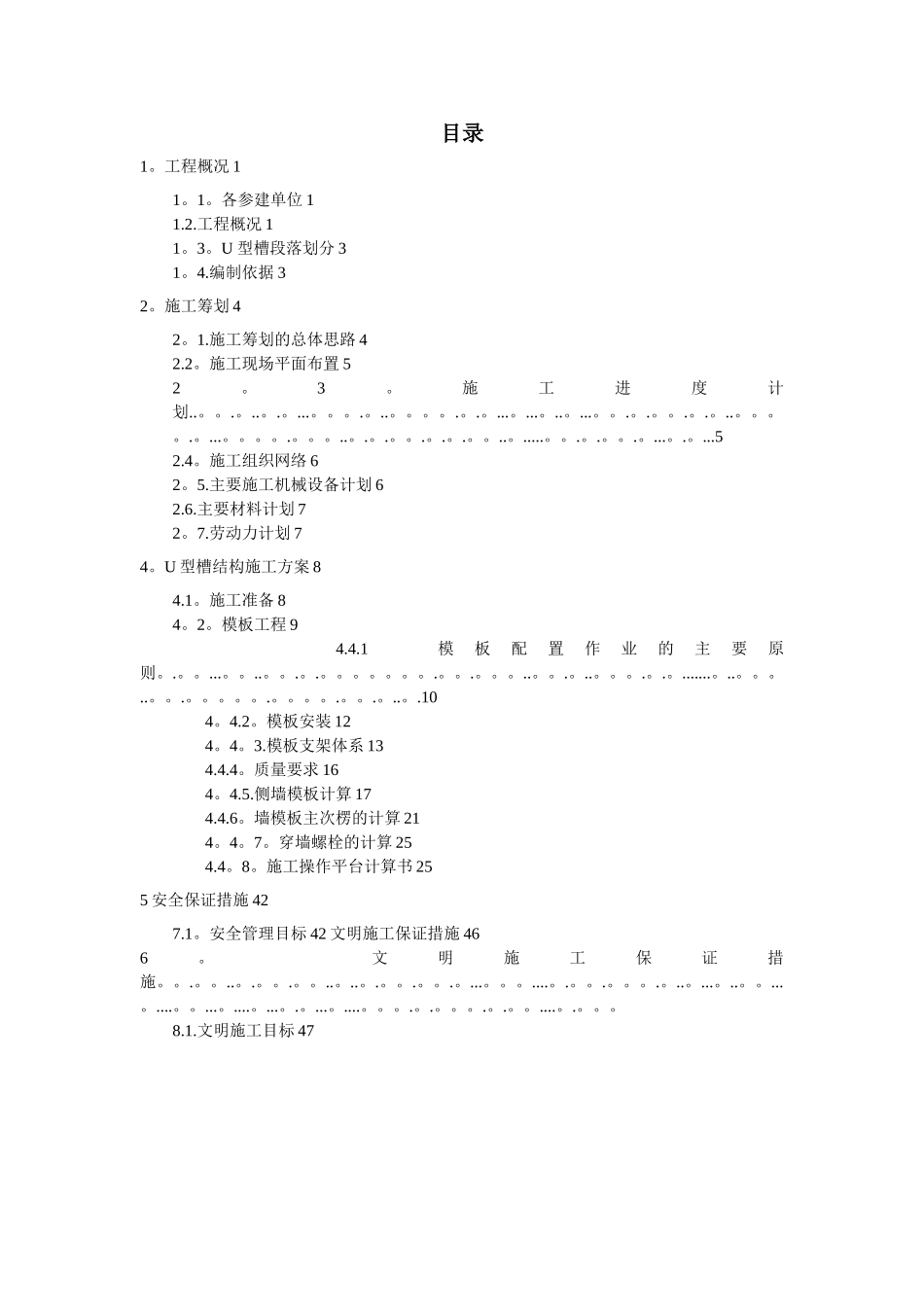

目录1。工程概况 11。1。各参建单位 11.2.工程概况 11。3。U 型槽段落划分 31。4.编制依据 32。施工筹划 42。1.施工筹划的总体思路 42.2。施工现场平面布置 52。3。施工进度计划..。。.。..。.。...。。。.。..。。。。.。.。...。...。..。...。。.。.。。.。.。..。。。。.。...。。。。.。。。..。.。.。。.。.。.。。..。.....。。.。.。。.。...。.。...52.4。施工组织网络 62。5.主要施工机械设备计划 62.6.主要材料计划 72。7.劳动力计划 74。U 型槽结构施工方案 84.1。施工准备 84。2。模板工程 9 4.4.1 模板配置作业的主要原则。.。。...。。..。。.。.。。。。。。。.。。.。。。..。。.。..。。。.。.。.......。..。。。..。。.。。。。。.。。。。.。。.。..。.104。4.2。模板安装 124。4。3.模板支架体系 134.4.4。质量要求 164。4.5.侧墙模板计算 174.4.6。墙模板主次楞的计算 214。4。7。穿墙螺栓的计算 254.4。8。施工操作平台计算书 255 安全保证措施 427.1。安全管理目标 42 文明施工保证措施 466。 文明施工保证措施。。.。。..。.。。.。。..。..。.。。.。。.。...。。。....。.。。.。。。.。..。...。..。。...。....。。...。....。...。.。...。....。。。.。.。。。.。.。。....。.。。。8.1.文明施工目标 471. 工程概况1.1.各参建单位建设单位:徐州鼓楼区住房与城乡建设局设计单位：徐州市交通规划设计讨论院监理单位:江苏九鼎环球建设科技集团有限公司施工单位：徐州市政建设集团有限公司1.2.工程概况本项目属于徐州市二环北路西延市政工程的一部分,西起陇海铁路北侧，与铁路箱涵相接，东端与新建道路相接， 起点桩号 K0—001.307,终点桩号 K0＋203.963,全长 205.27m.共设置 10 节 U 型槽,其中北 U1 中心节长为 25m，其它 U 型槽 每节中心节长为 20m，每节 U 型槽接缝宽度为 3cm,且均与道路中心线垂直.U 型槽外侧高墙墙顶设置栏杆。 U 型槽地面纵坡与道路纵坡基本相同，并满足侧墙边缘盖板排水沟深度≥ 1.0m 。 U 型 槽 结 构 宽 度 自 西 向 东 40m~34m 不 等 ， 结 构 高 度10.0m~7.0m。U 型槽平面布置图U 型槽纵断面图U 型槽横断面图1.3.U 型槽段落划分立交桥处地下水较丰富，稳定水位埋深约为 2。70-4.70m,稳定水位平均值 4。29 米，稳定水位高程平均值 37.15 米。根据地下水位埋深情况设计 U 型槽长度,U 型槽终点布置...
