XX监控中心3X3拼接屏方案VIP专享

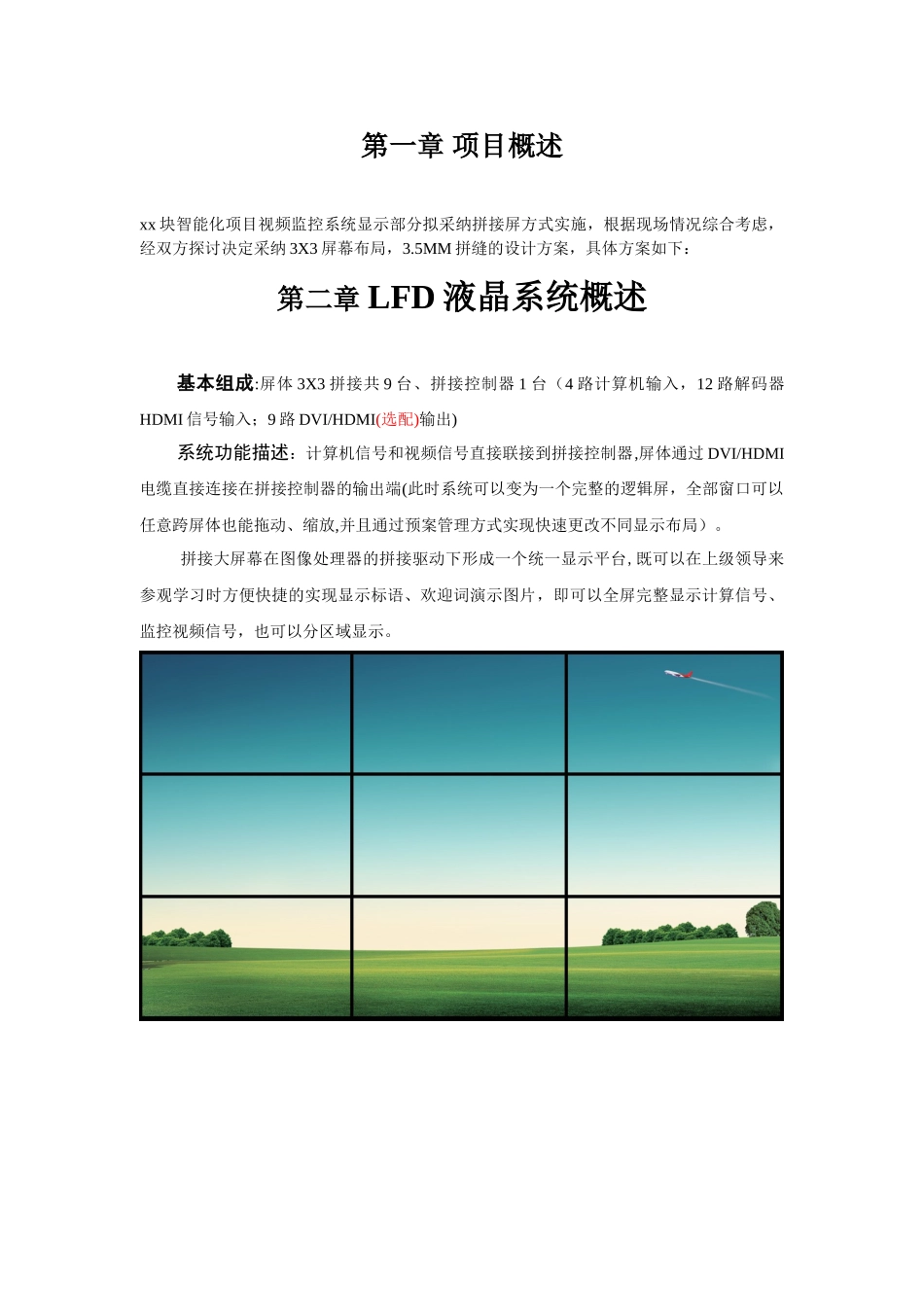

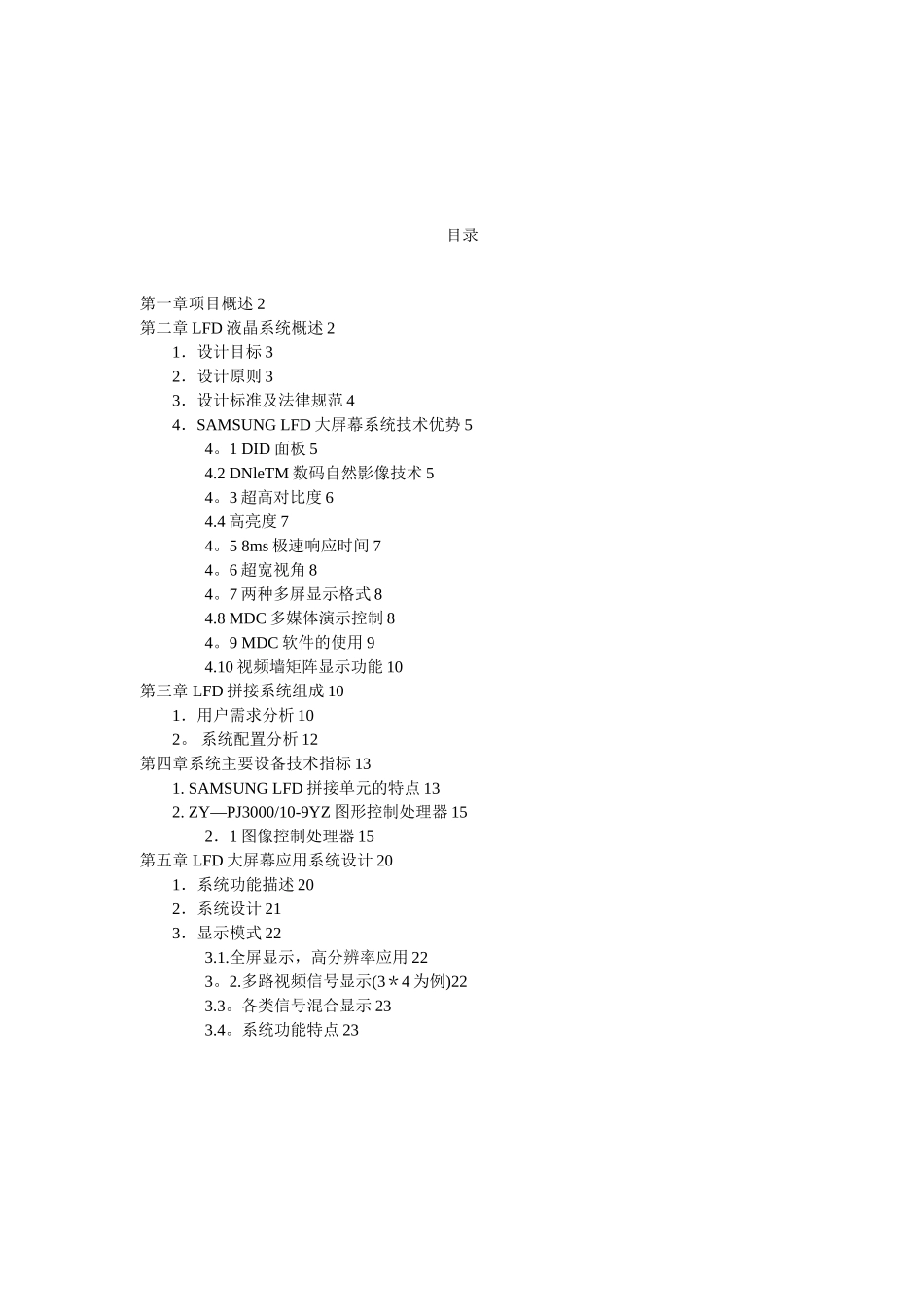

XX 智能化项目三星 46 寸 3（行）×3(列)液晶拼接显示系统-——--——-技术方案2025.01目录第一章项目概述 2第二章 LFD 液晶系统概述 21．设计目标 32．设计原则 33．设计标准及法律规范 44．SAMSUNG LFD 大屏幕系统技术优势 54。1 DID 面板 54.2 DNleTM 数码自然影像技术 54。3 超高对比度 64.4 高亮度 74。5 8ms 极速响应时间 74。6 超宽视角 84。7 两种多屏显示格式 84.8 MDC 多媒体演示控制 84。9 MDC 软件的使用 94.10 视频墙矩阵显示功能 10第三章 LFD 拼接系统组成 101．用户需求分析 102。 系统配置分析 12第四章系统主要设备技术指标 131. SAMSUNG LFD 拼接单元的特点 132. ZY—PJ3000/10-9YZ 图形控制处理器 152．1 图像控制处理器 15第五章 LFD 大屏幕应用系统设计 201．系统功能描述 202．系统设计 213．显示模式 223.1.全屏显示，高分辨率应用 223。2.多路视频信号显示(3＊4 为例)223.3。各类信号混合显示 233.4。系统功能特点 23第一章 项目概述xx 块智能化项目视频监控系统显示部分拟采纳拼接屏方式实施，根据现场情况综合考虑，经双方探讨决定采纳 3X3 屏幕布局，3.5MM 拼缝的设计方案，具体方案如下：第二章 LFD 液晶系统概述基本组成:屏体 3X3 拼接共 9 台、拼接控制器 1 台（4 路计算机输入，12 路解码器HDMI 信号输入；9 路 DVI/HDMI(选配)输出)系统功能描述：计算机信号和视频信号直接联接到拼接控制器,屏体通过 DVI/HDMI电缆直接连接在拼接控制器的输出端(此时系统可以变为一个完整的逻辑屏，全部窗口可以任意跨屏体也能拖动、缩放,并且通过预案管理方式实现快速更改不同显示布局）。拼接大屏幕在图像处理器的拼接驱动下形成一个统一显示平台,既可以在上级领导来参观学习时方便快捷的实现显示标语、欢迎词演示图片，即可以全屏完整显示计算信号、监控视频信号，也可以分区域显示。1．设计目标随着液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等电视幕墙相关技术的进展，新型拼接幕墙在工程应用的终端大屏幕显示设备中得到迅速普及，特别是嵌入式液晶拼接幕墙，虽推出市场的时间不长，但受到了广泛欢迎.液晶拼接幕墙作为金融管理监控系统、平安城市指挥中心、铁路（地铁)、港口、码头监视系统、智能交通管理监控中心、国防或军事监视系统、电力调度监控系统、大型厂矿监控系统、电视台或大型演播中心监视幕墙、...
