xx风电场-35kV集电线路基础施工技术措施

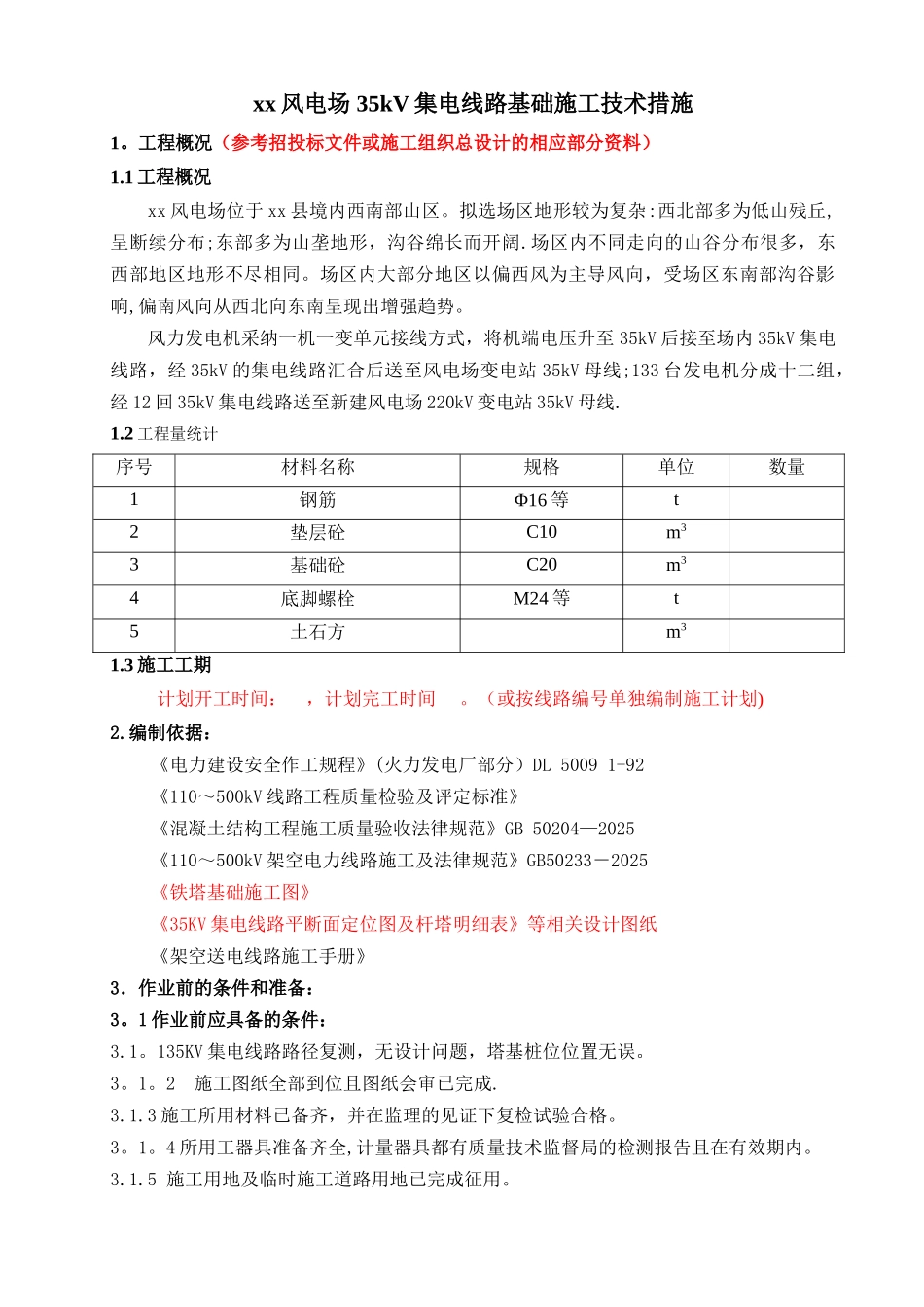

xx 风电场 35kV 集电线路基础施工技术措施1。工程概况（参考招投标文件或施工组织总设计的相应部分资料）1.1 工程概况xx 风电场位于 xx 县境内西南部山区。拟选场区地形较为复杂:西北部多为低山残丘,呈断续分布;东部多为山垄地形，沟谷绵长而开阔.场区内不同走向的山谷分布很多，东西部地区地形不尽相同。场区内大部分地区以偏西风为主导风向，受场区东南部沟谷影响,偏南风向从西北向东南呈现出增强趋势。风力发电机采纳一机一变单元接线方式，将机端电压升至 35kV 后接至场内 35kV 集电线路，经 35kV 的集电线路汇合后送至风电场变电站 35kV 母线;133 台发电机分成十二组，经 12 回 35kV 集电线路送至新建风电场 220kV 变电站 35kV 母线.1.2 工程量统计序号材料名称规格单位数量1钢筋Φ16 等t2垫层砼C10m33基础砼C20m34底脚螺栓M24 等t5土石方m31.3 施工工期计划开工时间： ，计划完工时间 。（或按线路编号单独编制施工计划)2.编制依据：《电力建设安全作工规程》(火力发电厂部分）DL 5009 1-92《110～500kV 线路工程质量检验及评定标准》《混凝土结构工程施工质量验收法律规范》GB 50204—2025《110～500kV 架空电力线路施工及法律规范》GB50233－2025《铁塔基础施工图》《35KV 集电线路平断面定位图及杆塔明细表》等相关设计图纸《架空送电线路施工手册》3．作业前的条件和准备：3。1 作业前应具备的条件：3.1。135KV 集电线路路径复测，无设计问题，塔基桩位位置无误。3。1。2 施工图纸全部到位且图纸会审已完成.3.1.3 施工所用材料已备齐，并在监理的见证下复检试验合格。3。1。4 所用工器具准备齐全,计量器具都有质量技术监督局的检测报告且在有效期内。3.1.5 施工用地及临时施工道路用地已完成征用。3。2 作业人员配备：工种测量工技术员安全员施工人员人数3 名2 名按施工总人数的 3%配置以满足施工工期及进度配置备注3.3 工器具的配备：序号名称单位数量备注1挖掘机台22水平仪台13经纬仪台14钢筋切断机台15钢筋加工机械台16混凝土搅拌机台27振捣棒台68柴油发电机台3视施工作业面的多少配置9钢卷尺把210电焊机台111计重设备台112装载机台113农用车辆24．作业程序和方法4.1 施工方案根据设计图纸基础型式选择不同的基础施工方案。4.2 施工工艺流程4。2.1 大开挖基础：线路路径复测→杆塔基础分坑（拉线基础分坑）→土石方工程（大开挖基础）→混凝土三盘安装（水泥杆基础）→现浇混凝土...
