Z-4潜水搅拌器安装方案

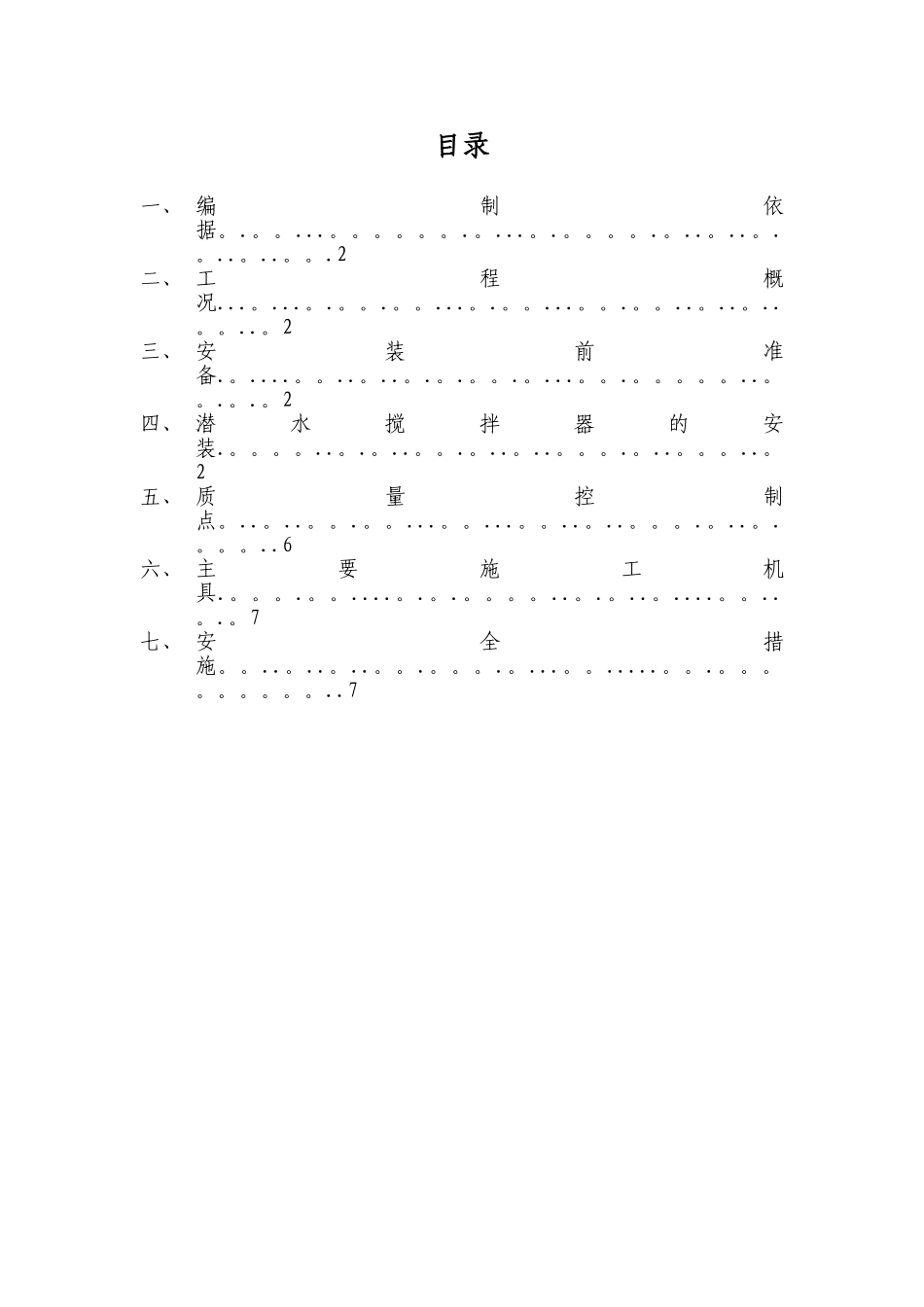

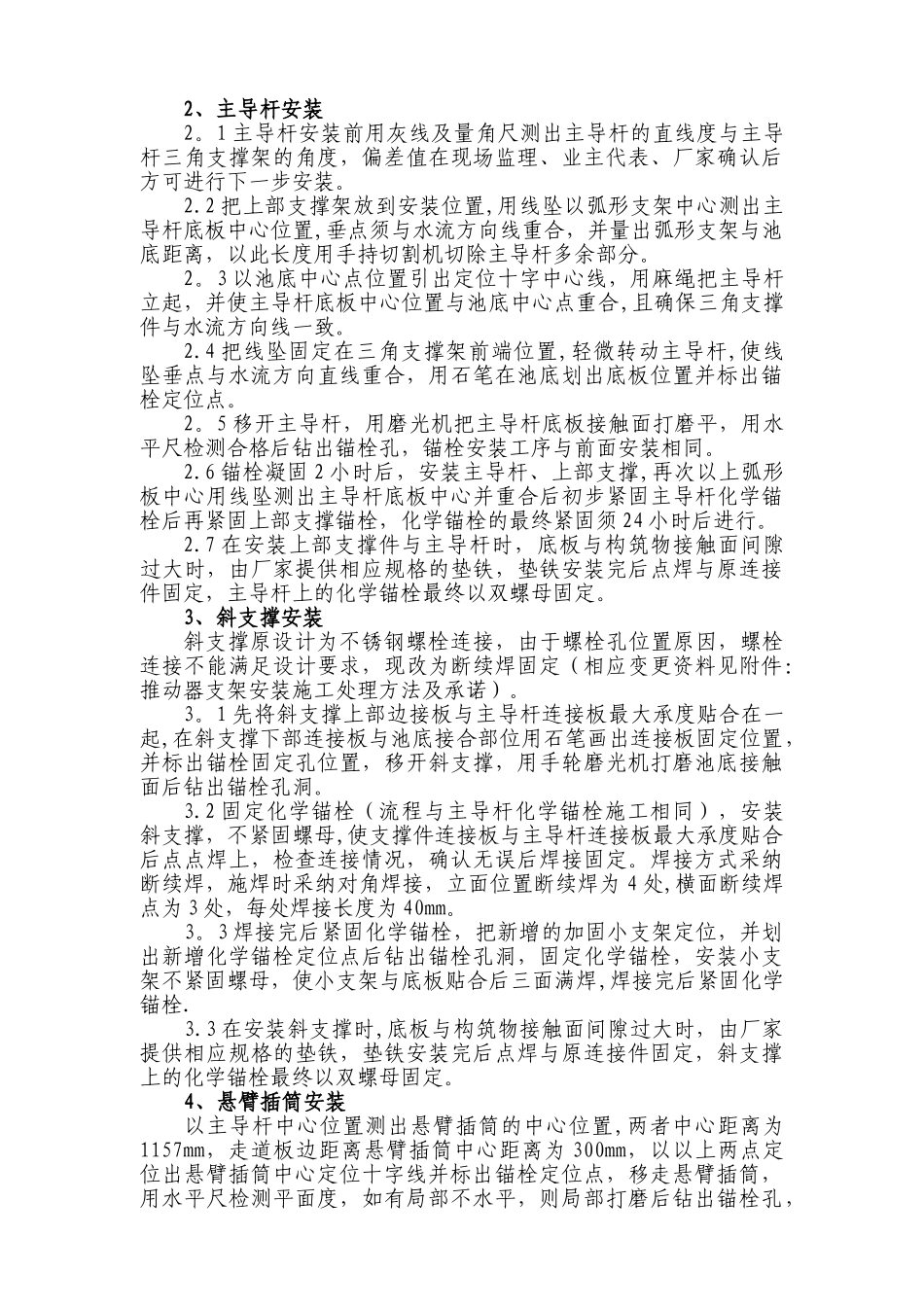

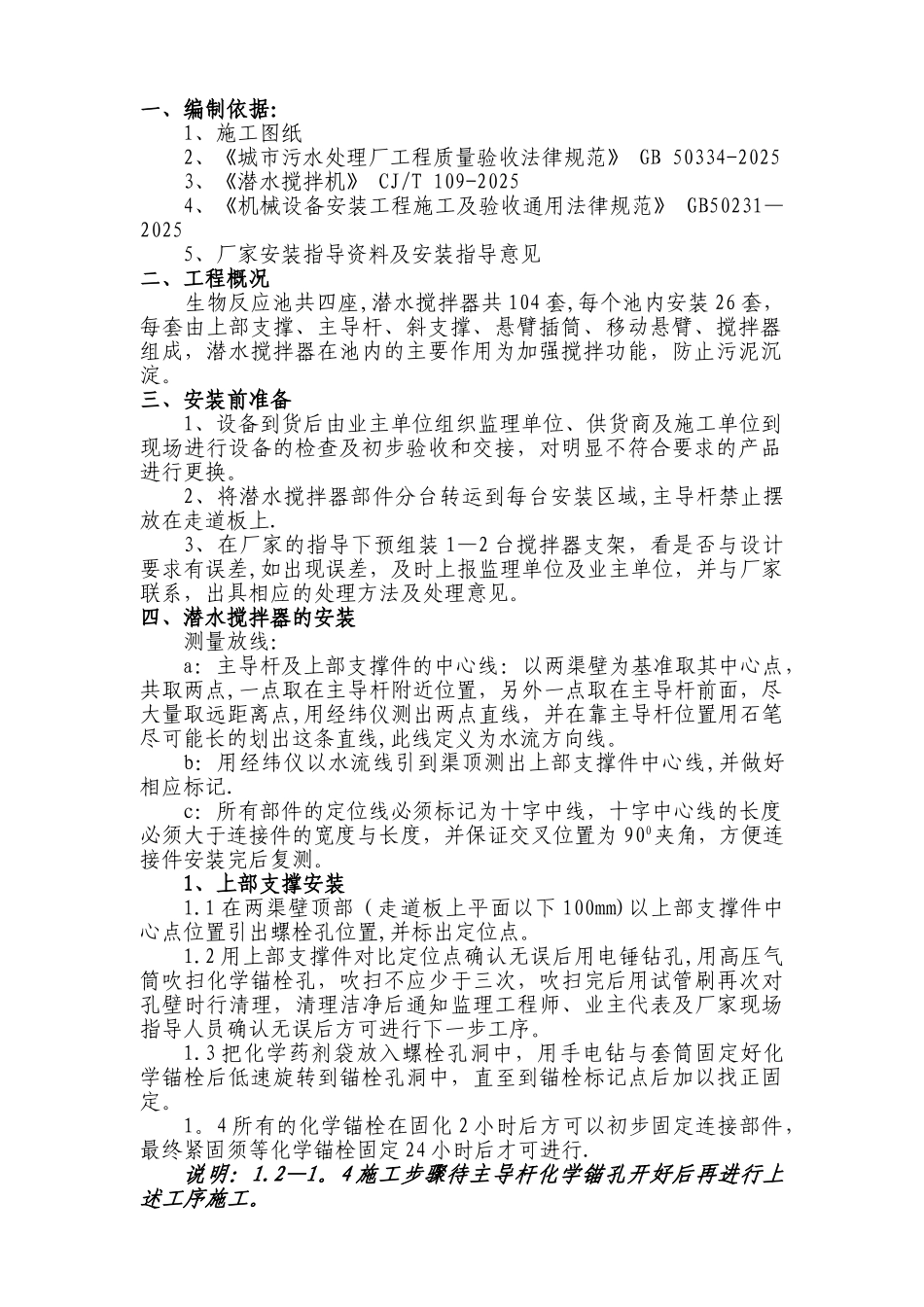

目录一、 编制依据。.。。...。。。。。。.。...。.。。。。.。..。..。.。..。..。。.2二、 工程概况...。...。.。。.。。...。.。。...。。.。。..。..。..。。..。2三、 安装前准备.。....。。..。..。.。.。。.。...。。.。。。。。..。。.。.。2四、 潜水搅拌器的安装.。。。。..。.。..。。.。..。..。。。.。..。。。..。2五、 质量控制点。..。..。。.。。...。。...。。..。..。。。.。..。.。。。..6六、 主要施工机具.。。。.。。....。.。.。。。。..。.。..。....。。..。.。7七、 安全措施。。..。..。..。。.。。。.。...。。.....。。.。。。。。。。。。..7一、编制依据：1、施工图纸2、《城市污水处理厂工程质量验收法律规范》 GB 50334-20253、《潜水搅拌机》 CJ/T 109-20254、《机械设备安装工程施工及验收通用法律规范》 GB50231—20255、厂家安装指导资料及安装指导意见二、工程概况 生物反应池共四座,潜水搅拌器共 104 套,每个池内安装 26 套，每套由上部支撑、主导杆、斜支撑、悬臂插筒、移动悬臂、搅拌器组成，潜水搅拌器在池内的主要作用为加强搅拌功能，防止污泥沉淀。三、安装前准备1、设备到货后由业主单位组织监理单位、供货商及施工单位到现场进行设备的检查及初步验收和交接，对明显不符合要求的产品进行更换。2、将潜水搅拌器部件分台转运到每台安装区域,主导杆禁止摆放在走道板上.3、在厂家的指导下预组装 1—2 台搅拌器支架，看是否与设计要求有误差,如出现误差，及时上报监理单位及业主单位，并与厂家联系，出具相应的处理方法及处理意见。四、潜水搅拌器的安装测量放线：a：主导杆及上部支撑件的中心线：以两渠壁为基准取其中心点，共取两点,一点取在主导杆附近位置，另外一点取在主导杆前面，尽大量取远距离点,用经纬仪测出两点直线，并在靠主导杆位置用石笔尽可能长的划出这条直线,此线定义为水流方向线。b：用经纬仪以水流线引到渠顶测出上部支撑件中心线,并做好相应标记.c：所有部件的定位线必须标记为十字中线，十字中心线的长度必须大于连接件的宽度与长度，并保证交叉位置为 900夹角，方便连接件安装完后复测。1、上部支撑安装1.1 在两渠壁顶部（走道板上平面以下 100mm)以上部支撑件中心点位置引出螺栓孔位置,并标出定位点。1.2 用上部支撑件对比定位点确认无误后用电锤钻孔,用高压气筒吹扫化学锚栓孔，吹扫不应少于三次，吹扫完后用试管刷再次对孔壁时行清理，清理洁净后通...
