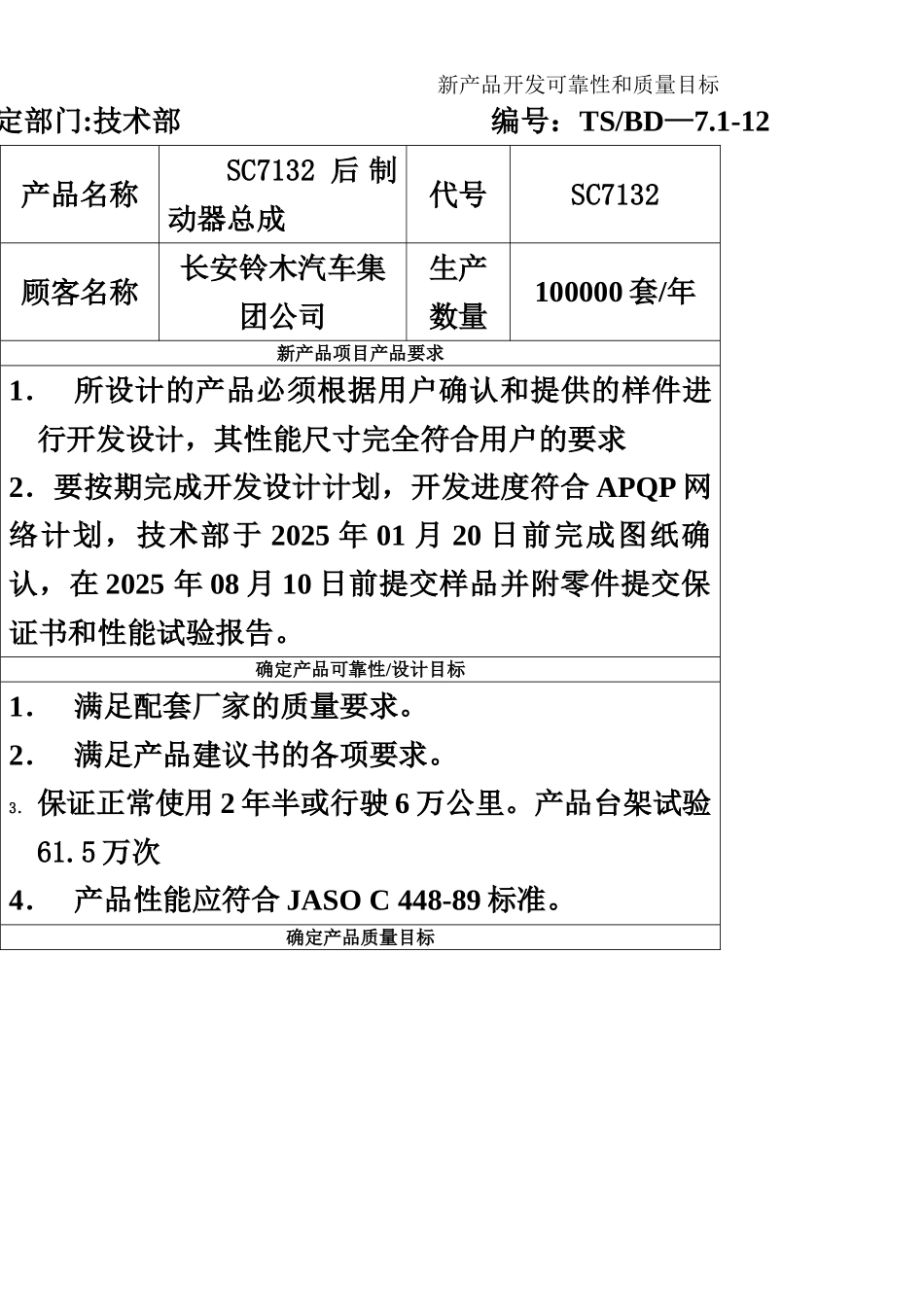

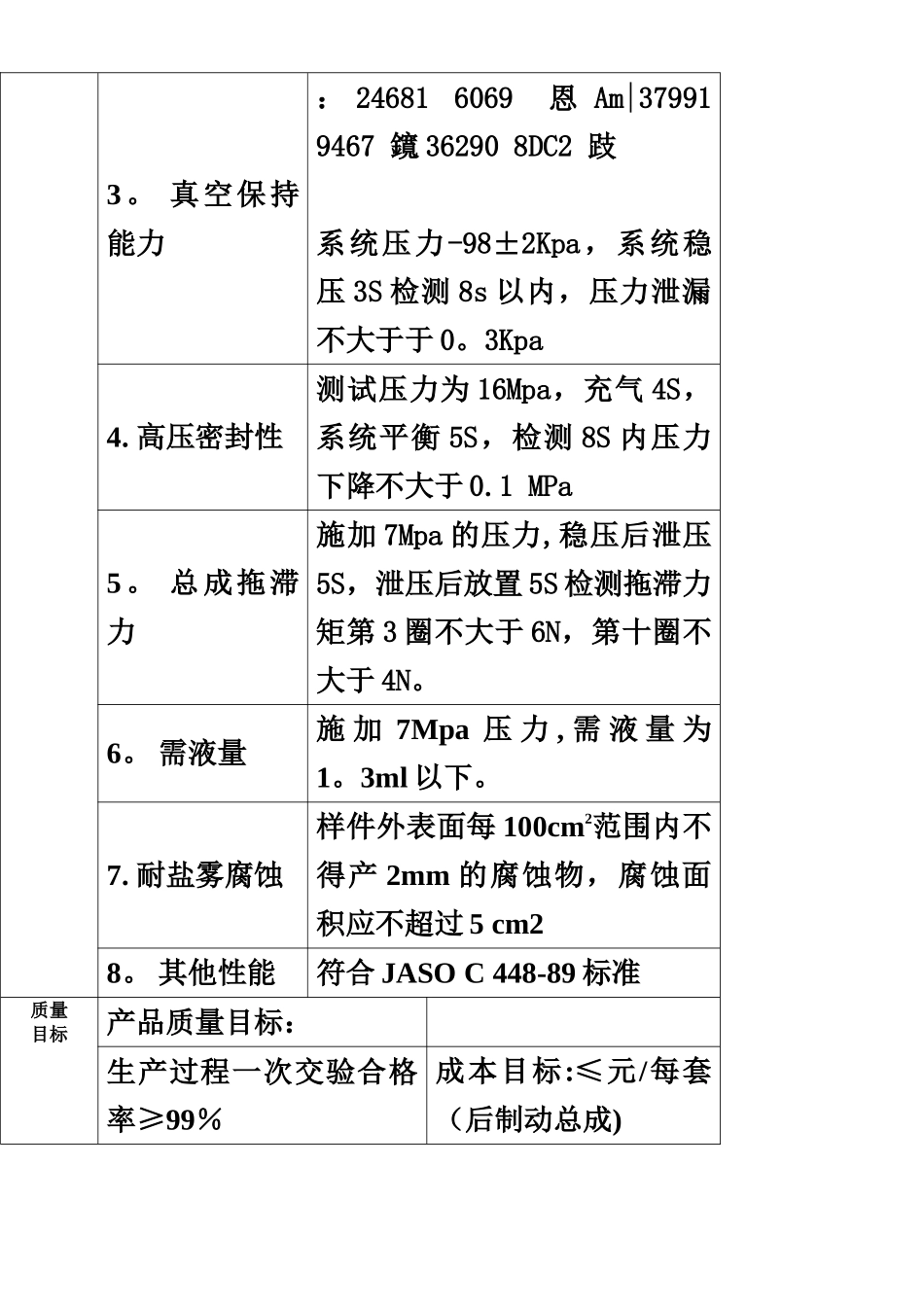

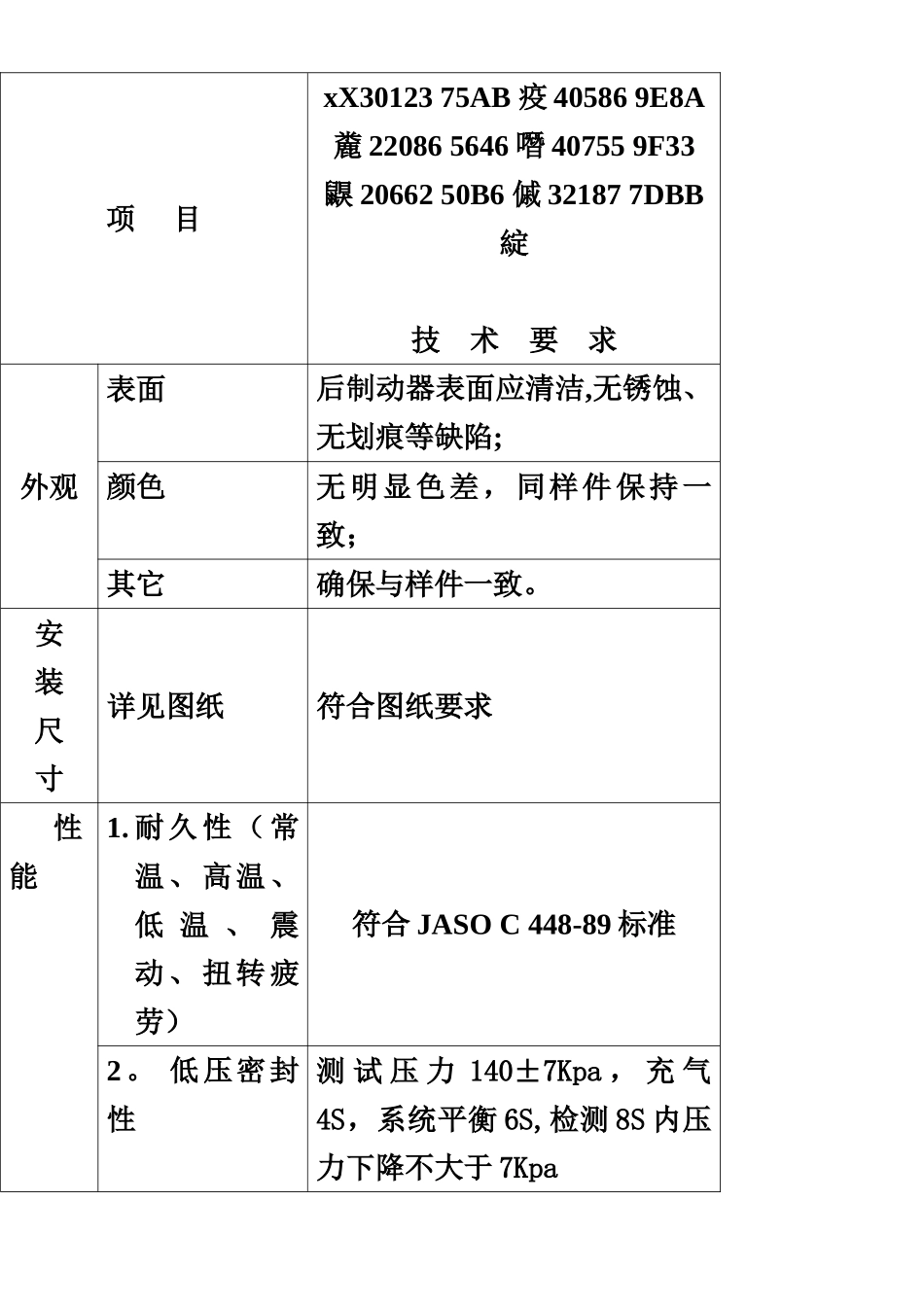

新产品开发可靠性和质量目标制定部门:技术部 编号：TS/BD—7.1-12产品名称SC7132 后 制动器总成代号SC7132顾客名称长安铃木汽车集团公司生产数量100000 套/年新产品项目产品要求1． 所设计的产品必须根据用户确认和提供的样件进行开发设计，其性能尺寸完全符合用户的要求2．要按期完成开发设计计划，开发进度符合 APQP 网络计划，技术部于 2025 年 01 月 20 日前完成图纸确认，在 2025 年 08 月 10 日前提交样品并附零件提交保证书和性能试验报告。确定产品可靠性/设计目标1． 满足配套厂家的质量要求。2． 满足产品建议书的各项要求。3． 保证正常使用 2 年半或行驶 6 万公里。产品台架试验61.5 万次4． 产品性能应符合 JASO C 448-89 标准。确定产品质量目标项 目xX30123 75AB 疫 40586 9E8A 麊 22086 5646 噆 40755 9F33 鼳 20662 50B6 傶 32187 7DBB 綻技 术 要 求外观表面后制动器表面应清洁,无锈蚀、无划痕等缺陷;颜色无明显色差，同样件保持一致；其它确保与样件一致。安 装尺 寸详见图纸符合图纸要求性能1. 耐久性（常温、高温、低 温 、 震动、扭转疲劳）符合 JASO C 448-89 标准2。 低压密封性测 试 压 力 140±7Kpa ， 充 气4S，系统平衡 6S,检测 8S 内压力下降不大于 7Kpa3。 真空保持能力： 24681 6069 恩 Am|37991 9467 鑧 36290 8DC2 跂系统压力-98±2Kpa，系统稳压 3S 检测 8s 以内，压力泄漏不大于于 0。3Kpa4. 高压密封性测试压力为 16Mpa，充气 4S，系统平衡 5S，检测 8S 内压力下降不大于 0.1 MPa5。 总成拖滞力施加 7Mpa 的压力,稳压后泄压5S，泄压后放置 5S 检测拖滞力矩第 3 圈不大于 6N，第十圈不大于 4N。6。 需液量施 加 7Mpa 压 力 , 需 液 量 为1。3ml 以下。7. 耐盐雾腐蚀样件外表面每 100cm2 范围内不得产 2mm 的腐蚀物，腐蚀面积应不超过 5 cm2 8。 其他性能符合 JASO C 448-89 标准质量目标产品质量目标：生产过程一次交验合格率≥99％成本目标:≤元/每套（后制动总成)产品出厂合格率 100％过 程 能 力 指 标 ： Cpk≥1。3337629 92FD 鋽 28784 7070 灰 22979 59C3 姃WvE一 次 装 车 合 格 率≤350PPM生产率目标:机加 350 件/班×1 线×2 班=700 件/天；装配 350 件/班×2 班=700 件/天编制日期审核日期批准日期
