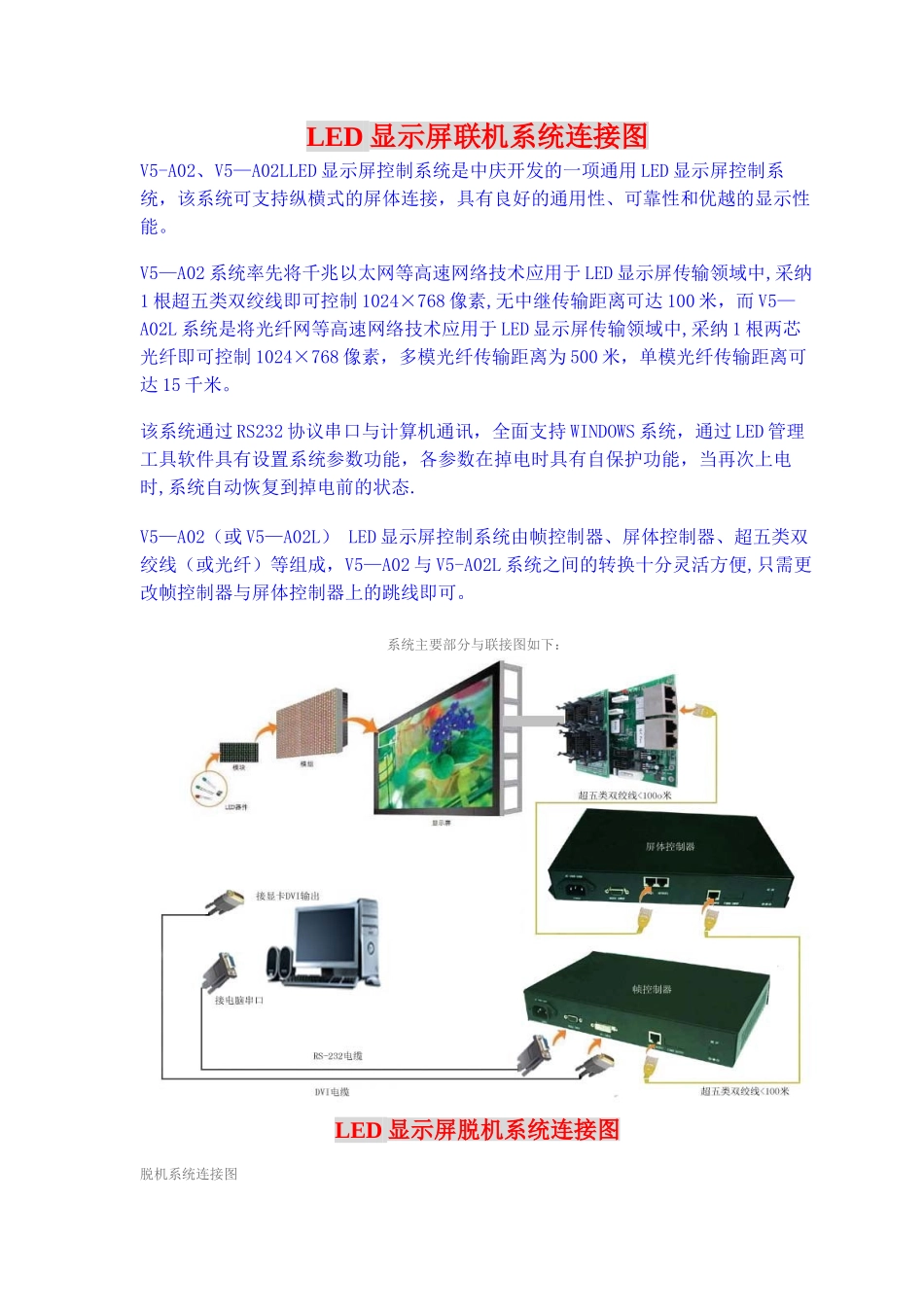

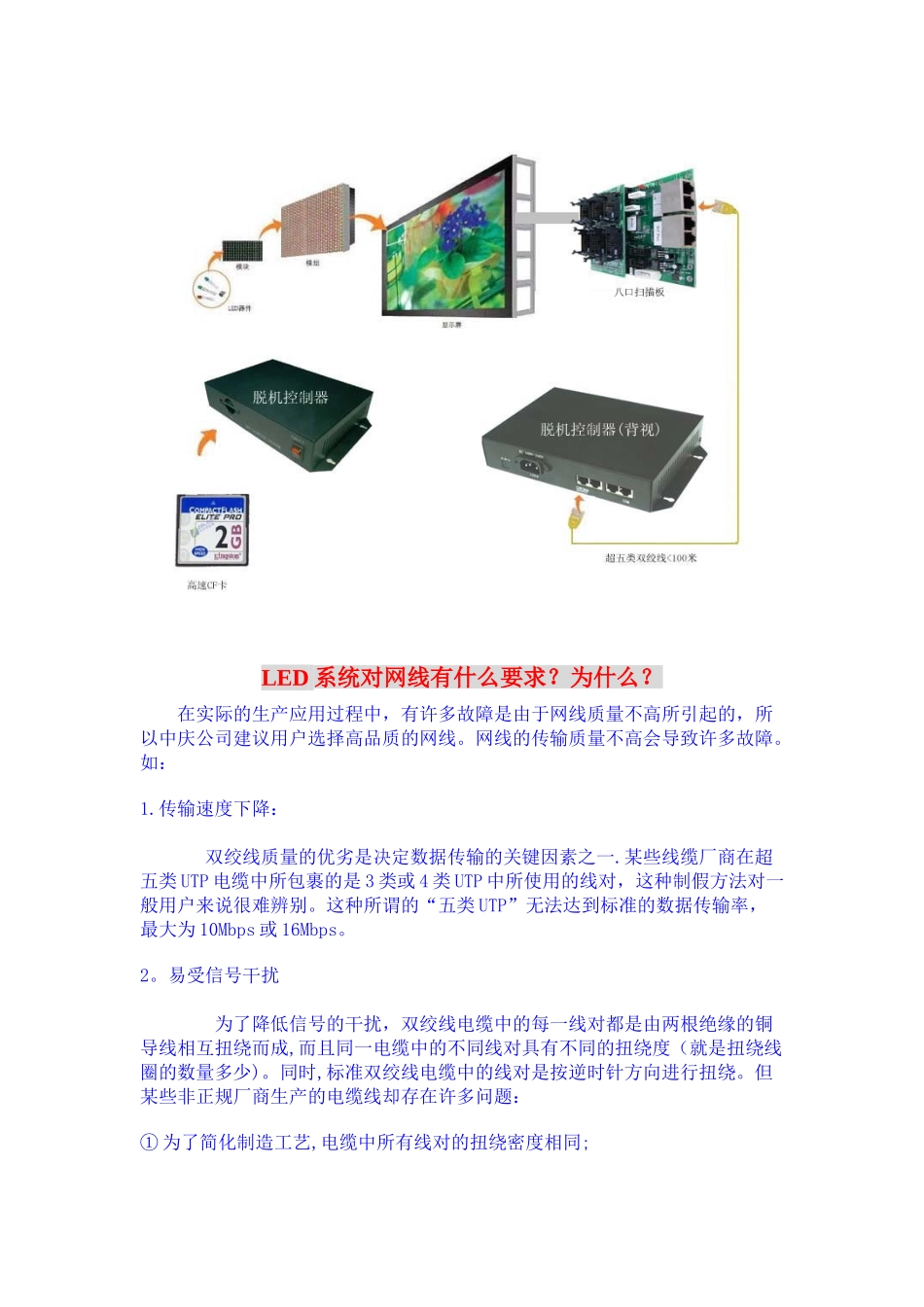

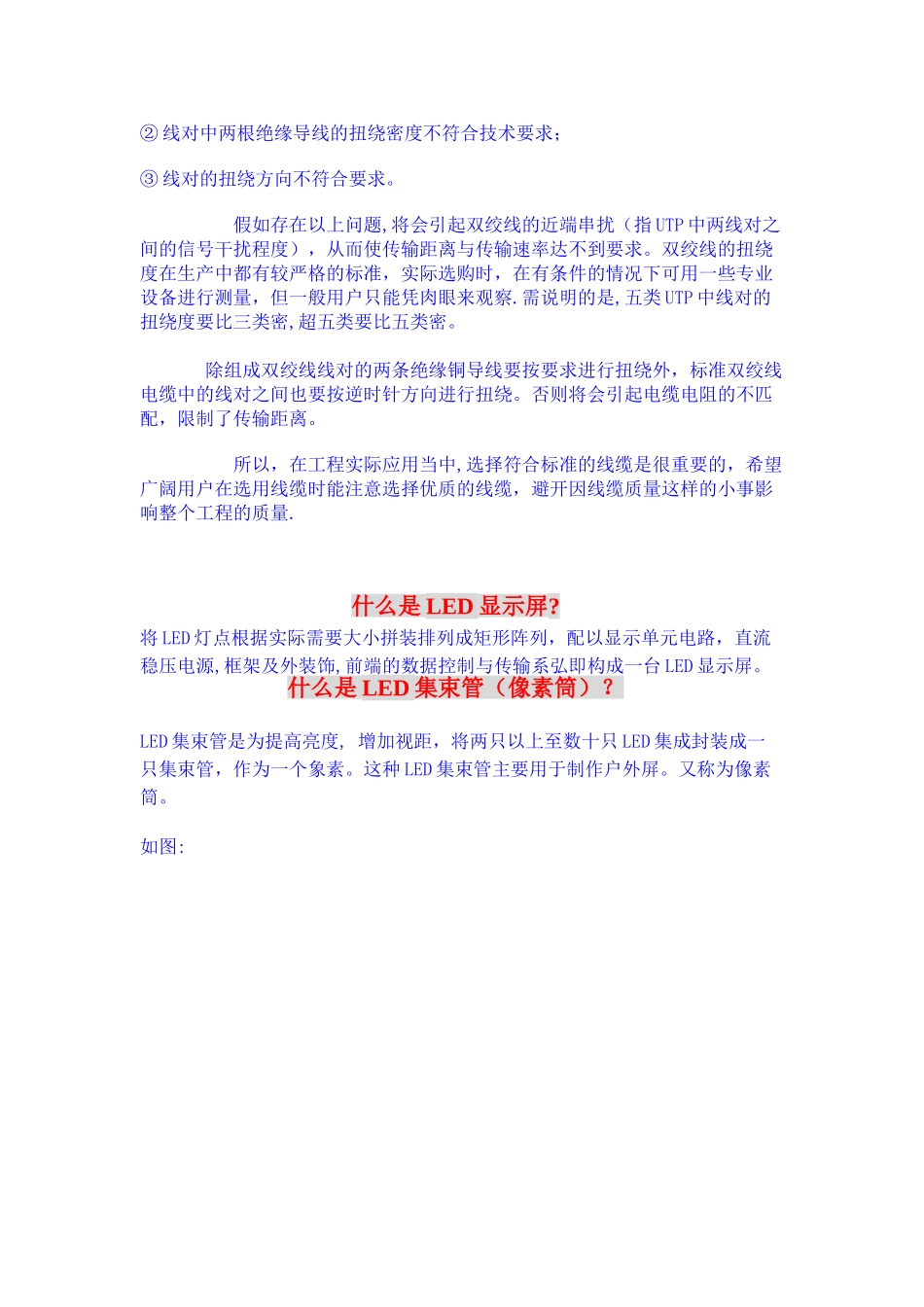

脱机系统连接图 LED 显示屏联机系统连接图V5-A02、V5—A02LLED 显示屏控制系统是中庆开发的一项通用 LED 显示屏控制系统，该系统可支持纵横式的屏体连接，具有良好的通用性、可靠性和优越的显示性能。V5—A02 系统率先将千兆以太网等高速网络技术应用于 LED 显示屏传输领域中,采纳1 根超五类双绞线即可控制 1024×768 像素,无中继传输距离可达 100 米，而 V5—A02L 系统是将光纤网等高速网络技术应用于 LED 显示屏传输领域中,采纳 1 根两芯光纤即可控制 1024×768 像素，多模光纤传输距离为 500 米，单模光纤传输距离可达 15 千米。该系统通过 RS232 协议串口与计算机通讯，全面支持 WINDOWS 系统，通过 LED 管理工具软件具有设置系统参数功能，各参数在掉电时具有自保护功能，当再次上电时,系统自动恢复到掉电前的状态.V5—A02（或 V5—A02L） LED 显示屏控制系统由帧控制器、屏体控制器、超五类双绞线（或光纤）等组成，V5—A02 与 V5-A02L 系统之间的转换十分灵活方便,只需更改帧控制器与屏体控制器上的跳线即可。系统主要部分与联接图如下：LED 显示屏脱机系统连接图 LED 系统对网线有什么要求？为什么？在实际的生产应用过程中，有许多故障是由于网线质量不高所引起的，所以中庆公司建议用户选择高品质的网线。网线的传输质量不高会导致许多故障。如： 1.传输速度下降： 双绞线质量的优劣是决定数据传输的关键因素之一.某些线缆厂商在超五类 UTP 电缆中所包裹的是 3 类或 4 类 UTP 中所使用的线对，这种制假方法对一般用户来说很难辨别。这种所谓的“五类 UTP”无法达到标准的数据传输率，最大为 10Mbps 或 16Mbps。2。易受信号干扰 为了降低信号的干扰，双绞线电缆中的每一线对都是由两根绝缘的铜导线相互扭绕而成,而且同一电缆中的不同线对具有不同的扭绕度（就是扭绕线圈的数量多少)。同时,标准双绞线电缆中的线对是按逆时针方向进行扭绕。但某些非正规厂商生产的电缆线却存在许多问题：① 为了简化制造工艺,电缆中所有线对的扭绕密度相同;② 线对中两根绝缘导线的扭绕密度不符合技术要求；③ 线对的扭绕方向不符合要求。 假如存在以上问题,将会引起双绞线的近端串扰（指 UTP 中两线对之间的信号干扰程度），从而使传输距离与传输速率达不到要求。双绞线的扭绕度在生产中都有较严格的标准，实际选购时，在有条件的情况下可用一些专业设备进行测量，但一般用户只能凭肉眼来观...
