《土建工程制图》15秋在线作业VIP专享

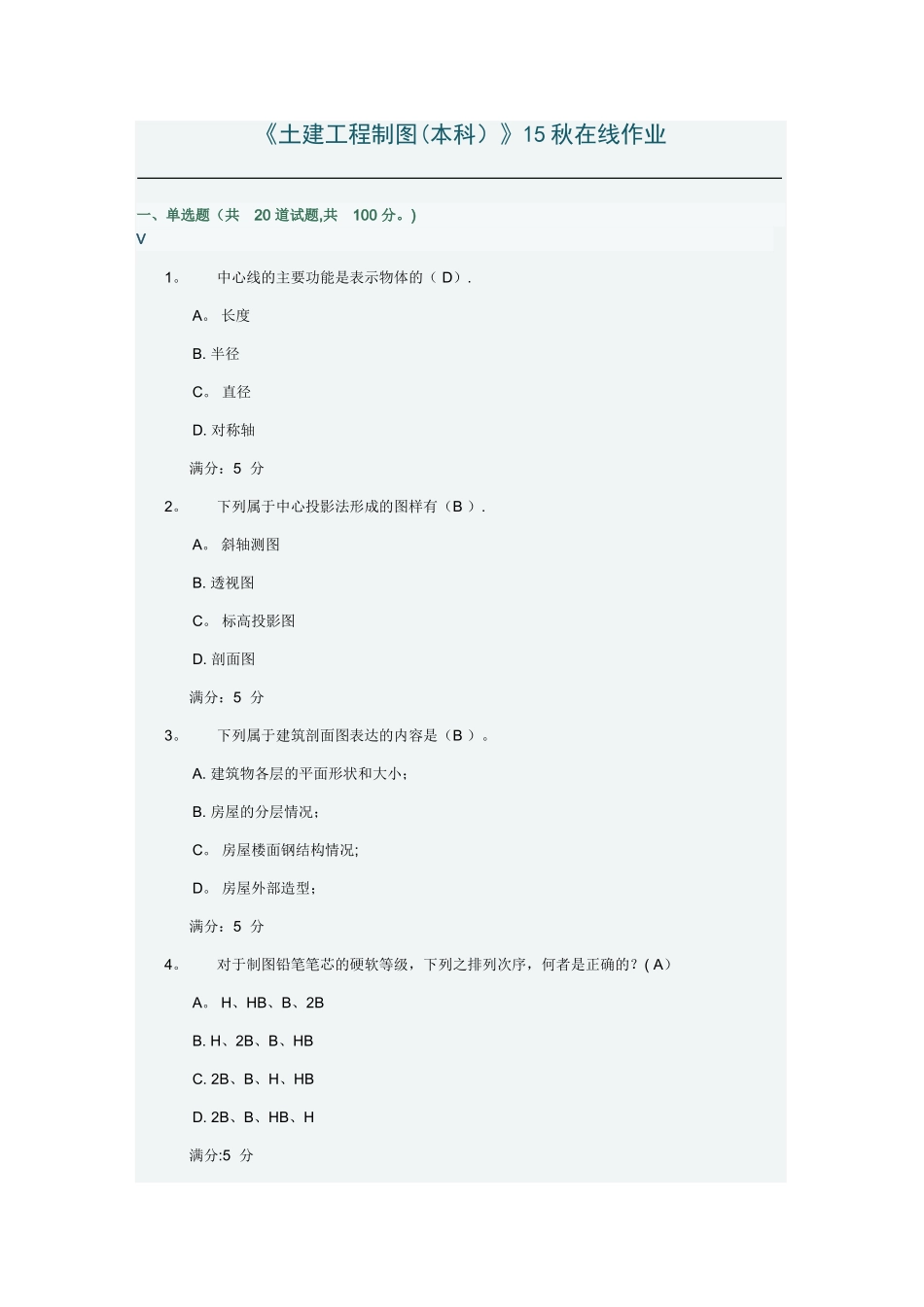

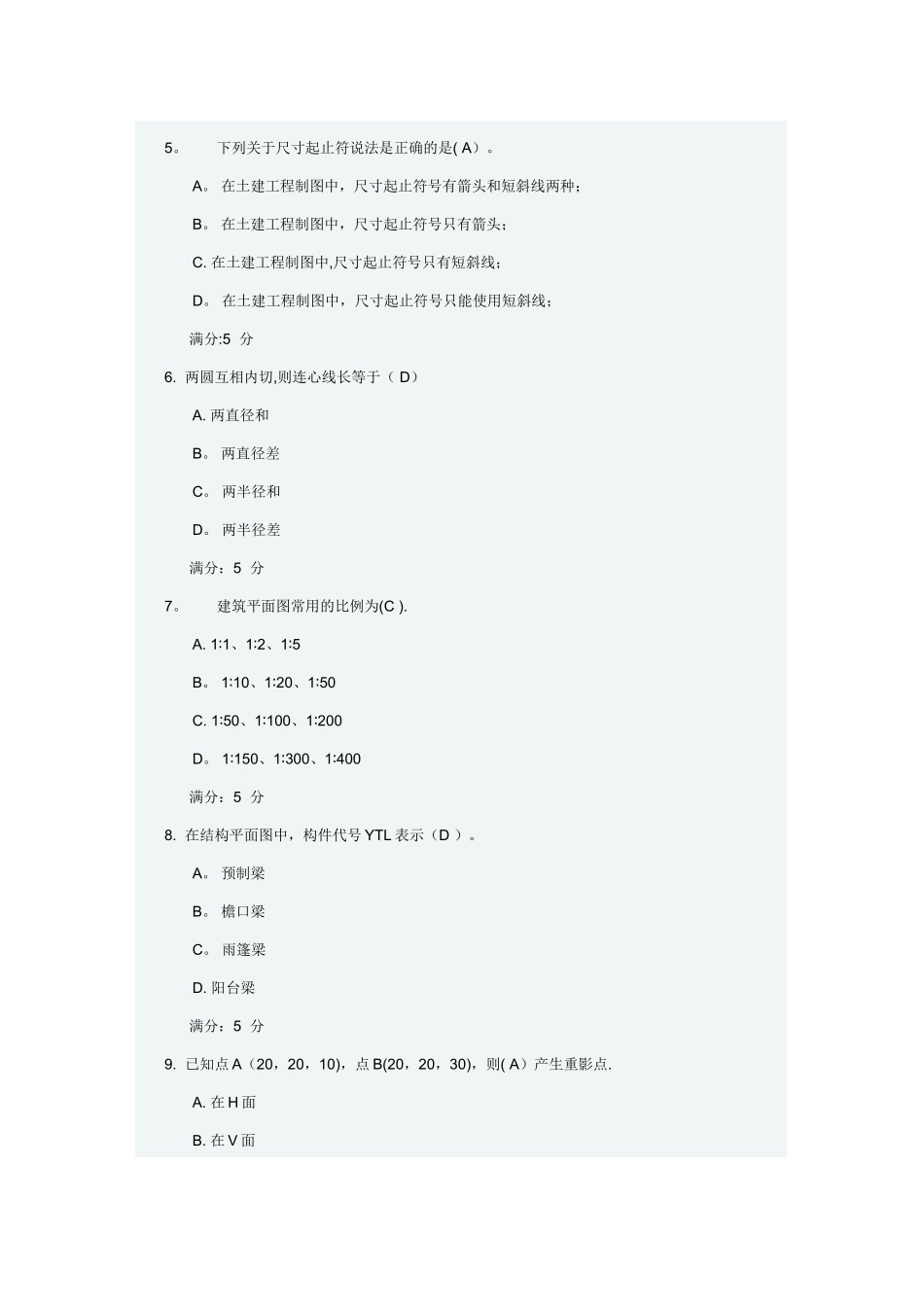

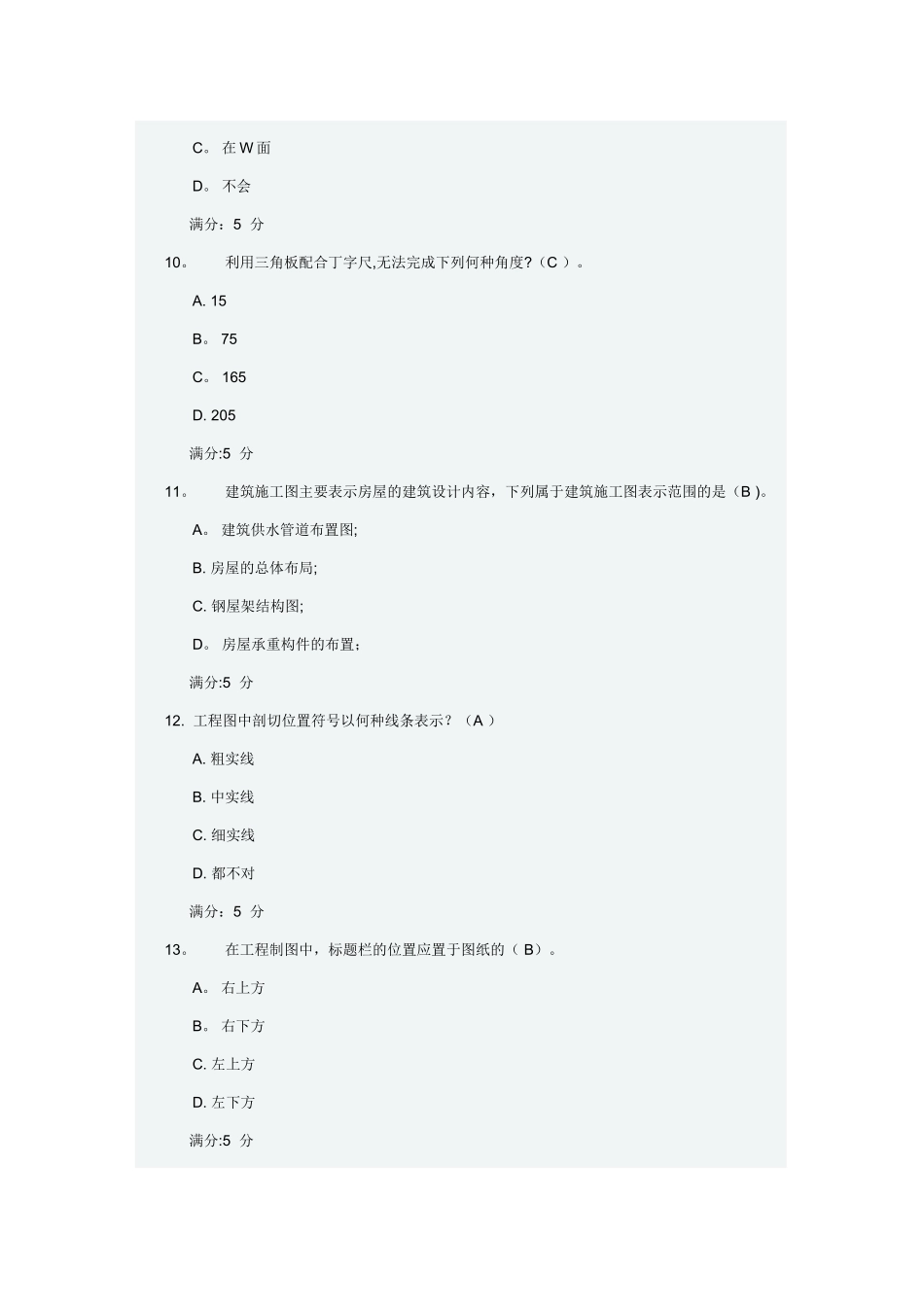

《土建工程制图(本科）》15 秋在线作业一、单选题（共 20 道试题,共 100 分。)V1。 中心线的主要功能是表示物体的（ D）. A。 长度B. 半径C。 直径D. 对称轴 满分：5 分2。 下列属于中心投影法形成的图样有（B ）. A。 斜轴测图B. 透视图C。 标高投影图D. 剖面图 满分：5 分3。 下列属于建筑剖面图表达的内容是（B ）。 A. 建筑物各层的平面形状和大小；B. 房屋的分层情况；C。 房屋楼面钢结构情况;D。 房屋外部造型； 满分：5 分4。 对于制图铅笔笔芯的硬软等级，下列之排列次序，何者是正确的？( A） A。 H、HB、B、2BB. H、2B、B、HBC. 2B、B、H、HBD. 2B、B、HB、H 满分:5 分5。 下列关于尺寸起止符说法是正确的是( A）。 A。 在土建工程制图中，尺寸起止符号有箭头和短斜线两种；B。 在土建工程制图中，尺寸起止符号只有箭头；C. 在土建工程制图中,尺寸起止符号只有短斜线；D。 在土建工程制图中，尺寸起止符号只能使用短斜线； 满分:5 分6. 两圆互相内切,则连心线长等于（ D） A. 两直径和B。 两直径差C。 两半径和D。 两半径差 满分：5 分7。 建筑平面图常用的比例为(C ). A. 1 1∶ 、1 2∶ 、1 5∶B。 1 10∶、1 20∶、1 50∶C. 1 50∶、1 100∶、1 200∶D。 1 150∶、1 300∶、1 400∶ 满分：5 分8. 在结构平面图中，构件代号 YTL 表示（D ）。 A。 预制梁B。 檐口梁C。 雨篷梁D. 阳台梁 满分：5 分9. 已知点 A（20，20，10)，点 B(20，20，30)，则( A）产生重影点. A. 在 H 面B. 在 V 面C。 在 W 面D。 不会 满分：5 分10。 利用三角板配合丁字尺,无法完成下列何种角度?（C ）。 A. 15B。 75C。 165D. 205 满分:5 分11。 建筑施工图主要表示房屋的建筑设计内容，下列属于建筑施工图表示范围的是（B )。 A。 建筑供水管道布置图;B. 房屋的总体布局;C. 钢屋架结构图;D。 房屋承重构件的布置； 满分:5 分12. 工程图中剖切位置符号以何种线条表示？（A ） A. 粗实线B. 中实线C. 细实线D. 都不对 满分：5 分13。 在工程制图中，标题栏的位置应置于图纸的（ B）。 A。 右上方B。 右下方C. 左上方D. 左下方 满分:5 分14。 直线 AB 的 H 面投影反映实长，该直线为(A ）。 A. 水平线B。 正平线C。 侧平线D。 侧垂线 满分：5 分15. 在结构平面图中，WB 代表构件（B）。 A。...
