《土木工程力学》第二次作业

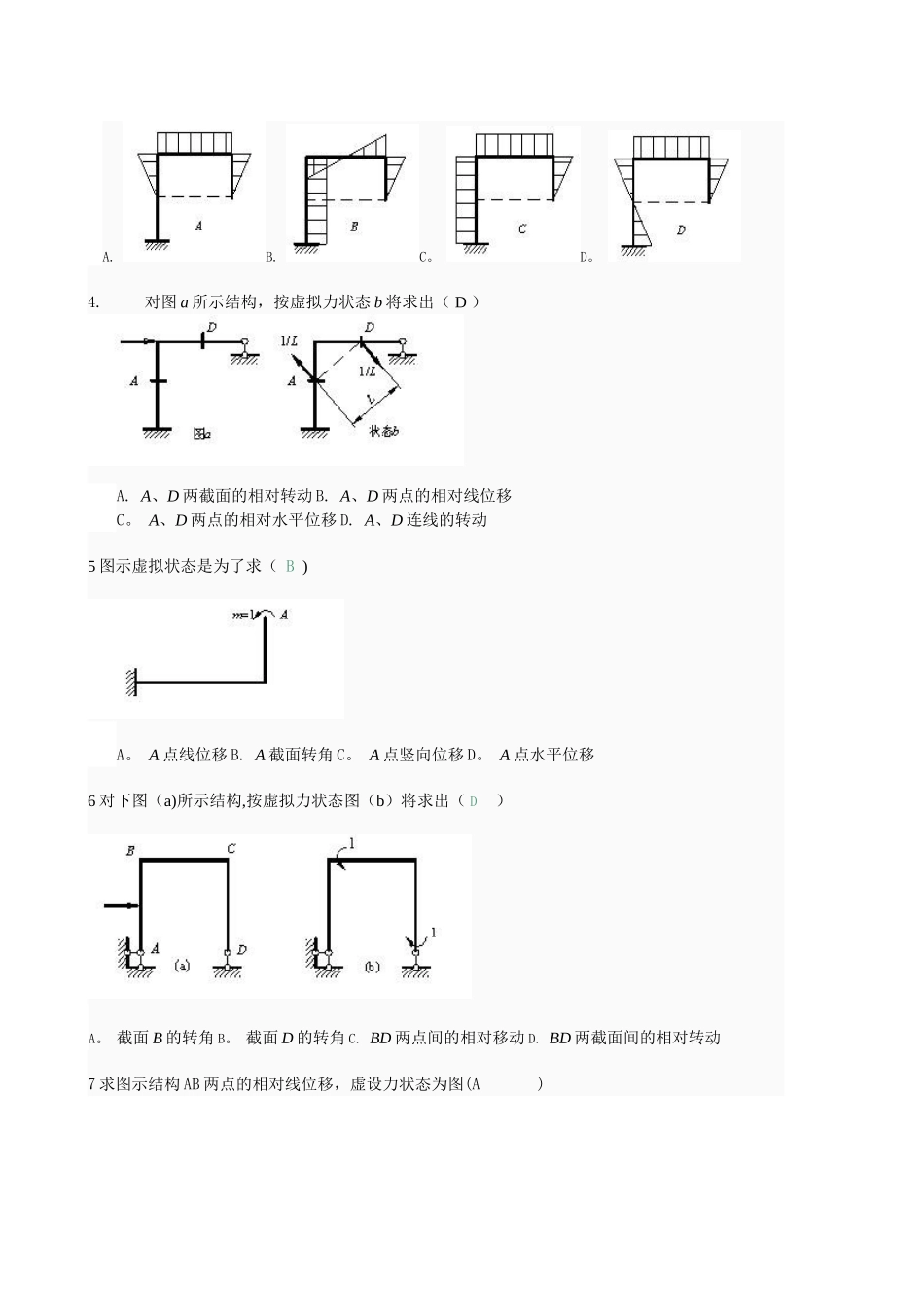

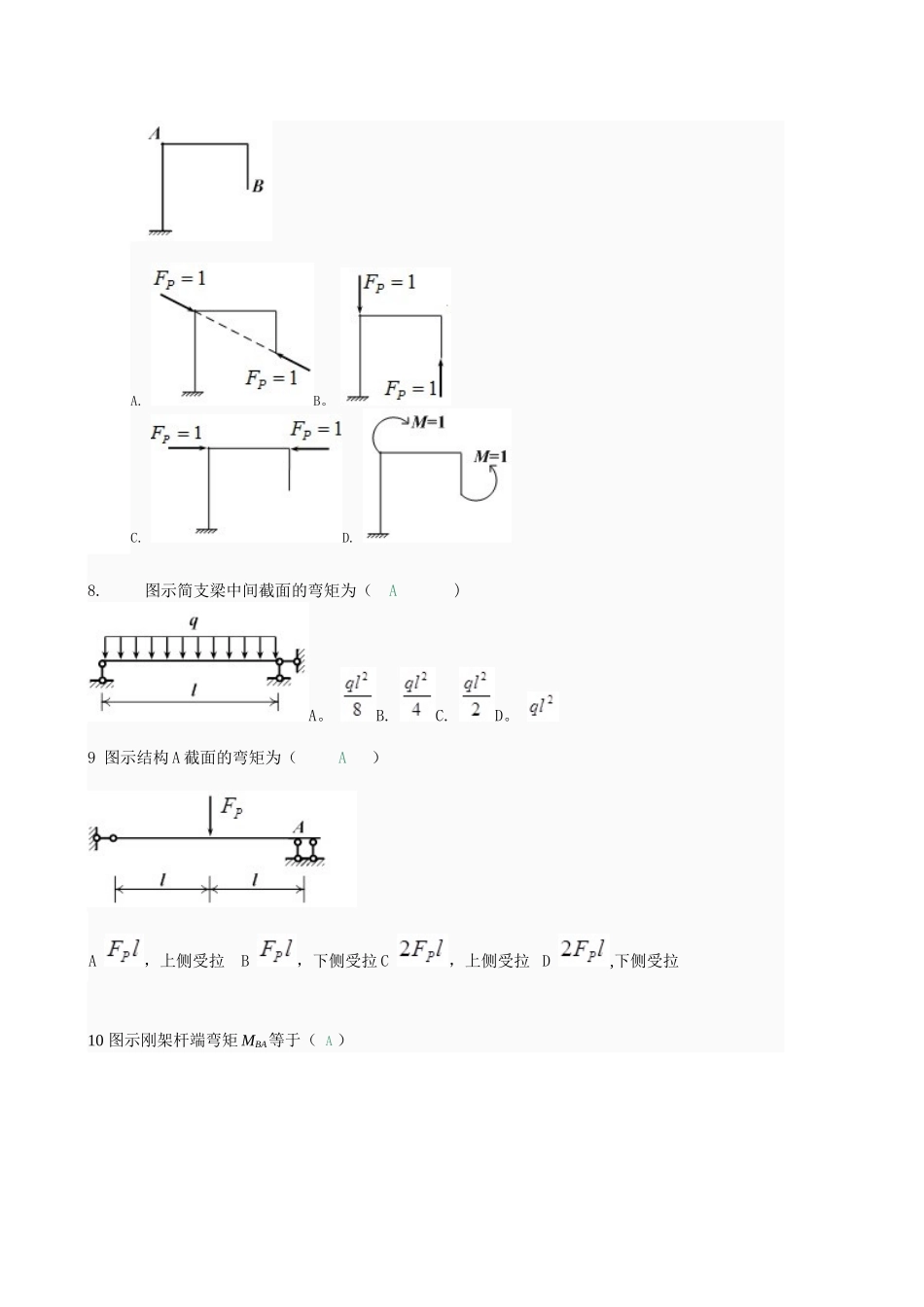

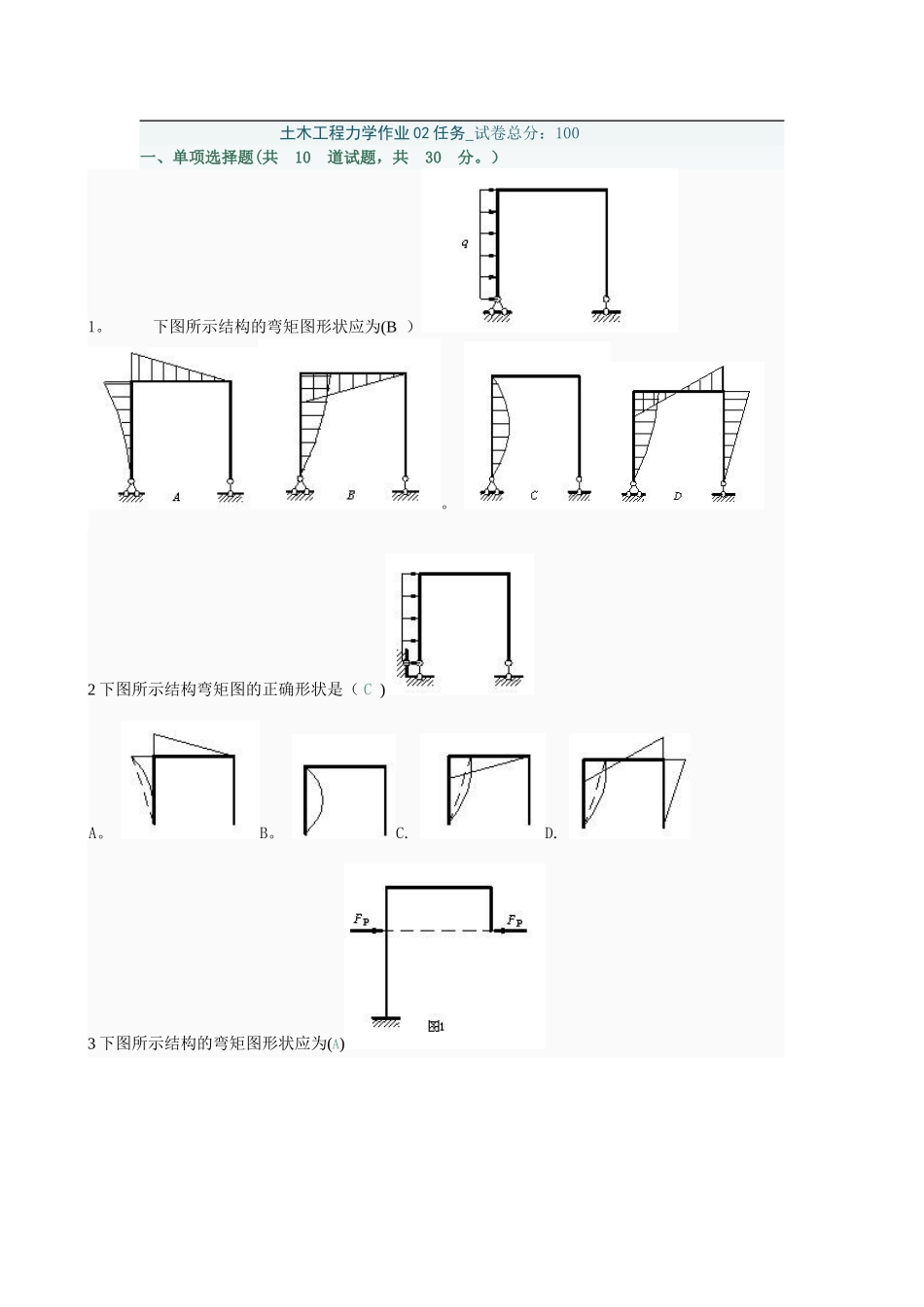

土木工程力学作业 02 任务_试卷总分：100 一、单项选择题(共 10 道试题，共 30 分。）1。 下图所示结构的弯矩图形状应为(B ）。 2 下图所示结构弯矩图的正确形状是（ C )A。 B。 C. D. 3 下图所示结构的弯矩图形状应为(A)A. B. C。 D。 4. 对图 a 所示结构，按虚拟力状态 b 将求出（ D ）A. A、D 两截面的相对转动 B. A、D 两点的相对线位移C。 A、D 两点的相对水平位移 D. A、D 连线的转动5 图示虚拟状态是为了求（ B )A。 A 点线位移 B. A 截面转角 C。 A 点竖向位移 D。 A 点水平位移6 对下图（a)所示结构,按虚拟力状态图（b）将求出（ D ）A。 截面 B 的转角 B。 截面 D 的转角 C. BD 两点间的相对移动 D. BD 两截面间的相对转动7 求图示结构 AB 两点的相对线位移，虚设力状态为图(A )A. B。 C. D. 8. 图示简支梁中间截面的弯矩为（ A )A。 B. C. D。 9 图示结构 A 截面的弯矩为（ A ）A ，上侧受拉 B ，下侧受拉 C ，上侧受拉 D ,下侧受拉10 图示刚架杆端弯矩 MBA等于（ A ）A. 30kN·m（左侧受拉）B。 30kN·m（右侧受拉）C。 10kN·m（左侧受拉）D。 10kN·m(右侧受拉)11 图示悬臂梁中间截面的弯矩为（ D ）A. B. C. D. 12 图示结构 B 截面，弯矩等于( C )A. 0B. m 上拉 C. 1。5m 下拉 D。 1。5m 上拉13。 图示多跨梁 MB为（ B ）A。 FPa（下表面受拉)B. FPa（上表面受拉)C. FPa/2（上表面受拉)D. 014 图示结构中 C 截面弯矩等于（ B )A。 （上拉）B。 （上拉）C. （下拉)D. （下拉）15 图示多跨静定梁支座截面 C 的弯矩等于( D ）A。 (上侧受拉)B. （下侧受拉）C。 m（上侧受拉） D. 016 悬臂梁两种状态的弯矩图如图所示，图乘结果是（ C )A. B。 C. D 17 悬臂梁两种状态的弯矩图如图所示，图乘结果是(A ）A. B. C. D. 18 简支梁两种状态的弯矩图如图所示，图乘结果是（ B )A。 B. C. D. 19 下图所示伸出梁弯矩图的正确形状为（ C ）A. B。 C。 D. 20 图示多跨静定梁的基本部分是（A)A。 AB 部分 B。 BC 部分 C. CD 部分 D。 DE 部分21 图示多跨静定梁的基本部分是（B ）A。 AB 部分 B. BC 部分 C。 CD 部分 D. DE 部分22 图示桁架有几根零杆（ D ）A. 0B. 2C. 4D. 623 图示桁架中的零杆的数目是（C ）A. 6 ...
