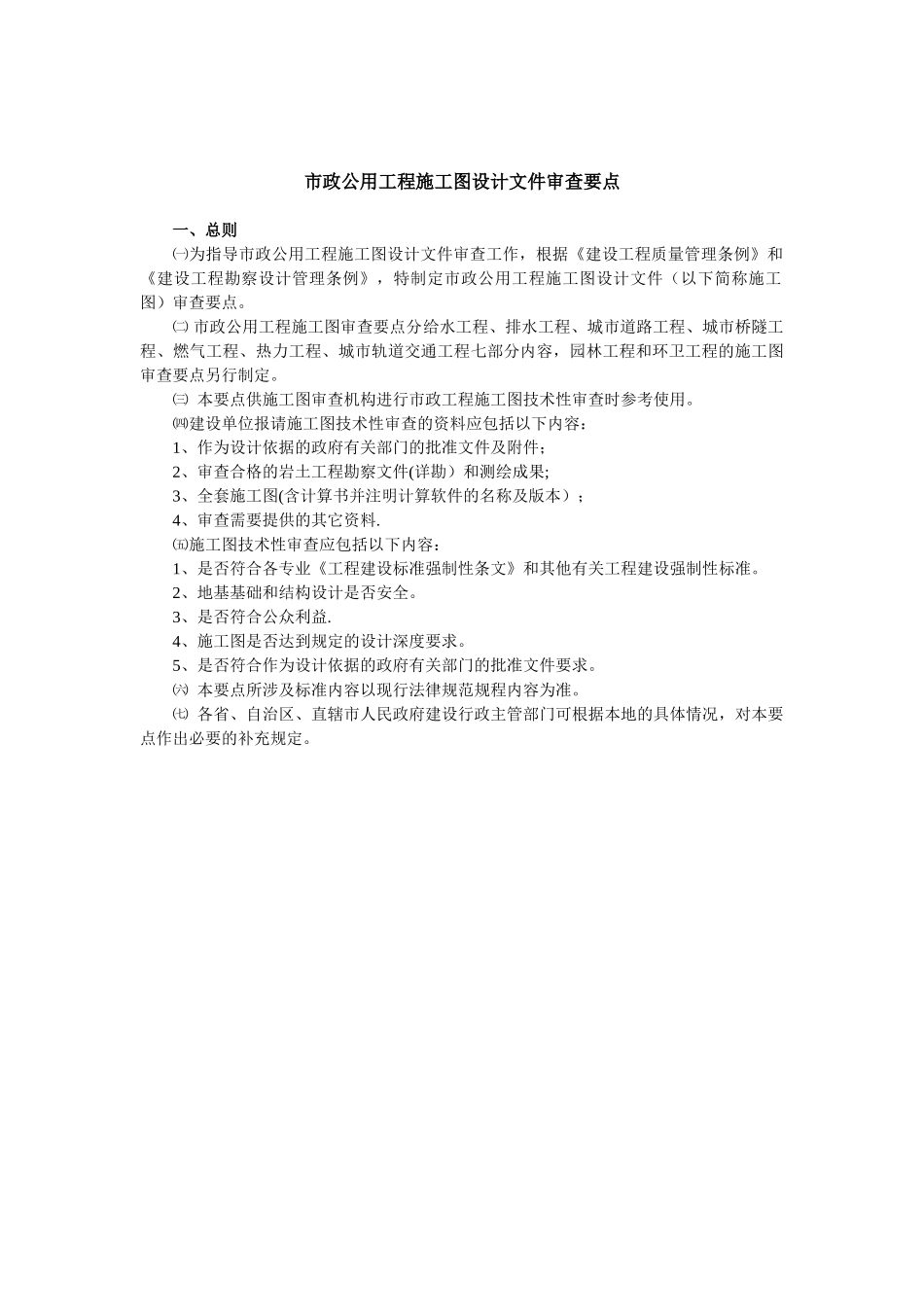

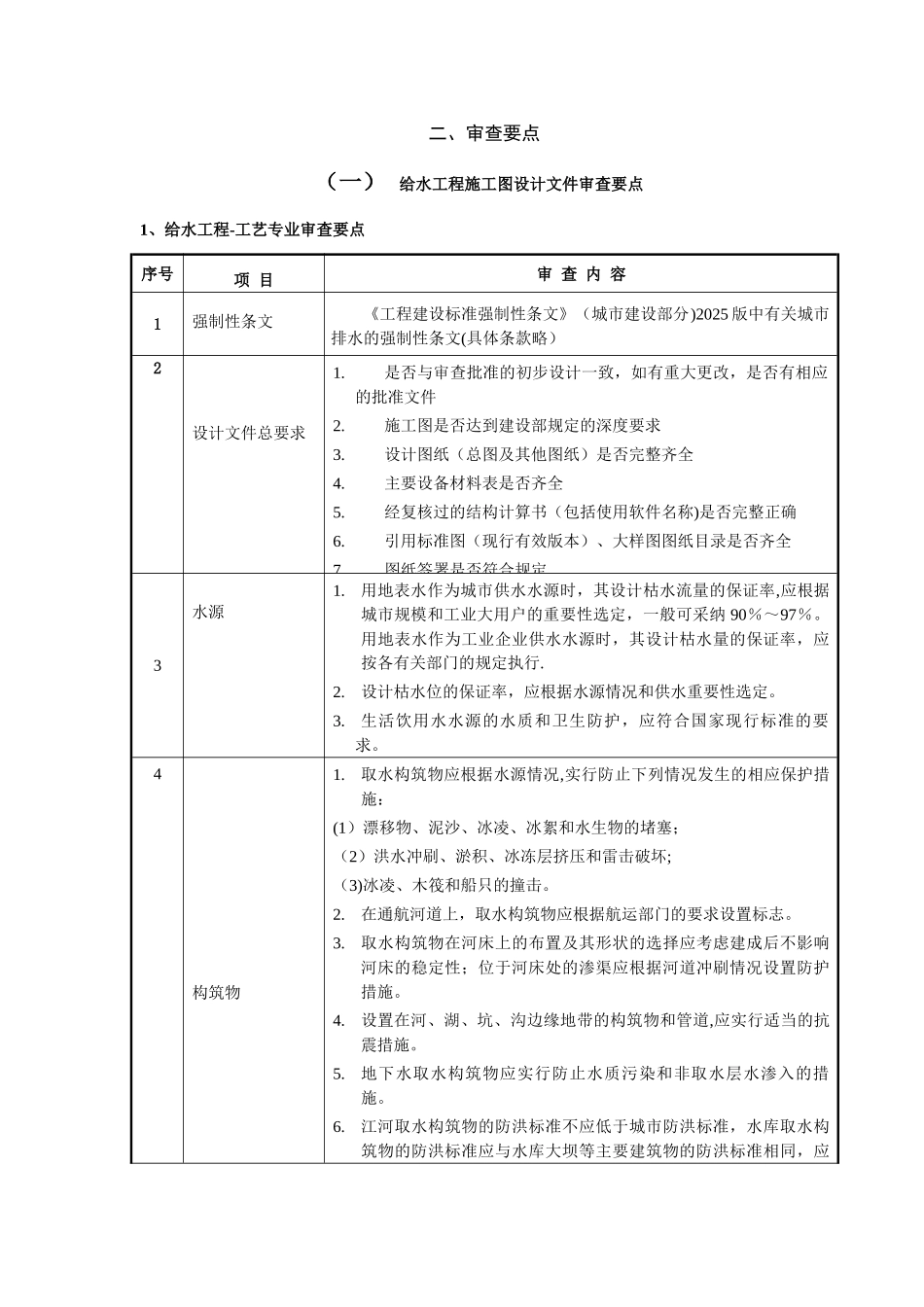

市政公用工程施工图设计文件审查要点一、总则㈠为指导市政公用工程施工图设计文件审查工作，根据《建设工程质量管理条例》和《建设工程勘察设计管理条例》，特制定市政公用工程施工图设计文件（以下简称施工图）审查要点。㈡ 市政公用工程施工图审查要点分给水工程、排水工程、城市道路工程、城市桥隧工程、燃气工程、热力工程、城市轨道交通工程七部分内容，园林工程和环卫工程的施工图审查要点另行制定。㈢ 本要点供施工图审查机构进行市政工程施工图技术性审查时参考使用。㈣建设单位报请施工图技术性审查的资料应包括以下内容：1、作为设计依据的政府有关部门的批准文件及附件；2、审查合格的岩土工程勘察文件(详勘）和测绘成果;3、全套施工图(含计算书并注明计算软件的名称及版本）；4、审查需要提供的其它资料.㈤施工图技术性审查应包括以下内容：1、是否符合各专业《工程建设标准强制性条文》和其他有关工程建设强制性标准。2、地基基础和结构设计是否安全。3、是否符合公众利益.4、施工图是否达到规定的设计深度要求。5、是否符合作为设计依据的政府有关部门的批准文件要求。㈥ 本要点所涉及标准内容以现行法律规范规程内容为准。㈦ 各省、自治区、直辖市人民政府建设行政主管部门可根据本地的具体情况，对本要点作出必要的补充规定。二、审查要点（一）给水工程施工图设计文件审查要点1、给水工程-工艺专业审查要点序号项 目审 查 内 容1强制性条文《工程建设标准强制性条文》（城市建设部分)2025 版中有关城市排水的强制性条文(具体条款略）2设计文件总要求1.是否与审查批准的初步设计一致，如有重大更改，是否有相应的批准文件2.施工图是否达到建设部规定的深度要求3.设计图纸（总图及其他图纸）是否完整齐全4.主要设备材料表是否齐全5.经复核过的结构计算书（包括使用软件名称)是否完整正确6.引用标准图（现行有效版本）、大样图图纸目录是否齐全7.图纸签署是否符合规定3水源1.用地表水作为城市供水水源时，其设计枯水流量的保证率,应根据城市规模和工业大用户的重要性选定，一般可采纳 90％～97％。用地表水作为工业企业供水水源时，其设计枯水量的保证率，应按各有关部门的规定执行.2.设计枯水位的保证率，应根据水源情况和供水重要性选定。3.生活饮用水水源的水质和卫生防护，应符合国家现行标准的要求。4构筑物1.取水构筑物应根据水源情况,实行防止下列情况发生的相应保护措施：(1）漂移物、泥沙、冰凌、冰絮和水生物的...
