《电气控制与PLC》教案

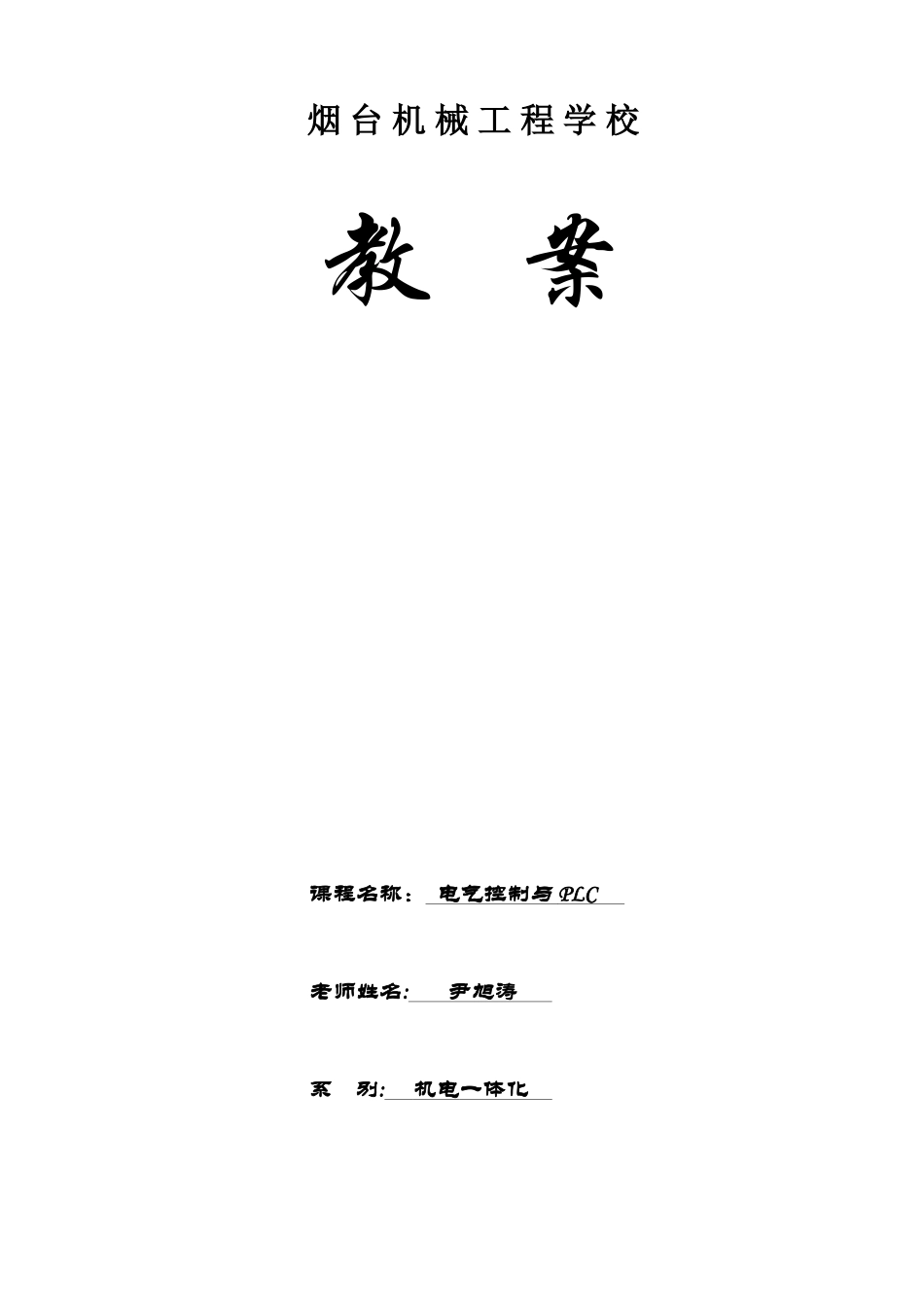

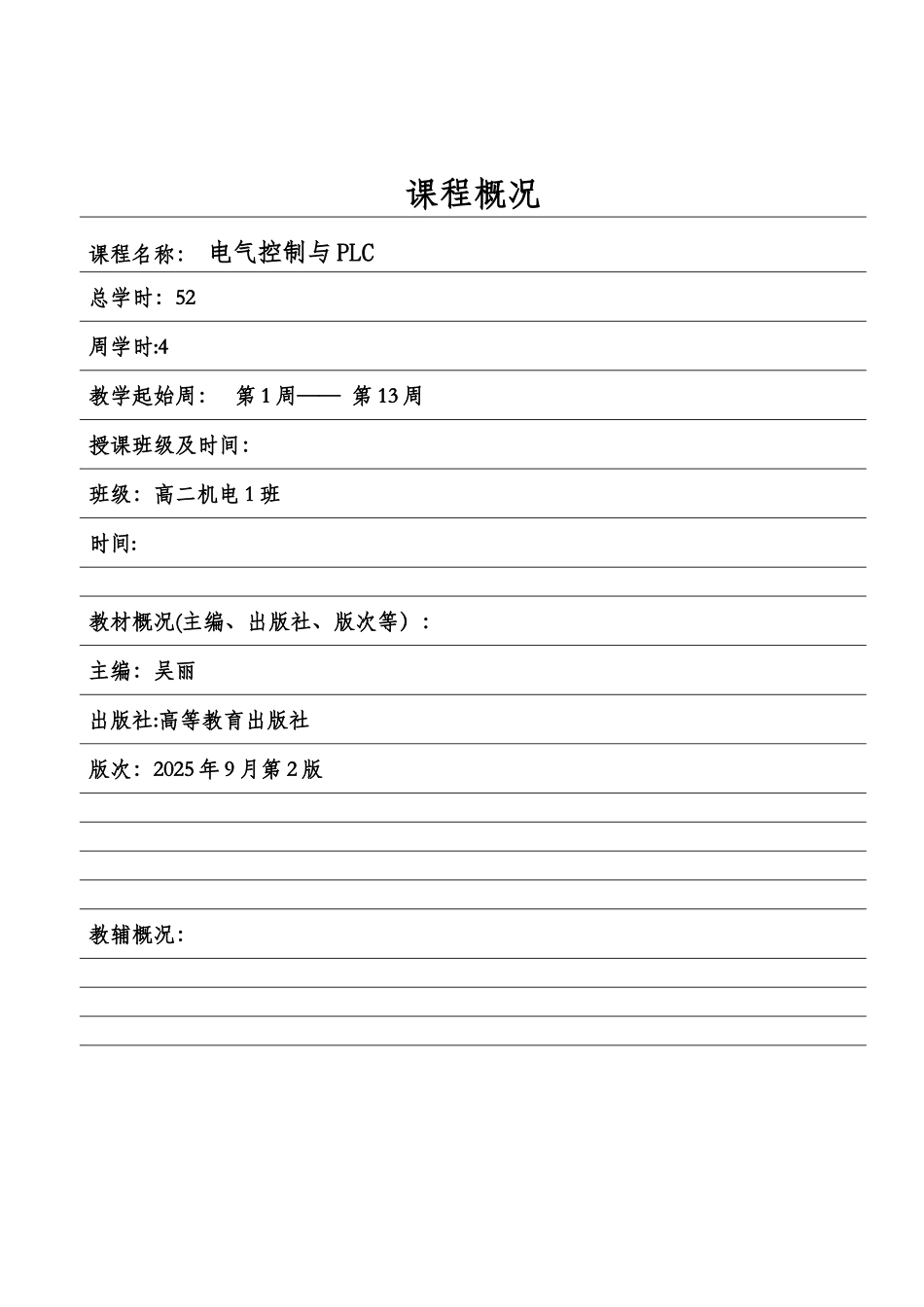

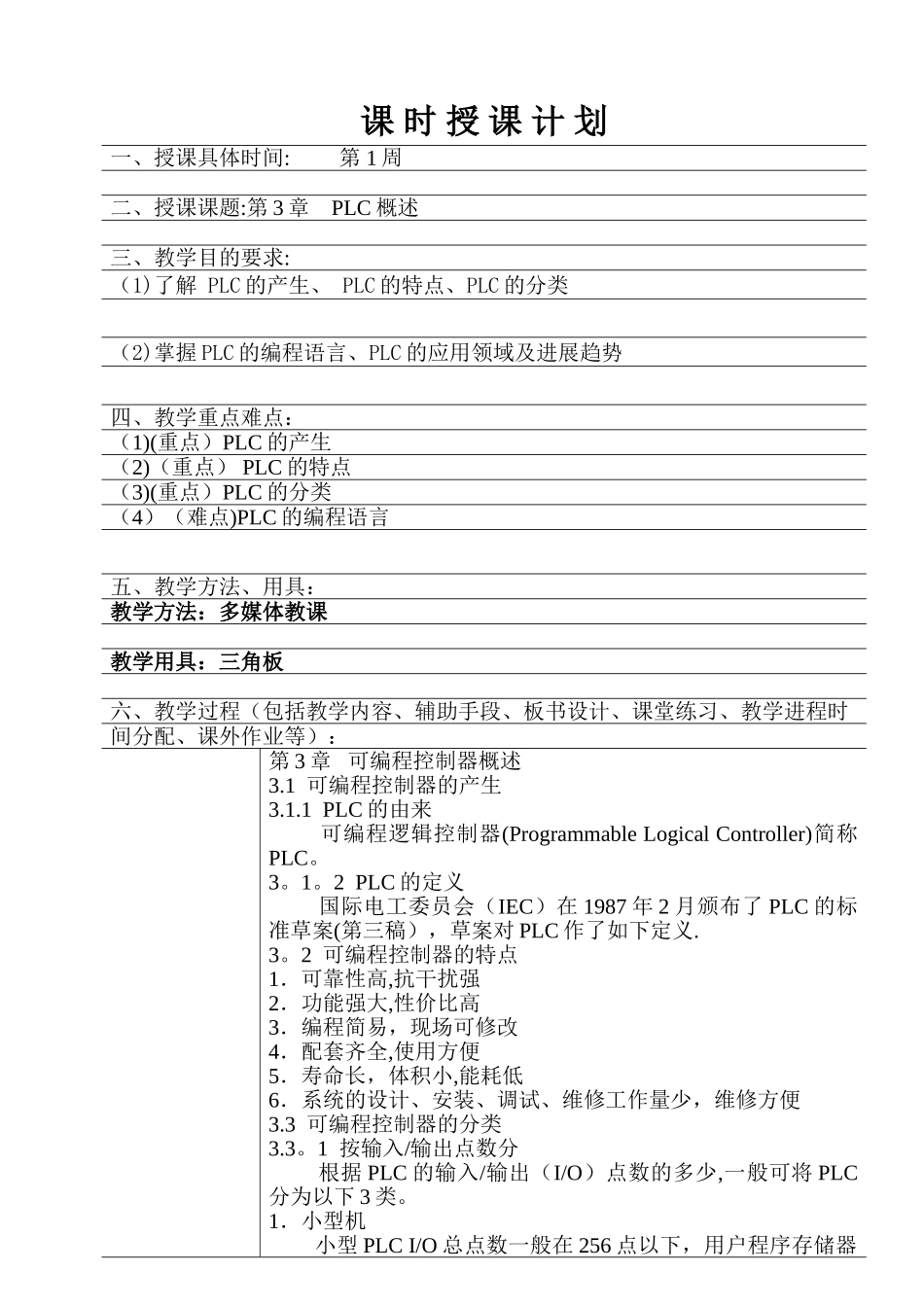

烟 台 机 械 工 程 学 校教 案 课程名称： 电气控制与 PLC 老师姓名: 尹旭涛 系 别: 机电 一体化 课程概况课程名称： 电气控制与 PLC总学时：52周学时:4教学起始周： 第 1 周—— 第 13 周授课班级及时间：班级：高二机电 1 班时间:教材概况(主编、出版社、版次等）：主编：吴丽出版社:高等教育出版社版次：2025 年 9 月第 2 版 教辅概况：课 时 授 课 计 划一、授课具体时间: 第 1 周 二、授课课题:第 3 章 PLC 概述 三、教学目的要求:（1)了解 PLC 的产生、 PLC 的特点、PLC 的分类（2)掌握 PLC 的编程语言、PLC 的应用领域及进展趋势四、教学重点难点：（1)(重点）PLC 的产生（2)（重点） PLC 的特点（3)(重点）PLC 的分类（4）（难点)PLC 的编程语言五、教学方法、用具：教学方法：多媒体教课教学用具：三角板六、教学过程（包括教学内容、辅助手段、板书设计、课堂练习、教学进程时间分配、课外作业等）：第 3 章 可编程控制器概述3.1 可编程控制器的产生3.1.1 PLC 的由来 可编程逻辑控制器(Programmable Logical Controller)简称PLC。3。1。2 PLC 的定义 国际电工委员会（IEC）在 1987 年 2 月颁布了 PLC 的标准草案(第三稿），草案对 PLC 作了如下定义.3。2 可编程控制器的特点1．可靠性高,抗干扰强2．功能强大,性价比高3．编程简易，现场可修改4．配套齐全,使用方便5．寿命长，体积小,能耗低6．系统的设计、安装、调试、维修工作量少，维修方便3.3 可编程控制器的分类3.3。1 按输入/输出点数分 根据 PLC 的输入/输出（I/O）点数的多少,一般可将 PLC分为以下 3 类。1．小型机 小型 PLC I/O 总点数一般在 256 点以下，用户程序存储器容量在 4KB 左右。2．中型机 中型 PLC 的 I/O 总点数在 256～2048 点之间，用户程序存储器容量达到 8KB 左右。3．大型机 大型 PLC 的 I/O 总点数在 2048 点以上，用户程序存储器容量达到 16KB 以上。3。3.2 按结构形式分 根据 PLC 结构形式的不同，可分为整体式和模块式两类。1．整体式2．模块式3。3。3 按生产厂家分 它们是美国 Rockwell 自动化公司所属的 A-B(Allen＆Bradly)公司GE—Fanuc 公司，德国的西门子(SIEMENS）公司法国的施耐德(SCHNEIDER）自动化公司日本的欧姆龙（OMRON）和三菱公司等3。4 可编程控制器的编程语言3.4.1 PLC 编程语言的国际标准 PLC 编程...
