一级、二级、三级配电箱终于说清楚了

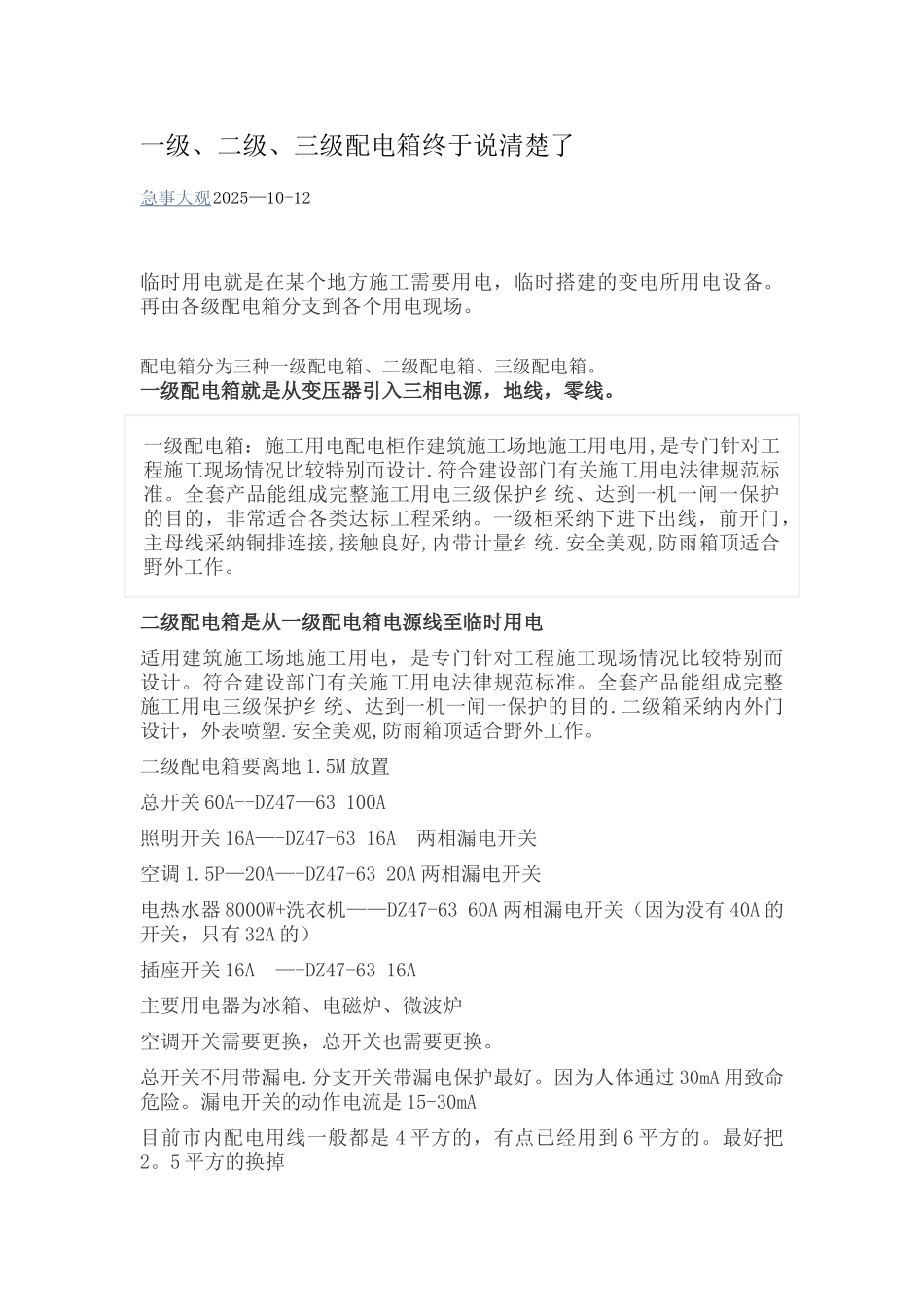

一级、二级、三级配电箱终于说清楚了急事大观 2025—10-12临时用电就是在某个地方施工需要用电，临时搭建的变电所用电设备。再由各级配电箱分支到各个用电现场。配电箱分为三种一级配电箱、二级配电箱、三级配电箱。一级配电箱就是从变压器引入三相电源，地线，零线。一级配电箱：施工用电配电柜作建筑施工场地施工用电用,是专门针对工程施工现场情况比较特别而设计.符合建设部门有关施工用电法律规范标准。全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的，非常适合各类达标工程采纳。一级柜采纳下进下出线，前开门，主母线采纳铜排连接,接触良好,内带计量纟统.安全美观,防雨箱顶适合野外工作。二级配电箱是从一级配电箱电源线至临时用电适用建筑施工场地施工用电，是专门针对工程施工现场情况比较特别而设计。符合建设部门有关施工用电法律规范标准。全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的.二级箱采纳内外门设计，外表喷塑.安全美观,防雨箱顶适合野外工作。二级配电箱要离地 1.5M 放置总开关 60A--DZ47—63 100A照明开关 16A—-DZ47-63 16A 两相漏电开关空调 1.5P—20A—-DZ47-63 20A 两相漏电开关电热水器 8000W+洗衣机——DZ47-63 60A 两相漏电开关（因为没有 40A 的开关，只有 32A 的）插座开关 16A —-DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉空调开关需要更换，总开关也需要更换。总开关不用带漏电.分支开关带漏电保护最好。因为人体通过 30mA 用致命危险。漏电开关的动作电流是 15-30mA目前市内配电用线一般都是 4 平方的，有点已经用到 6 平方的。最好把2。5 平方的换掉三级配电箱是电器设备自身的控制柜.三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱,开关箱下设用电设备，形成三级配电。“两级保护"主要是指采纳漏电保护措施，除在末级开关箱内加装漏电保护器外,还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）.下面为大家介绍配电箱接线图一、家庭配电箱接线图二、一级配电箱接线图二、一级配电箱接线图
