一级圆柱齿轮减速箱设计说明书

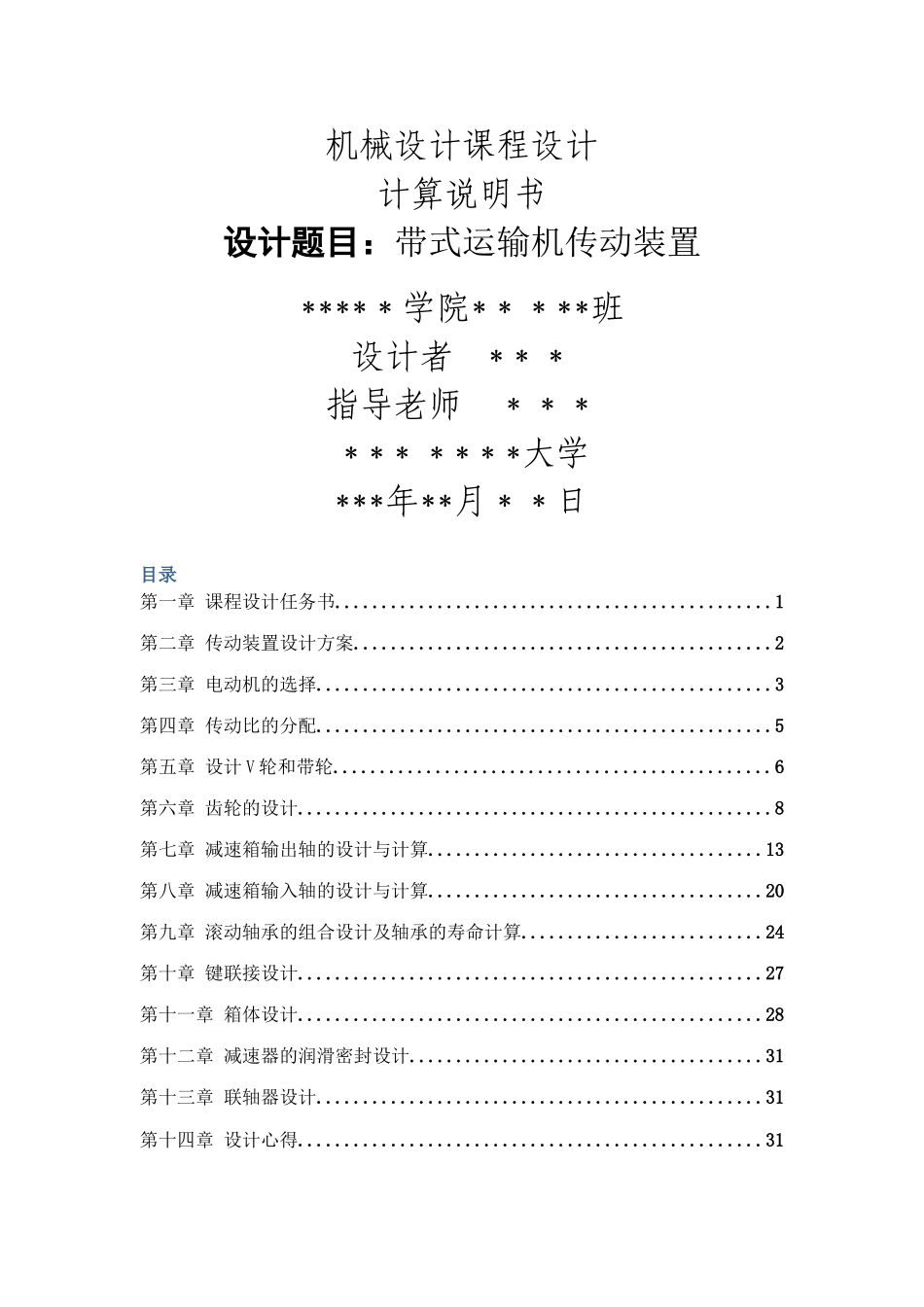

机械设计课程设计计算说明书设计题目：带式运输机传动装置****＊学院*＊＊**班设计者 *＊＊指导老师 ＊＊＊＊*＊＊*＊*大学***年**月＊＊日目录第一章 课程设计任务书...............................................1第二章 传动装置设计方案.............................................2第三章 电动机的选择.................................................3第四章 传动比的分配.................................................5第五章 设计 V 轮和带轮...............................................6第六章 齿轮的设计...................................................8第七章 减速箱输出轴的设计与计算....................................13第八章 减速箱输入轴的设计与计算....................................20第九章 滚动轴承的组合设计及轴承的寿命计算..........................24第十章 键联接设计..................................................27第十一章 箱体设计..................................................28第十二章 减速器的润滑密封设计......................................31第十三章 联轴器设计................................................31第十四章 设计心得..................................................31第十五章 主要参考文献..............................................32第一章 课程设计任务书1．设计题目：设计带式输送机的传动装置(简图如下）2．工作条件:带式输送机连续单向运转,工作平稳无过载，空载起动，输送带速度允许误差±5% ;两班制工作(每班按 8 小时计算），使用期限 10 年，小批量生产;动力来源三相沟通电（220V/380V）.3．带状输送机原始数据项目设计方案1011021031041051061071081011011112输 送 带 拉力 F(N）110012001300140015001600300022002400310026002500输 送 带 速度V（m/s）1.51。71。551.551。71。81.51。61.51.41.52.0卷 筒 直 径D（mm）2502702502502803004004004204204204004．设计成果:① 设计说明书一份。② 总装图一张,零件图若干。第二章 传动装置设计方案 本组实验数据为第 109 组实验数据：运送带工作拉力 F/N 2400 .运输带工作速度 v/(m/s) 1 。 5 .卷筒直径 D/mm 420 。1）外传动机构为 V 带传动.2）减速器为一级展开式圆柱齿轮减速器。3）方案简图如下4）该方案...
