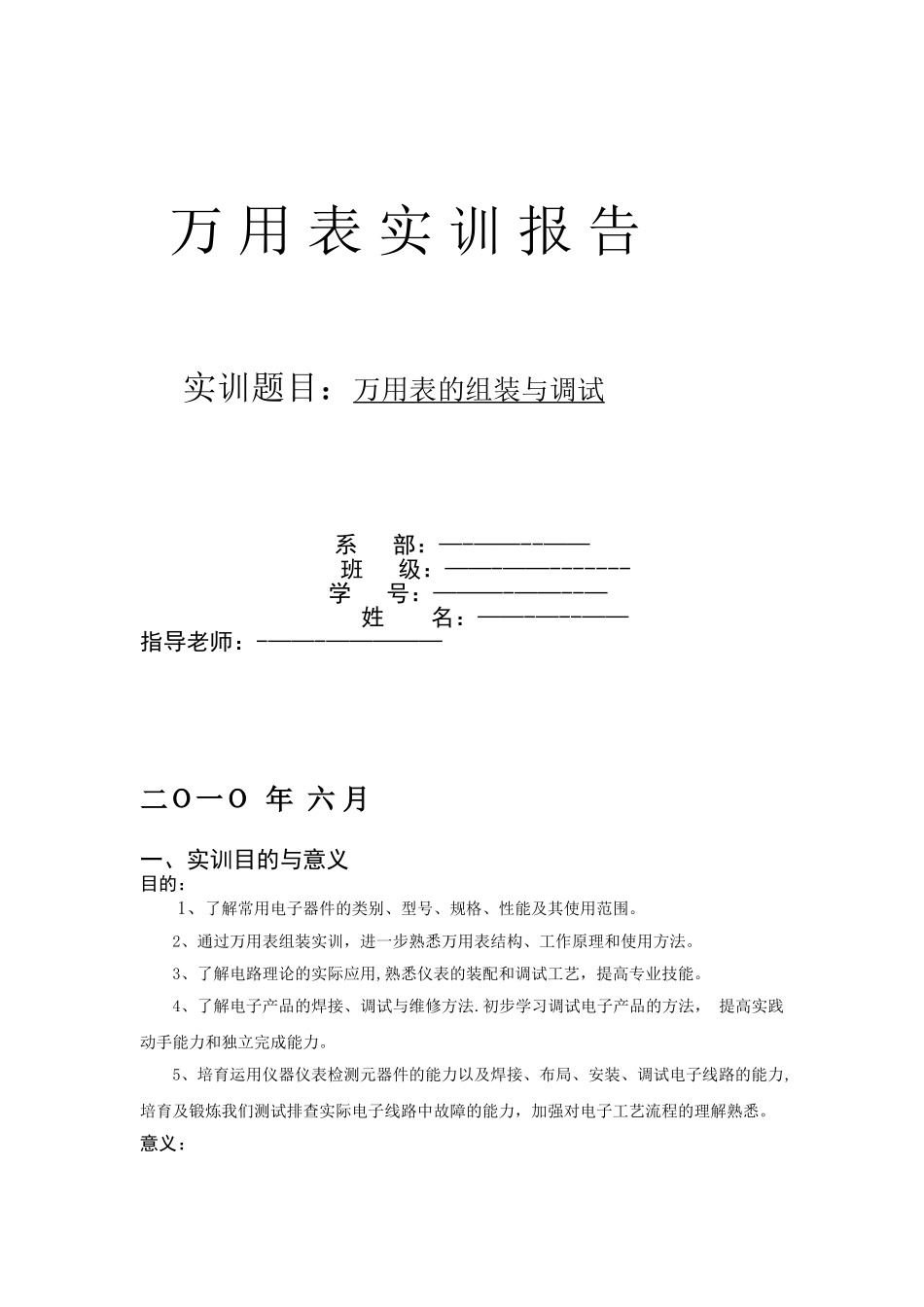

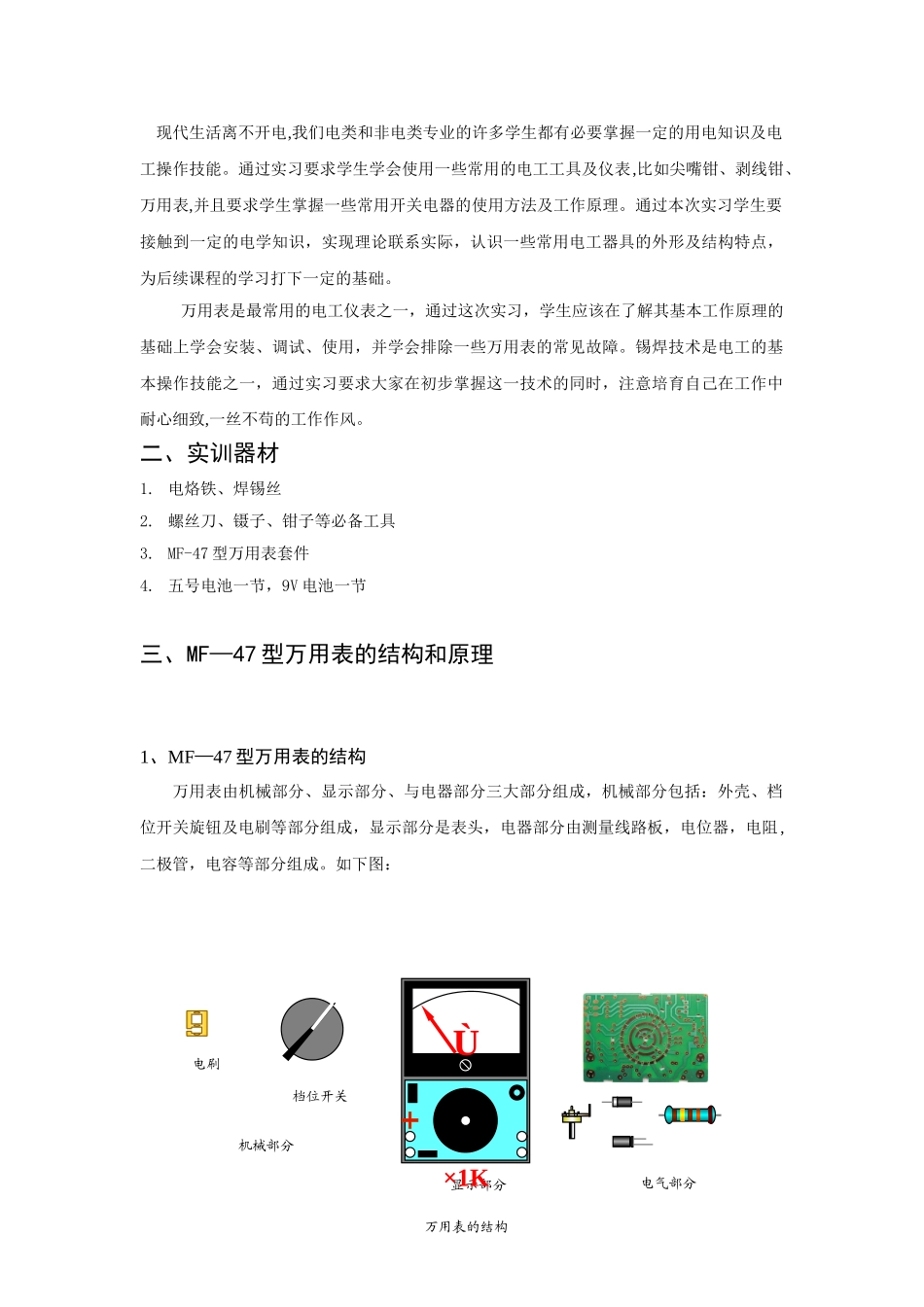

万 用 表 实 训 报 告 实训题目：万用表的组装与调试系 部：—-——--—— 班 级：——-——------- 学 号：———-——--— 姓 名：——-—--——指导老师：-——-—————二Ｏ一Ｏ 年 六 月一、实训目的与意义目的： 1、了解常用电子器件的类别、型号、规格、性能及其使用范围。 2、通过万用表组装实训，进一步熟悉万用表结构、工作原理和使用方法。 3、了解电路理论的实际应用,熟悉仪表的装配和调试工艺，提高专业技能。 4、了解电子产品的焊接、调试与维修方法.初步学习调试电子产品的方法， 提高实践动手能力和独立完成能力。5、培育运用仪器仪表检测元器件的能力以及焊接、布局、安装、调试电子线路的能力,培育及锻炼我们测试排查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。意义：现代生活离不开电,我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。通过实习要求学生学会使用一些常用的电工工具及仪表,比如尖嘴钳、剥线钳、万用表,并且要求学生掌握一些常用开关电器的使用方法及工作原理。通过本次实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。万用表是最常用的电工仪表之一，通过这次实习，学生应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培育自己在工作中耐心细致,一丝不苟的工作作风。二、实训器材1. 电烙铁、焊锡丝2. 螺丝刀、镊子、钳子等必备工具3. MF-47 型万用表套件4. 五号电池一节，9V 电池一节三、MF—47 型万用表的结构和原理1、MF—47 型万用表的结构万用表由机械部分、显示部分、与电器部分三大部分组成，机械部分包括：外壳、档位开关旋钮及电刷等部分组成，显示部分是表头，电器部分由测量线路板，电位器，电阻,二极管，电容等部分组成。如下图：电气部分显示部分 ×1K Ù机械部分电刷档位开关 万用表的结构 表头是万用表的测量显视装置，指针式万用表采纳控制显示面板＋表头一体化结构；档位开关用来选择被测电量的种类和量程；测量线路板将不同性质和大小的被测电量转换为表头所能接受的直流电流。万用表可以测量直流电流、直流电压、沟通电压和电阻等多种电量。当转换开关拨到直流电流档，可分别与 5 个接触点接通，用于...
