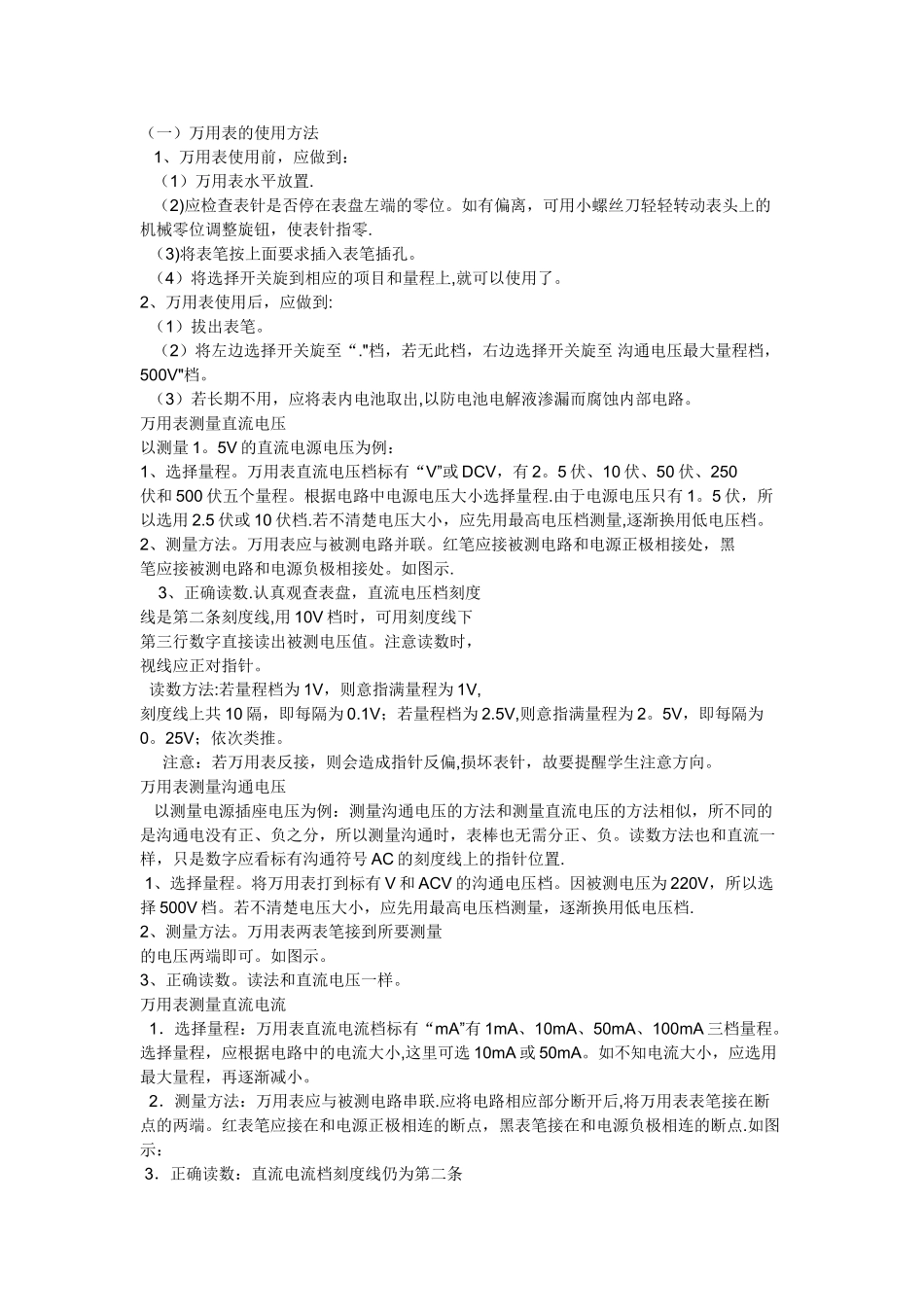

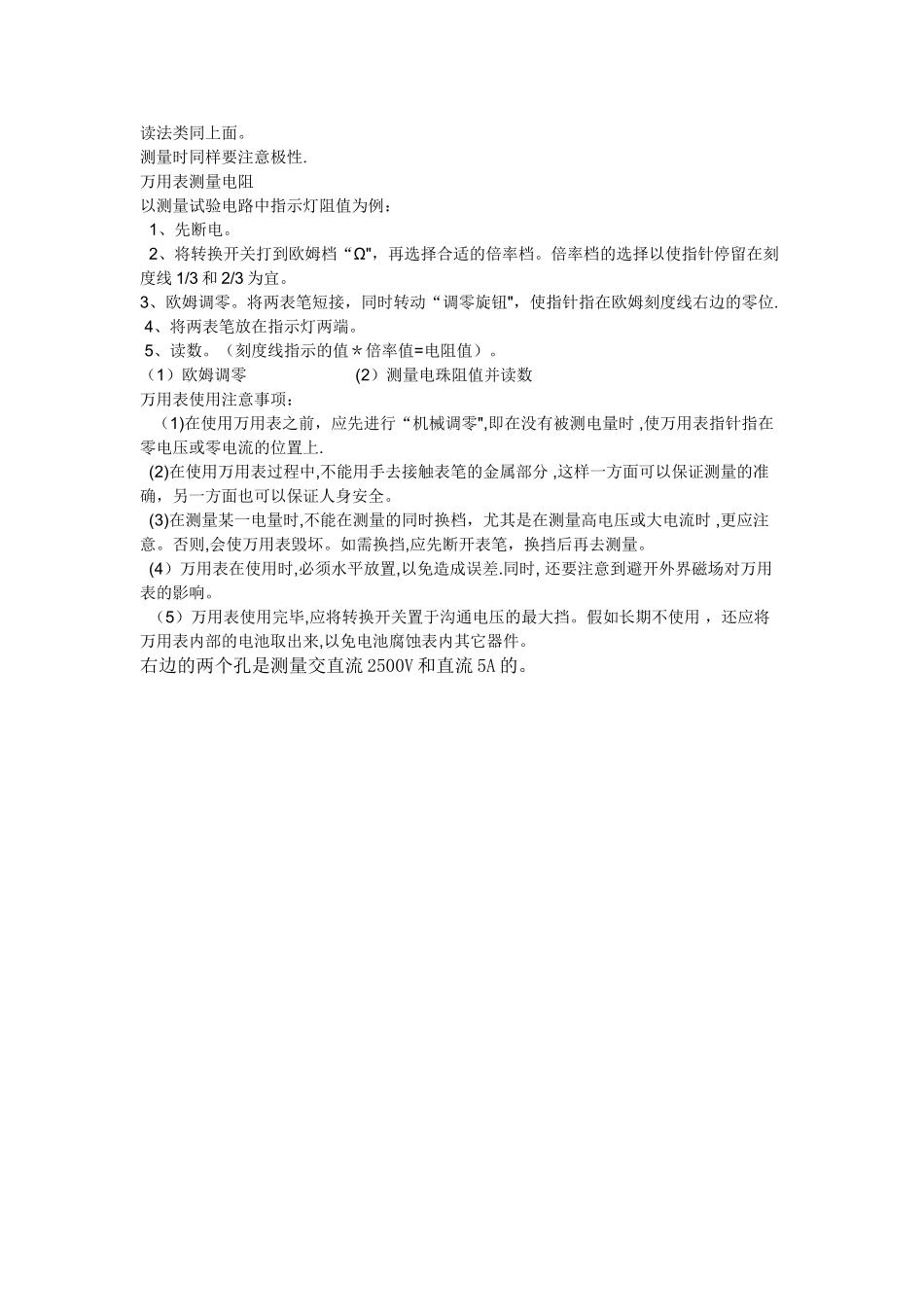

MF500—B 型万用表说明书MF500—B 型万用电表是一种高灵敏度、多量限的携带整流系仪表。该仪表共具有二十九个测量量限,能分别测量交直流电压、交直流电源、电阻，适宜于无线电、电讯及电工事业单位作一般测量之用。MF500 型万用表的外观如图 2—3 所示。图 2-3 MF500—B 型万用电表使用时,将红表笔接“+”，黑表笔接“＊"。具体使用方法如下：1．测量交直流电压把转换开关拨到交直流电压档，量程开关拨到直流电压档或沟通电压档.直流电压有 2。5V，10V，50V，250V,500V 五个量程,沟通电压有 10V，50V，250V,500V 四个量程。在测量未知电压时量程应选最大量程，然后逐渐减少到合适档位(使指针偏转刻度在 1/3 到 2/3 满刻度之间），以免烧坏万用表。将表笔并联接于被测点，若为直流电压时，红表笔接“+",黑表笔接“-"，若正负极性接反，会造成指针损坏.读相应的刻度线.在使用万用表时应特别注意万用表表头标尺的刻度线,其中自上而下第一条是欧姆档刻度线，二条是电压、电流的共用刻度线,大部分万用表第三条是沟通电压 10V 专用刻度线.2．测量电阻把转换开关拨到欧姆档，倍率开关拨到恰当的位置，把被测电阻接在表笔间,表头上的读数乘上倍率，就是所测电阻的阻值,使用万用表测量电阻时，要注意调零。3．测量电流把转换开关拨到电流档，量程开关拨到直流电流档或沟通电流档。万用表的电压档和电流档的使用有许多相似之处，使用万用表测电流时将表笔串联在被测电路中。以 MF500 型指针式万用表为例，介绍万用表的使用方法： （1)表头 万用表的表头是灵敏电流计。表头上的表盘印有多种符号，刻度线和数值。符号 A 一 V一 Ω 表示这只电表是可以测量电流、电压和电阻的多用表.表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零,左端为∞，刻度值分布是不均匀的。符号“－”或“DC”表示直流，“~”或“AC”表示沟通，“～"表示沟通和直流共用的刻度线。刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。 表头上还设有机械零位调整旋钮，位于表盘下部中间的位置，用以校正指针在左端指零位。 MF500 型多用表有 4 条刻度线。从上往下数，第一条刻度线是测量电阻时读取电阻值的欧母刻度线。第二条刻度线是用于沟通和直流的电流、电压读数的共用刻度线.第三条刻度线是测量 10V 以下沟通电压的专用刻度线。第四刻度线是测量音频电平（Audio level) -10~+22dB （2)转换开关 转换开关的作用是...
