万用表实验报告VIP专享

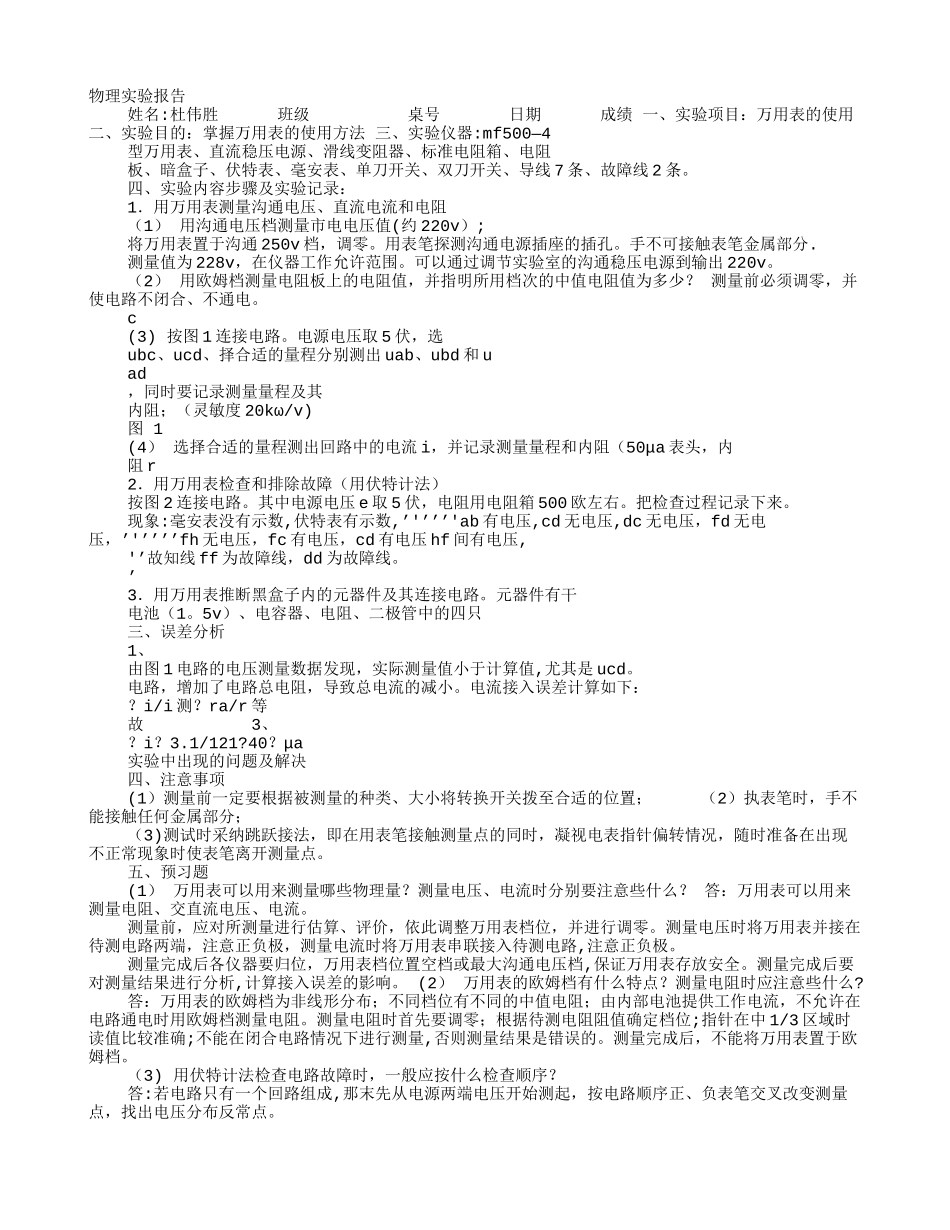

物理实验报告姓名: 杜伟胜班级桌号日期成绩 一、实验项目：万用表的使用 二、实验目的：掌握万用表的使用方法 三、实验仪器:mf500—4型万用表、直流稳压电源、滑线变阻器、标准电阻箱、电阻板、暗盒子、伏特表、毫安表、单刀开关、双刀开关、导线 7 条、故障线 2 条。四、实验内容步骤及实验记录：1．用万用表测量沟通电压、直流电流和电阻（1 ） 用沟通电压档测量市电电压值(约 220v）;将万用表置于沟通 250v 档，调零。用表笔探测沟通电源插座的插孔。手不可接触表笔金属部分.测量值为 228v，在仪器工作允许范围。可以通过调节实验室的沟通稳压电源到输出 220v。（2 ） 用欧姆档测量电阻板上的电阻值，并指明所用档次的中值电阻值为多少？ 测量前必须调零，并使电路不闭合、不通电。c(3) 按图 1 连接电路。电源电压取 5 伏，选ubc、ucd、择合适的量程分别测出 uab、ubd 和 uad，同时要记录测量量程及其内阻；（灵敏度 20kω/v) 图 1(4 ） 选择合适的量程测出回路中的电流 i，并记录测量量程和内阻（50μa 表头，内阻 r2．用万用表检查和排除故障（用伏特计法）按图 2 连接电路。其中电源电压 e 取 5 伏，电阻用电阻箱 500 欧左右。把检查过程记录下来。现象:毫安表没有示数,伏特表有示数,’'’’’'ab 有电压,cd 无电压,dc 无电压，fd 无电’压， '’’’’fh 无电压，fc 有电压，cd 有电压 hf 间有电压,'’故知线 ff 为故障线，dd 为故障线。’3．用万用表推断黑盒子内的元器件及其连接电路。元器件有干电池（1。5v）、电容器、电阻、二极管中的四只三、误差分析1、由图 1 电路的电压测量数据发现，实际测量值小于计算值,尤其是 ucd。电路，增加了电路总电阻，导致总电流的减小。电流接入误差计算如下：？i/i 测？ra/r 等 故3、？i？3.1/121?40？μa实验中出现的问题及解决四、注意事项(1 ）测量前一定要根据被测量的种类、大小将转换开关拨至合适的位置；（2）执表笔时，手不能接触任何金属部分；（3)测试时采纳跳跃接法，即在用表笔接触测量点的同时，凝视电表指针偏转情况，随时准备在出现不正常现象时使表笔离开测量点。五、预习题(1 ） 万用表可以用来测量哪些物理量？测量电压、电流时分别要注意些什么？ 答：万用表可以用来测量电阻、交直流电压、电流。测量前，应对所测量进行估算、评价，依此调整万用表档位，并进行调零。测量电压时将万用表并接在待测电路两端，注...
