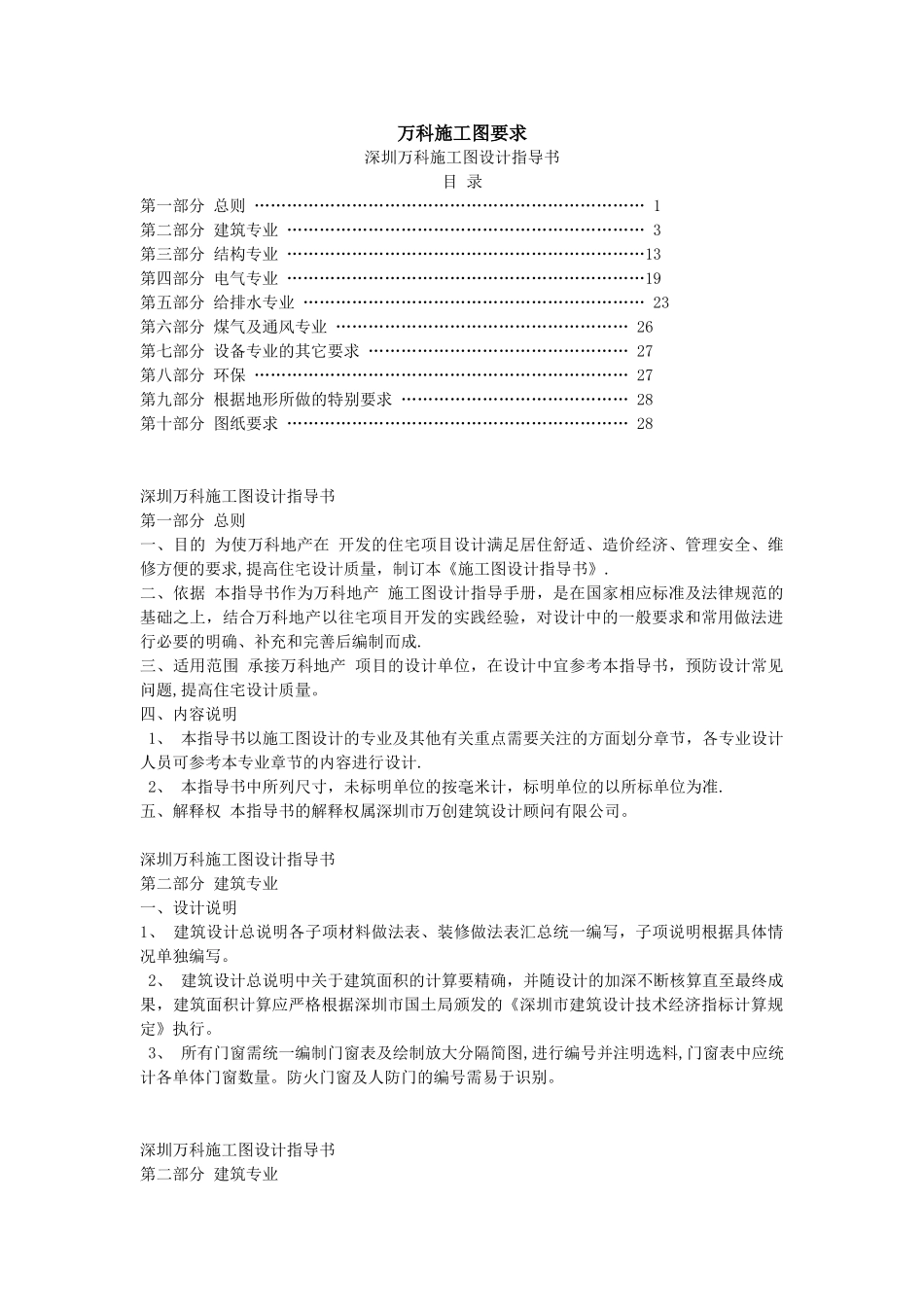

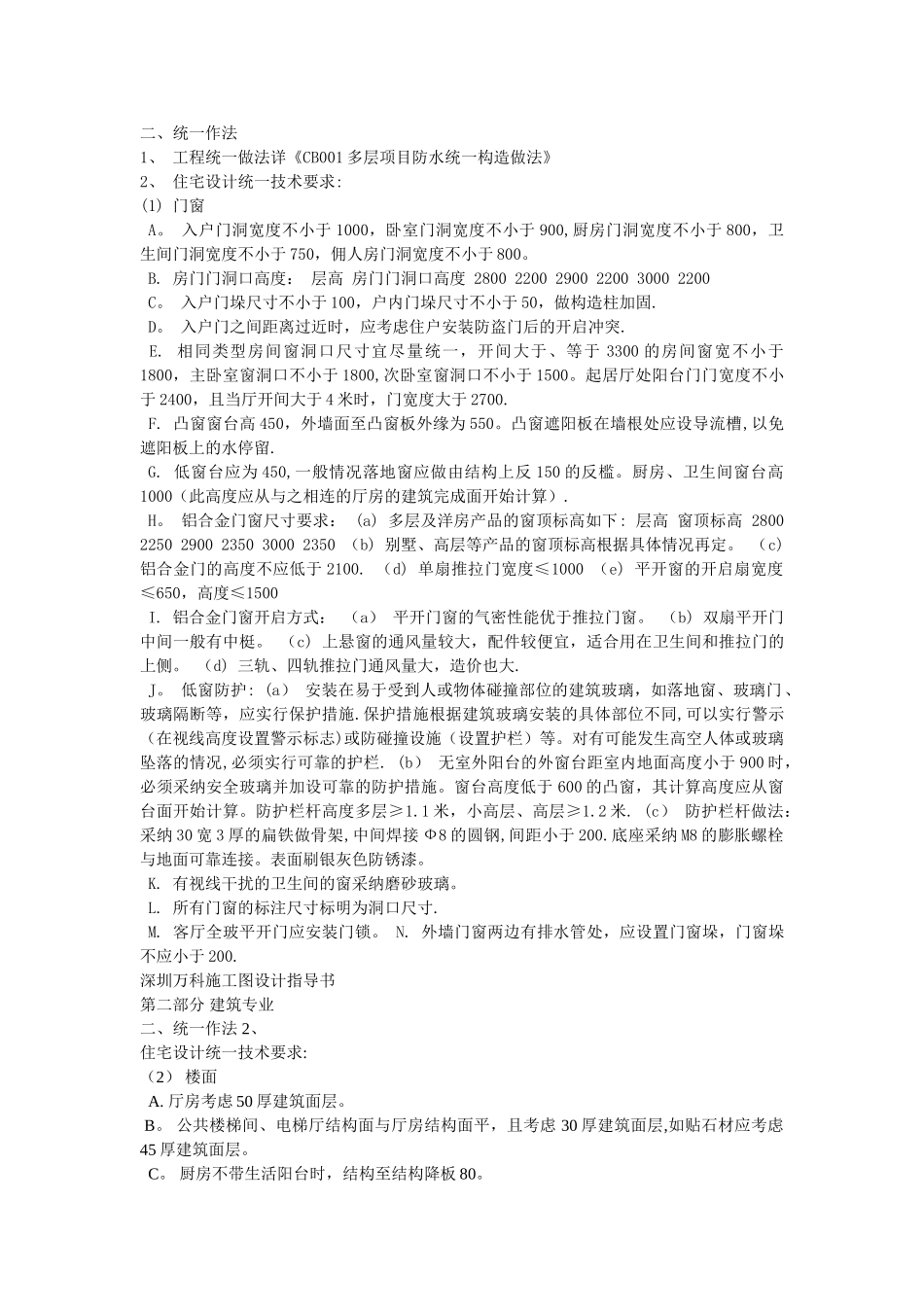

万科施工图要求深圳万科施工图设计指导书 目 录 第一部分 总则 ……………………………………………………………… 1 第二部分 建筑专业 ………………………………………………………… 3 第三部分 结构专业 …………………………………………………………13第四部分 电气专业 …………………………………………………………19 第五部分 给排水专业 ……………………………………………………… 23第六部分 煤气及通风专业 ……………………………………………… 26第七部分 设备专业的其它要求 ………………………………………… 27第八部分 环保 …………………………………………………………… 27 第九部分 根据地形所做的特别要求 …………………………………… 28 第十部分 图纸要求 ……………………………………………………… 28 深圳万科施工图设计指导书 第一部分 总则 一、目的 为使万科地产在 开发的住宅项目设计满足居住舒适、造价经济、管理安全、维修方便的要求,提高住宅设计质量，制订本《施工图设计指导书》. 二、依据 本指导书作为万科地产 施工图设计指导手册，是在国家相应标准及法律规范的基础之上，结合万科地产以往宅项目开发的实践经验，对设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成. 三、适用范围 承接万科地产 项目的设计单位，在设计中宜参考本指导书，预防设计常见问题,提高住宅设计质量。四、内容说明 1、 本指导书以施工图设计的专业及其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进行设计. 2、 本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准. 五、解释权 本指导书的解释权属深圳市万创建筑设计顾问有限公司。 深圳万科施工图设计指导书 第二部分 建筑专业一、设计说明 1、 建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说明根据具体情况单独编写。 2、 建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核算直至最终成果，建筑面积计算应严格根据深圳市国土局颁发的《深圳市建筑设计技术经济指标计算规定》执行。 3、 所有门窗需统一编制门窗表及绘制放大分隔简图,进行编号并注明选料,门窗表中应统计各单体门窗数量。防火门窗及人防门的编号需易于识别。 深圳万科施工图设计指导书 第二部分 建筑专业 二、统一作法 1、 工程统...
