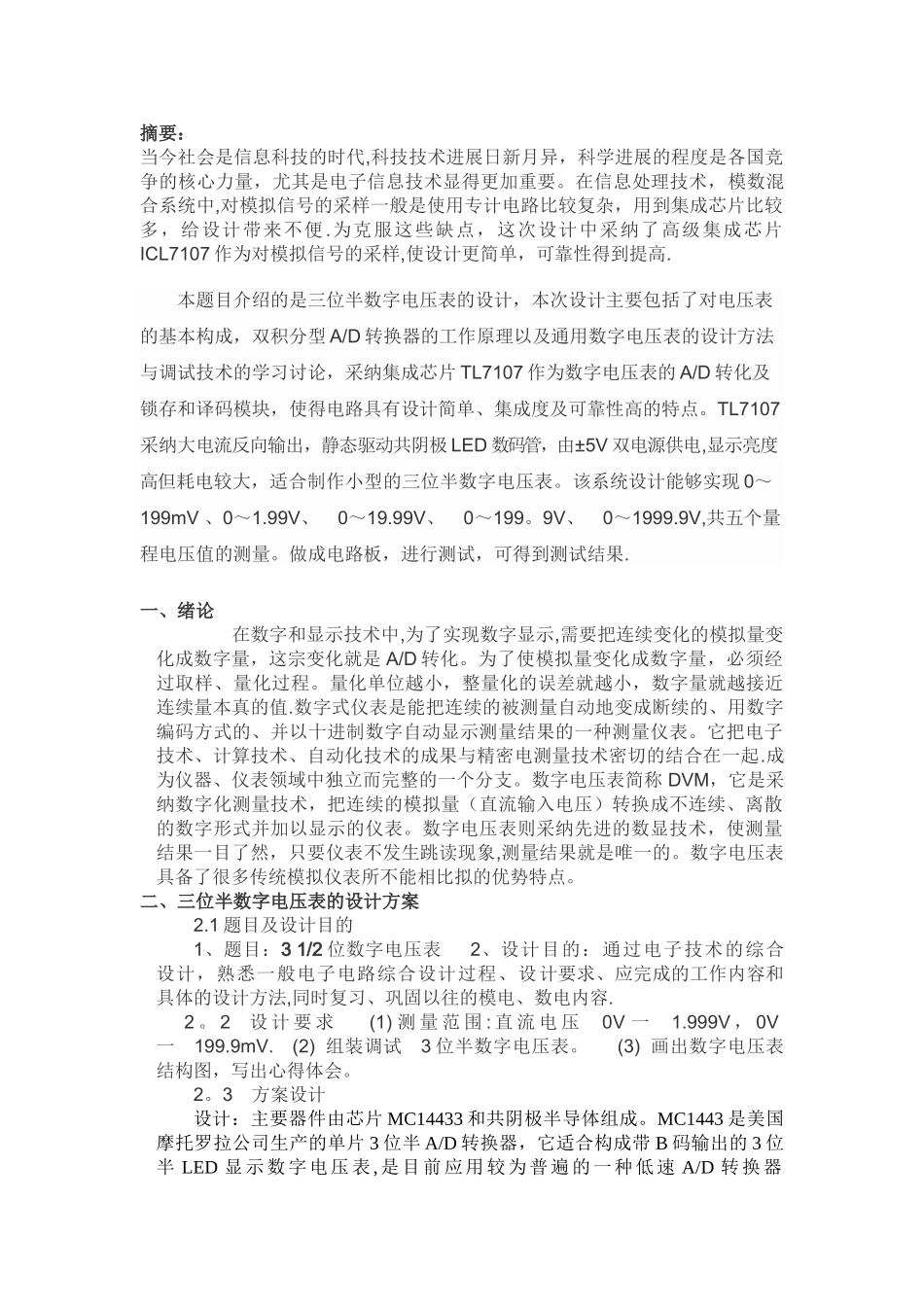

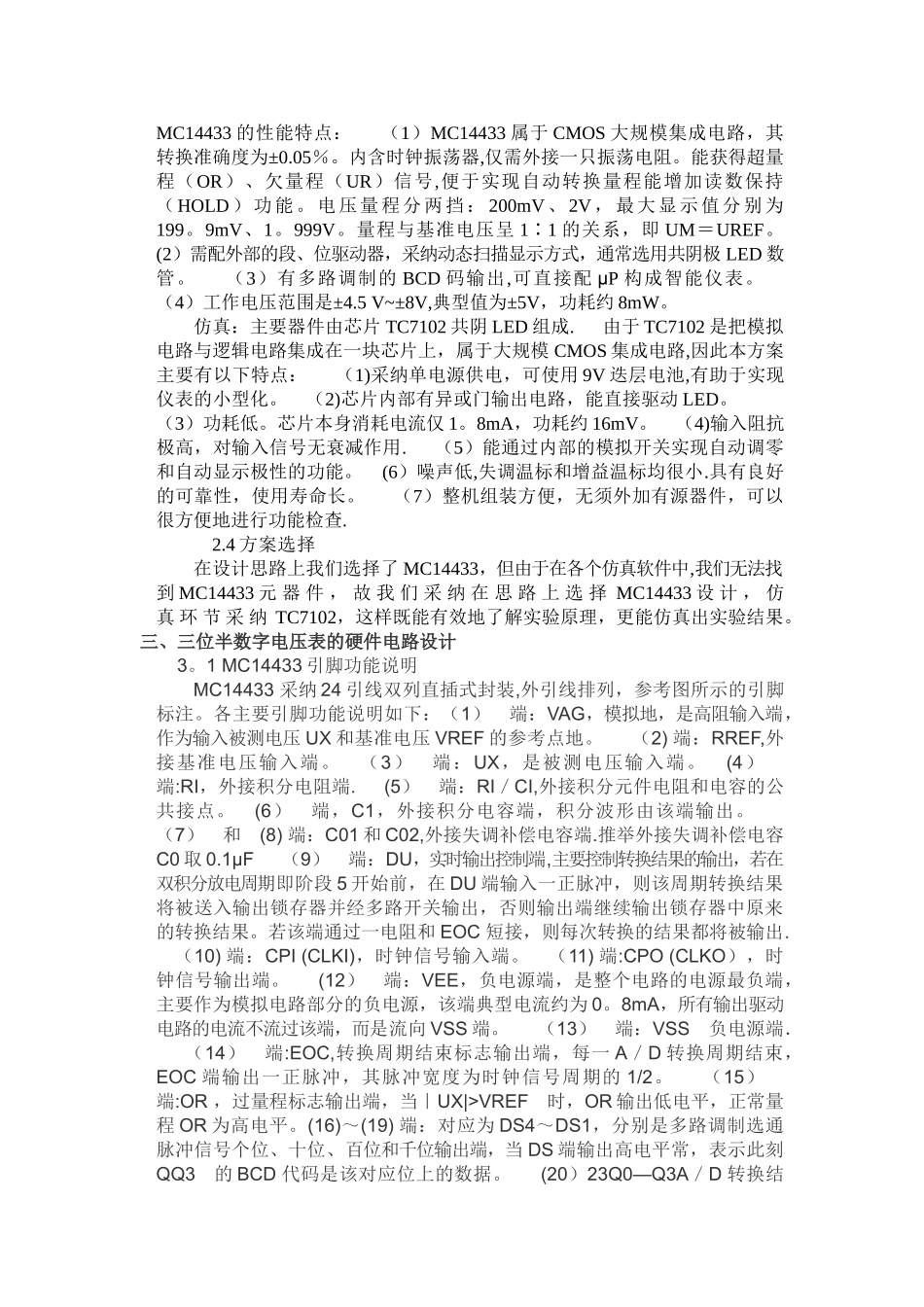

摘要：当今社会是信息科技的时代,科技技术进展日新月异，科学进展的程度是各国竞争的核心力量，尤其是电子信息技术显得更加重要。在信息处理技术，模数混合系统中,对模拟信号的采样一般是使用专计电路比较复杂，用到集成芯片比较多，给设计带来不便.为克服这些缺点，这次设计中采纳了高级集成芯片ICL7107 作为对模拟信号的采样,使设计更简单，可靠性得到提高.本题目介绍的是三位半数字电压表的设计，本次设计主要包括了对电压表的基本构成，双积分型 A/D 转换器的工作原理以及通用数字电压表的设计方法与调试技术的学习讨论，采纳集成芯片 TL7107 作为数字电压表的 A/D 转化及锁存和译码模块，使得电路具有设计简单、集成度及可靠性高的特点。TL7107采纳大电流反向输出，静态驱动共阴极 LED 数码管，由±5V 双电源供电,显示亮度高但耗电较大，适合制作小型的三位半数字电压表。该系统设计能够实现 0～199mV 、0～1.99V、 0～19.99V、 0～199。9V、 0～1999.9V,共五个量程电压值的测量。做成电路板，进行测试，可得到测试结果. 一、绪论 在数字和显示技术中,为了实现数字显示,需要把连续变化的模拟量变化成数字量，这宗变化就是 A/D 转化。为了使模拟量变化成数字量，必须经过取样、量化过程。量化单位越小，整量化的误差就越小，数字量就越接近连续量本真的值.数字式仪表是能把连续的被测量自动地变成断续的、用数字编码方式的、并以十进制数字自动显示测量结果的一种测量仪表。它把电子技术、计算技术、自动化技术的成果与精密电测量技术密切的结合在一起.成为仪器、仪表领域中独立而完整的一个分支。数字电压表简称 DVM，它是采纳数字化测量技术，把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式并加以显示的仪表。数字电压表则采纳先进的数显技术，使测量结果一目了然，只要仪表不发生跳读现象,测量结果就是唯一的。数字电压表具备了很多传统模拟仪表所不能相比拟的优势特点。二、三位半数字电压表的设计方案 2.1 题目及设计目的1、题目：3 1/2 位数字电压表 2、设计目的：通过电子技术的综合设计，熟悉一般电子电路综合设计过程、设计要求、应完成的工作内容和具体的设计方法,同时复习、巩固以往的模电、数电内容. 2 。 2 设 计 要 求 (1) 测 量 范 围 : 直 流 电 压 0V 一 1.999V ， 0V 一 199.9mV. (2) 组装调试 3 位半数字电压表。 (3) 画出数字电压表结构图，写出心...
