三坐标测量机作业指导书

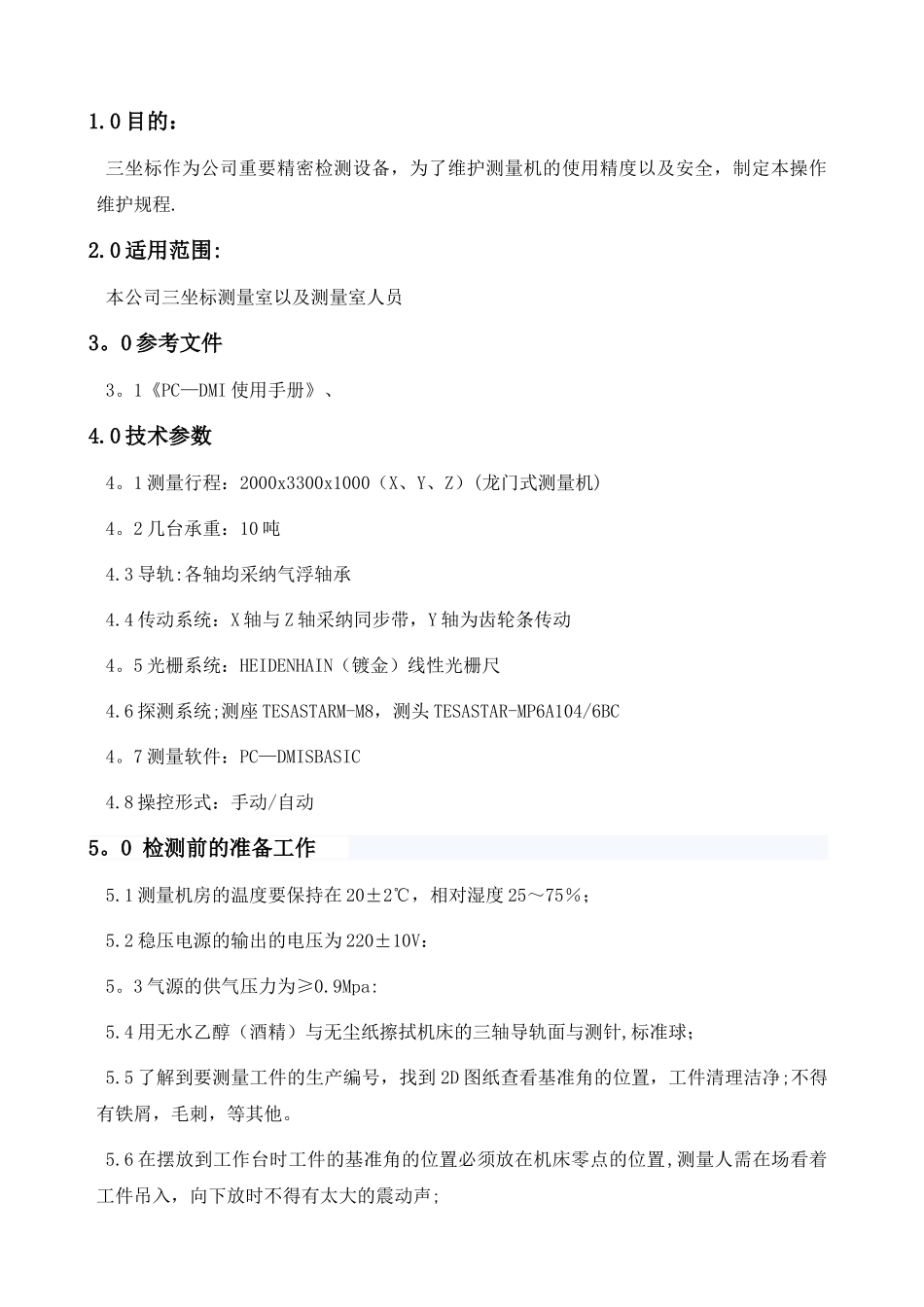

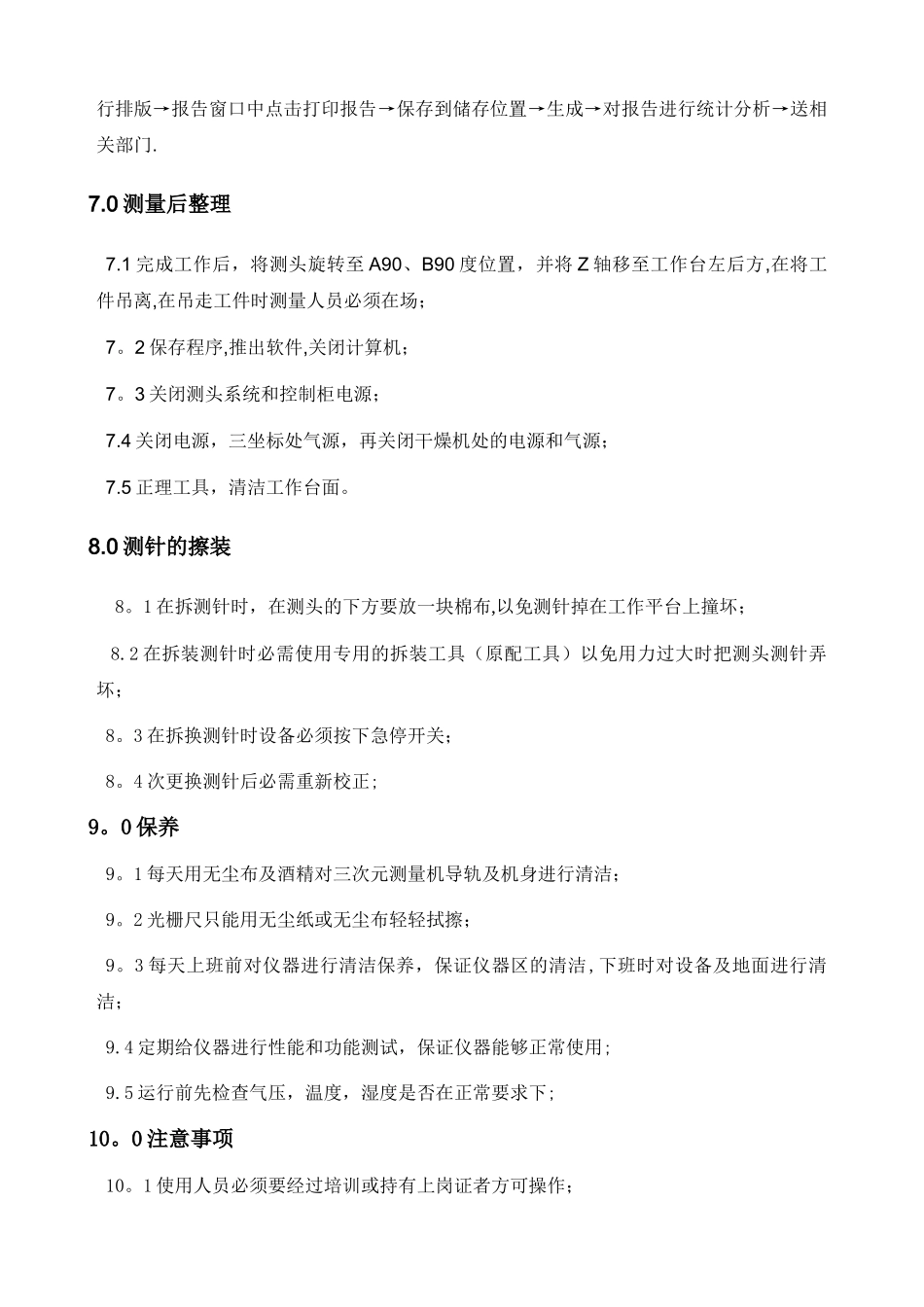

1.0 目的：三坐标作为公司重要精密检测设备，为了维护测量机的使用精度以及安全，制定本操作维护规程.2.0 适用范围:本公司三坐标测量室以及测量室人员3。0 参考文件3。1《PC—DMI 使用手册》、4.0 技术参数4。1 测量行程：2000x3300x1000（X、Y、Z）(龙门式测量机)4。2 几台承重：10 吨4.3 导轨:各轴均采纳气浮轴承4.4 传动系统：X 轴与 Z 轴采纳同步带，Y 轴为齿轮条传动4。5 光栅系统：HEIDENHAIN（镀金）线性光栅尺4.6 探测系统;测座 TESASTARM-M8，测头 TESASTAR-MP6A104/6BC4。7 测量软件：PC—DMISBASIC4.8 操控形式：手动/自动5。0 检测前的准备工作5.1 测量机房的温度要保持在 20±2℃，相对湿度 25～75％；5.2 稳压电源的输出的电压为 220±10V：5。3 气源的供气压力为≥0.9Mpa:5.4 用无水乙醇（酒精）与无尘纸擦拭机床的三轴导轨面与测针,标准球；5.5 了解到要测量工件的生产编号，找到 2D 图纸查看基准角的位置，工件清理洁净;不得有铁屑，毛刺，等其他。5.6 在摆放到工作台时工件的基准角的位置必须放在机床零点的位置,测量人需在场看着工件吊入，向下放时不得有太大的震动声;5。7 需要 3D 数据时，到 UG 软件里进行转换，打开文件→导出 IGES→选中要导出的文件→输出保存的位置→点击应用；5.8 打开干燥机，注意需要先通气在通电源→打开三坐标处的气源，气源需达到 0。4-0.6MPa,→开启电源，控制柜电源和测头控制器。6。0 工作程序6。1 新建测量零件文件架，打开 PC—DMIS Premium 2025(Release）软件→弹出测头文件窗口点击确定→操纵盒上按下 SERVO PWR ON 按钮进行加电→提示机床回家→新建测量文件→填写零件名称及生产编号→点击确认；6。2 校验测头步骤:操作→校验编辑→激活测头→添加角度→激活测尖列表中选中要使用的角度→点击测量按钮→进行校验中→查看结果→范围在 0。003~0。001mm→确定；6.3 导入数据→文件→导入→IGES→处理→确认→查看数据的坐标是否与工具摆放的一致。6.4 手动建立坐标→根据图纸的设计基准或装配基准建立零件坐标系，(选择一个光洁的精加工过的平面很重要，一个粗糙的面是不能用于建立坐标系的,会影响坐标的精度）→插入→坐标系→新建，6.5 一般用 3 、2、1 法来建立坐标系→第一步测量平面 1，零件找正 Z 向以及确定 Z 轴原点,确定第一轴线(选择垂直于零件轴线的平面而不是选择垂直于机器坐标轴的平面。假如这个平面上有灰...
