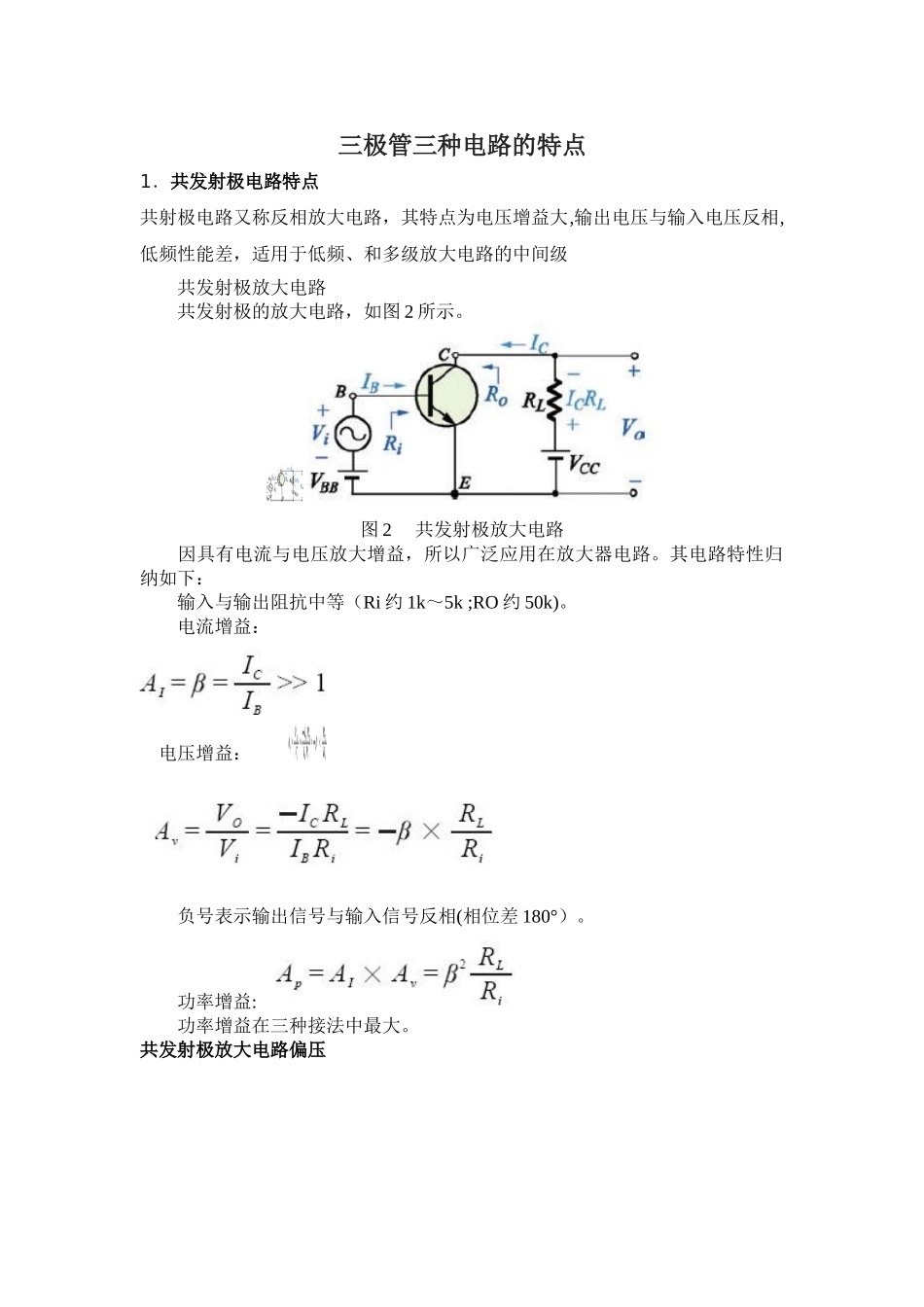

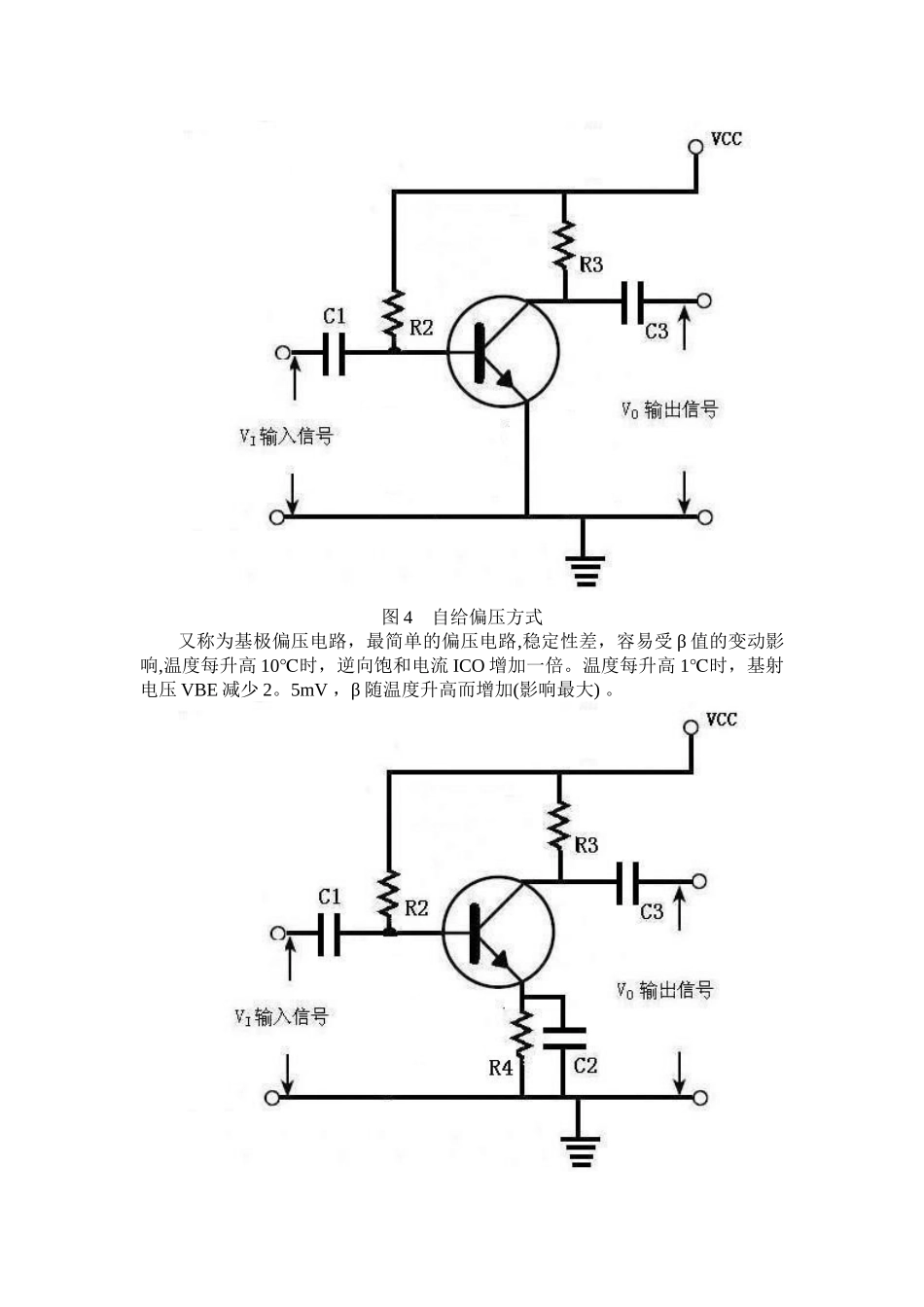

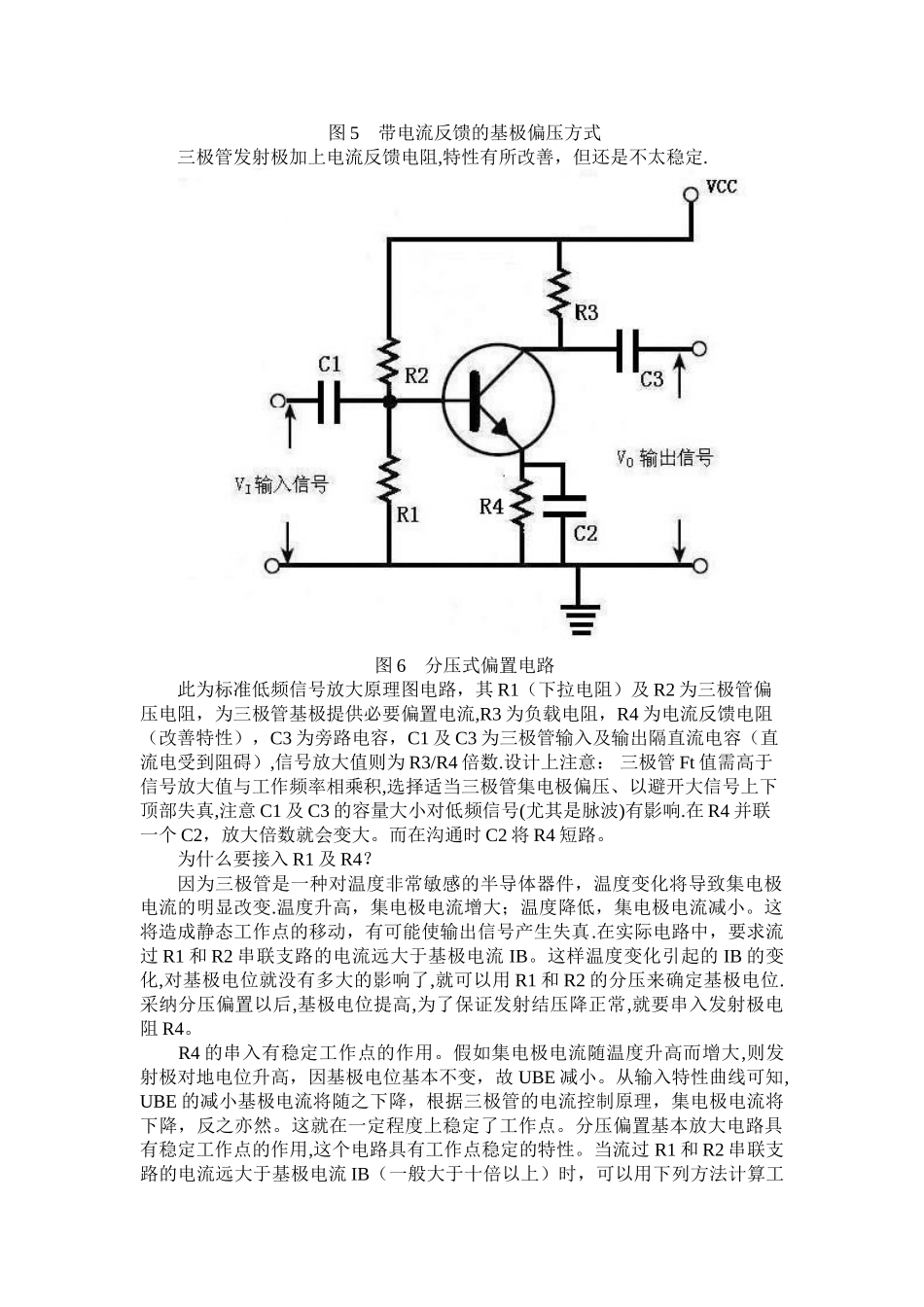

三极管三种电路的特点1．共发射极电路特点共射极电路又称反相放大电路，其特点为电压增益大,输出电压与输入电压反相,低频性能差，适用于低频、和多级放大电路的中间级 共发射极放大电路 共发射极的放大电路，如图 2 所示。 图 2 共发射极放大电路 因具有电流与电压放大增益，所以广泛应用在放大器电路。其电路特性归纳如下： 输入与输出阻抗中等（Ri 约 1k～5k ;RO 约 50k)。 电流增益： 电压增益： 负号表示输出信号与输入信号反相(相位差 180°）。 功率增益: 功率增益在三种接法中最大。共发射极放大电路偏压 图 4 自给偏压方式 又称为基极偏压电路，最简单的偏压电路,稳定性差，容易受 β 值的变动影响,温度每升高 10℃时，逆向饱和电流 ICO 增加一倍。温度每升高 1℃时，基射电压 VBE 减少 2。5mV ，β 随温度升高而增加(影响最大) 。 图 5 带电流反馈的基极偏压方式 三极管发射极加上电流反馈电阻,特性有所改善，但还是不太稳定. 图 6 分压式偏置电路 此为标准低频信号放大原理图电路，其 R1（下拉电阻）及 R2 为三极管偏压电阻，为三极管基极提供必要偏置电流,R3 为负载电阻，R4 为电流反馈电阻（改善特性），C3 为旁路电容，C1 及 C3 为三极管输入及输出隔直流电容（直流电受到阻碍）,信号放大值则为 R3/R4 倍数.设计上注意： 三极管 Ft 值需高于信号放大值与工作频率相乘积,选择适当三极管集电极偏压、以避开大信号上下顶部失真,注意 C1 及 C3 的容量大小对低频信号(尤其是脉波)有影响.在 R4 并联一个 C2，放大倍数就会变大。而在沟通时 C2 将 R4 短路。为什么要接入 R1 及 R4？因为三极管是一种对温度非常敏感的半导体器件，温度变化将导致集电极电流的明显改变.温度升高，集电极电流增大；温度降低，集电极电流减小。这将造成静态工作点的移动，有可能使输出信号产生失真.在实际电路中，要求流过 R1 和 R2 串联支路的电流远大于基极电流 IB。这样温度变化引起的 IB 的变化,对基极电位就没有多大的影响了,就可以用 R1 和 R2 的分压来确定基极电位.采纳分压偏置以后,基极电位提高,为了保证发射结压降正常,就要串入发射极电阻 R4。 R4 的串入有稳定工作点的作用。假如集电极电流随温度升高而增大,则发射极对地电位升高，因基极电位基本不变，故 UBE 减小。从输入特性曲线可知,UBE 的减小基极电流将随之下降，根据三极管的电流控制原理，集电极...
