三枯围堰拆除施工专项方案

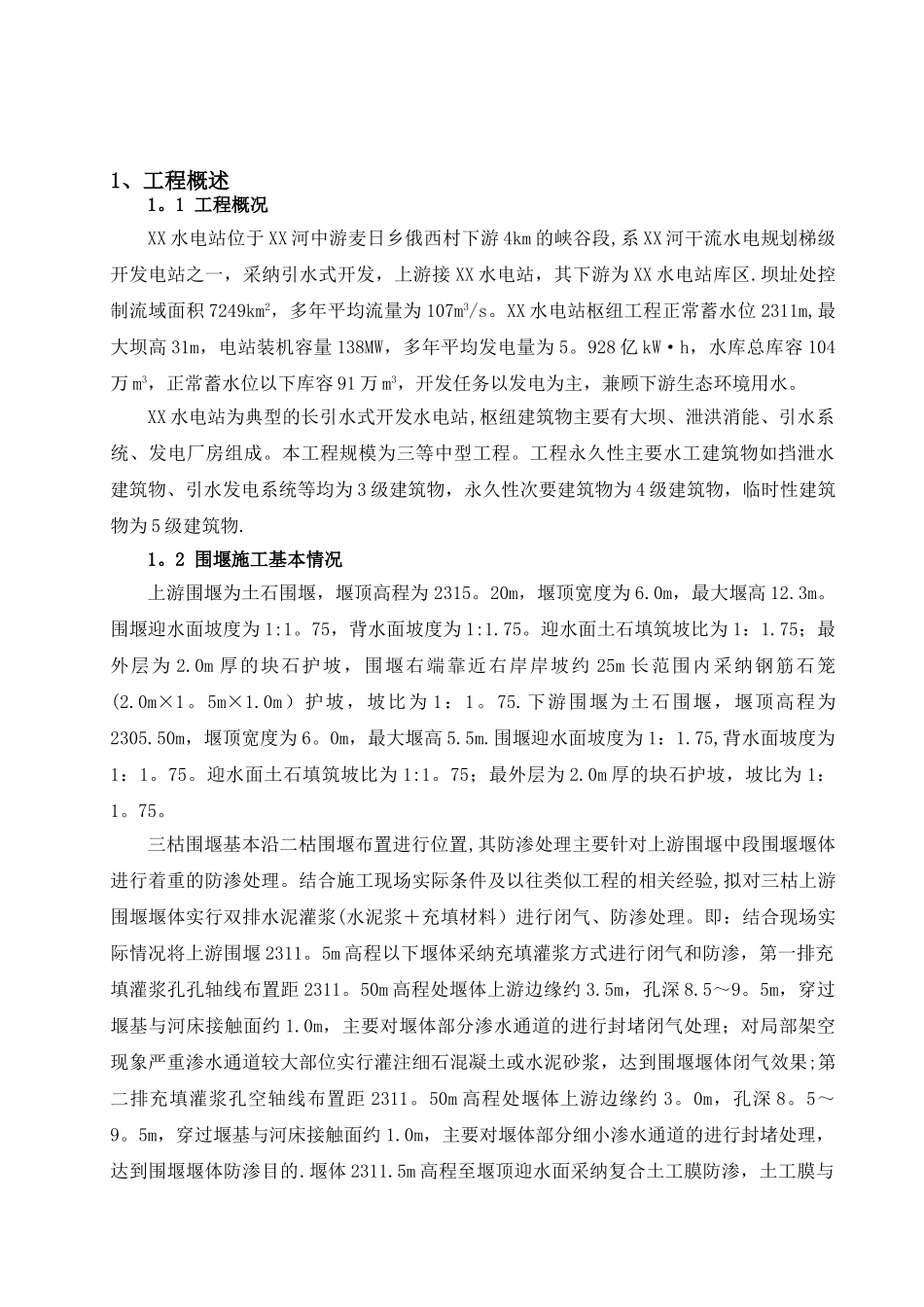

1、工程概述1。1 工程概况XX 水电站位于 XX 河中游麦日乡俄西村下游 4km 的峡谷段,系 XX 河干流水电规划梯级开发电站之一，采纳引水式开发，上游接 XX 水电站，其下游为 XX 水电站库区.坝址处控制流域面积 7249km2，多年平均流量为 107m3/s。XX 水电站枢纽工程正常蓄水位 2311m,最大坝高 31m，电站装机容量 138MW，多年平均发电量为 5。928 亿 kW·h，水库总库容 104万 m3，正常蓄水位以下库容 91 万 m3，开发任务以发电为主，兼顾下游生态环境用水。XX 水电站为典型的长引水式开发水电站,枢纽建筑物主要有大坝、泄洪消能、引水系统、发电厂房组成。本工程规模为三等中型工程。工程永久性主要水工建筑物如挡泄水建筑物、引水发电系统等均为 3 级建筑物，永久性次要建筑物为 4 级建筑物，临时性建筑物为 5 级建筑物.1。2 围堰施工基本情况上游围堰为土石围堰，堰顶高程为 2315。20m，堰顶宽度为 6.0m，最大堰高 12.3m。围堰迎水面坡度为 1:1。75，背水面坡度为 1:1.75。迎水面土石填筑坡比为 1：1.75；最外层为 2.0m 厚的块石护坡，围堰右端靠近右岸岸坡约 25m 长范围内采纳钢筋石笼(2.0m×1。5m×1.0m）护坡，坡比为 1：1。75.下游围堰为土石围堰，堰顶高程为2305.50m，堰顶宽度为 6。0m，最大堰高 5.5m.围堰迎水面坡度为 1：1.75,背水面坡度为1：1。75。迎水面土石填筑坡比为 1:1。75；最外层为 2.0m 厚的块石护坡，坡比为 1：1。75。三枯围堰基本沿二枯围堰布置进行位置,其防渗处理主要针对上游围堰中段围堰堰体进行着重的防渗处理。结合施工现场实际条件及以往类似工程的相关经验,拟对三枯上游围堰堰体实行双排水泥灌浆(水泥浆＋充填材料）进行闭气、防渗处理。即：结合现场实际情况将上游围堰 2311。5m 高程以下堰体采纳充填灌浆方式进行闭气和防渗，第一排充填灌浆孔孔轴线布置距 2311。50m 高程处堰体上游边缘约 3.5m，孔深 8.5～9。5m，穿过堰基与河床接触面约 1.0m，主要对堰体部分渗水通道的进行封堵闭气处理；对局部架空现象严重渗水通道较大部位实行灌注细石混凝土或水泥砂浆，达到围堰堰体闭气效果;第二排充填灌浆孔空轴线布置距 2311。50m 高程处堰体上游边缘约 3。0m，孔深 8。5～9。5m，穿过堰基与河床接触面约 1.0m，主要对堰体部分细小渗水通道的进行封堵处理，达到围堰堰体防渗目的.堰体 2311.5m 高程至堰顶迎水面采纳复合土工膜防渗，土工膜与充填灌浆防渗...
