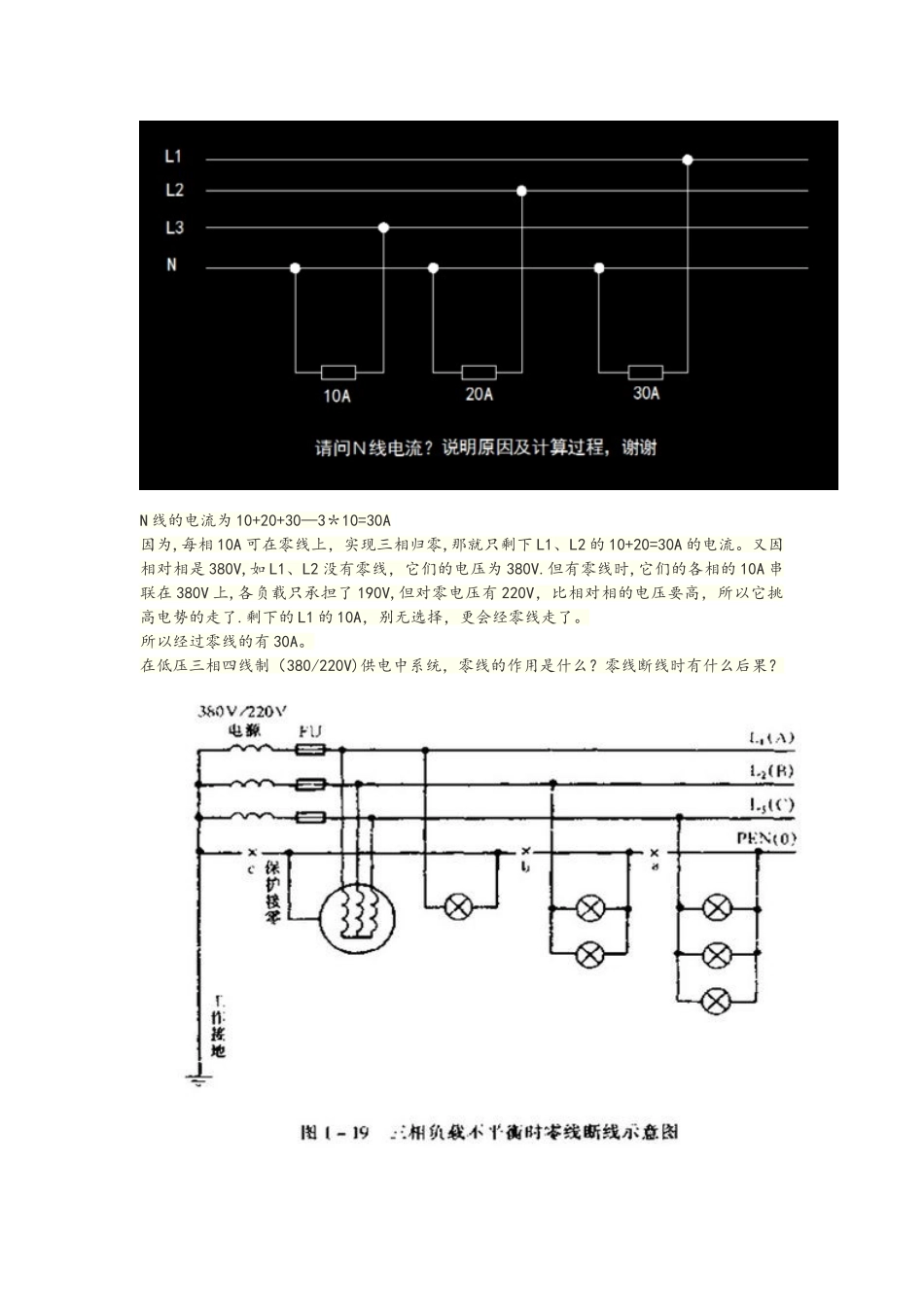

N 线的电流为 10+20+30—3＊10=30A因为,每相 10A 可在零线上，实现三相归零,那就只剩下 L1、L2 的 10+20=30A 的电流。又因相对相是 380V,如 L1、L2 没有零线，它们的电压为 380V.但有零线时,它们的各相的 10A 串联在 380V 上,各负载只承担了 190V,但对零电压有 220V，比相对相的电压要高，所以它挑高电势的走了.剩下的 L1 的 10A，别无选择，更会经零线走了。所以经过零线的有 30A。在低压三相四线制（380/220V)供电中系统，零线的作用是什么？零线断线时有什么后果？变压器二次侧中性点直接接地称为工作接地，由于中性点直接与大地零电位连接。因此，引出的中性线称为零线即 TN-C 系统（三相四线制供电系统）中的 PEN 线。在三相四线制(380/220V）供电系统中零线的主要作用是:1、在三项负载不平衡的情况下,零线导通,不平衡电流流回中性点,从而使供电系统的线电压、相电压基本保持平衡。2、当采纳保护接零的电气设备绝缘损坏发生碰壳时，短路电流将通过零线构成回路。由于零线阻抗较小，所以短路电流将很大，它促使保护装置迅速动作以断开电源，从而起到保护作用。3、零线还是单相 220V 电气设备的电源回路。如下图所示在三相负载不平衡（A 相负载最小、B 相负载稍大、C 相负载最大）的情况下，零线一旦断线将产生严重后果。分析如下1、当零线在 a 点发生断线时,凡连接在断开点以后的单相负载,其火线、零线都带电.但没有电压，因此，负载无法正常工作。2、当零线在 b 点发生断线时，接在断开点以后的 B 相（L2）和 C 相（L3）的单相负载相当于串联后接在 B、C 两相（380V）上，造成负载大的 C 相电压低，负载小的 B 相电压高。假如 B 相和 C 相负载一样大，则 B 相和 C 相负载各承受电压 190V。3、当零线在 c 点发生断线时，由于没有零线导通不平衡电流，为维持三相电流的矢量和等于零，其中性点必将向负载大的 C 相方向位移，造成三相电压不平衡，即负载大的 C 相电压低，而负载小的 A 相电压高。三相负载不平衡程度越严重，中性点位移量越大，三相电压不平衡程度也越严重。4、由于零线断线造成的三相电压畸形,使电气设备工作特性发生变化。电压过低无法工作，电压过高将缩短使用寿命，甚至烧毁设备造成经济损失。5、零线一旦断线，采纳保护接零的电气设备将失去保护，设备一旦漏电，将会造成人身触电。这时，即使设备不漏电，由于零线本身带有危险电压使设备外壳带电，同样会造成...
