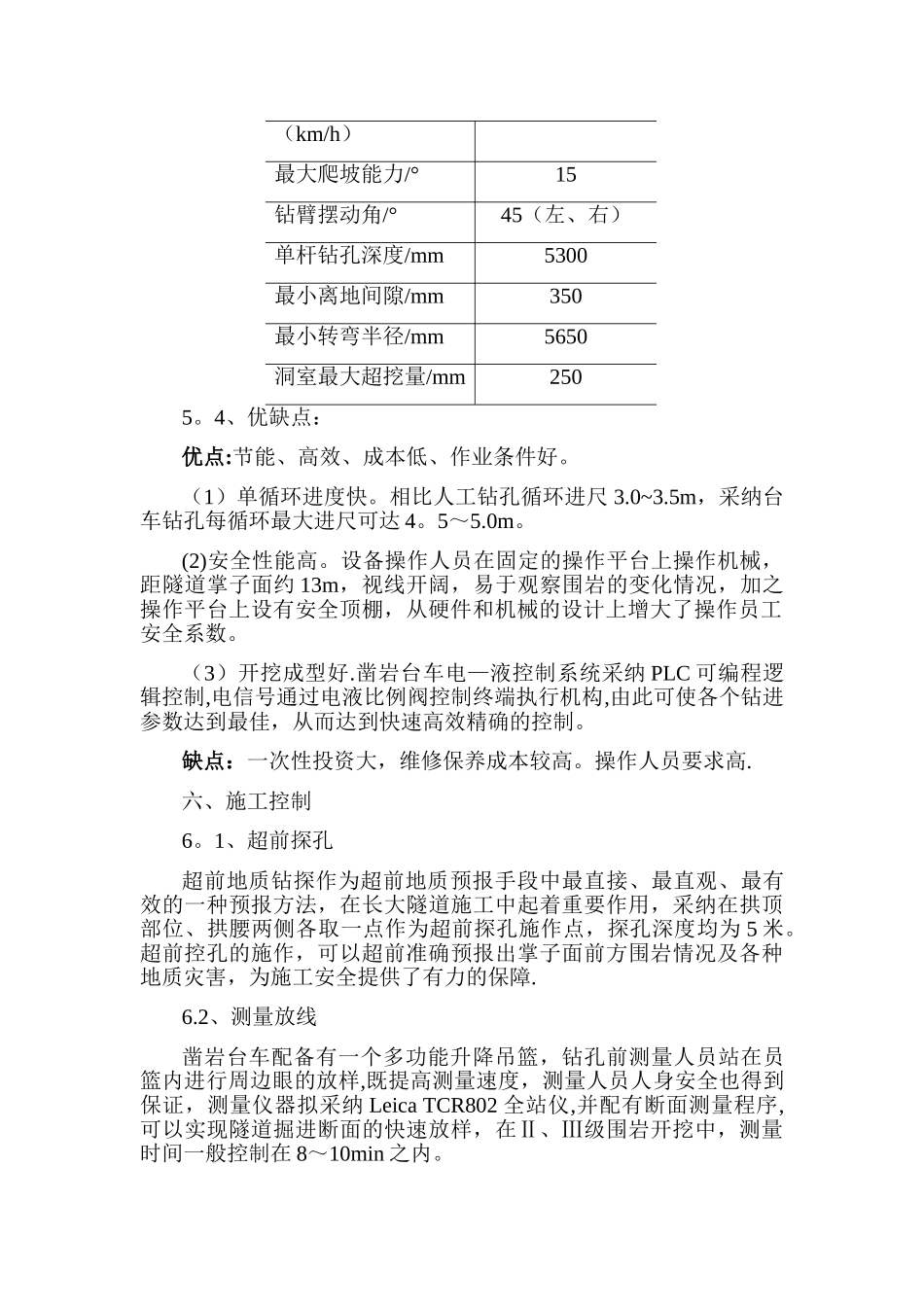

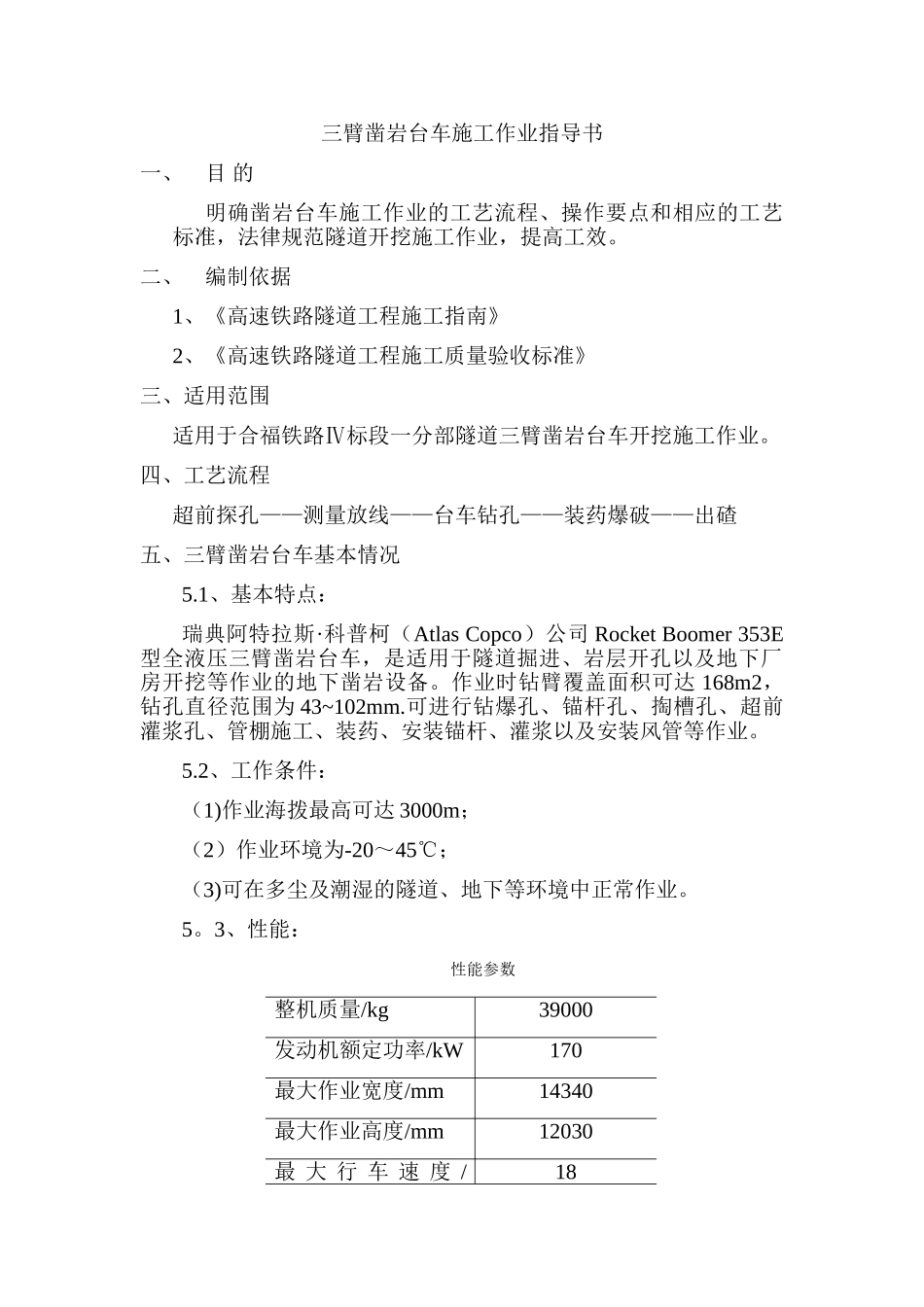

三臂凿岩台车施工作业指导书一、目 的明确凿岩台车施工作业的工艺流程、操作要点和相应的工艺标准，法律规范隧道开挖施工作业，提高工效。二、编制依据1、《高速铁路隧道工程施工指南》2、《高速铁路隧道工程施工质量验收标准》三、适用范围适用于合福铁路Ⅳ标段一分部隧道三臂凿岩台车开挖施工作业。四、工艺流程超前探孔——测量放线——台车钻孔——装药爆破——出碴五、三臂凿岩台车基本情况5.1、基本特点：瑞典阿特拉斯·科普柯（Atlas Copco）公司 Rocket Boomer 353E型全液压三臂凿岩台车，是适用于隧道掘进、岩层开孔以及地下厂房开挖等作业的地下凿岩设备。作业时钻臂覆盖面积可达 168m2，钻孔直径范围为 43~102mm.可进行钻爆孔、锚杆孔、掏槽孔、超前灌浆孔、管棚施工、装药、安装锚杆、灌浆以及安装风管等作业。5.2、工作条件：（1)作业海拨最高可达 3000m；（2）作业环境为-20～45℃；（3)可在多尘及潮湿的隧道、地下等环境中正常作业。5。3、性能：性能参数整机质量/kg39000发动机额定功率/kW170最大作业宽度/mm14340最大作业高度/mm12030最 大 行 车 速 度 /18（km/h）最大爬坡能力/°15钻臂摆动角/°45（左、右）单杆钻孔深度/mm5300最小离地间隙/mm350最小转弯半径/mm5650洞室最大超挖量/mm2505。4、优缺点：优点:节能、高效、成本低、作业条件好。（1）单循环进度快。相比人工钻孔循环进尺 3.0~3.5m，采纳台车钻孔每循环最大进尺可达 4。5～5.0m。(2)安全性能高。设备操作人员在固定的操作平台上操作机械，距隧道掌子面约 13m，视线开阔，易于观察围岩的变化情况，加之操作平台上设有安全顶棚，从硬件和机械的设计上增大了操作员工安全系数。（3）开挖成型好.凿岩台车电—液控制系统采纳 PLC 可编程逻辑控制,电信号通过电液比例阀控制终端执行机构,由此可使各个钻进参数达到最佳，从而达到快速高效精确的控制。缺点：一次性投资大，维修保养成本较高。操作人员要求高.六、施工控制6。1、超前探孔超前地质钻探作为超前地质预报手段中最直接、最直观、最有效的一种预报方法，在长大隧道施工中起着重要作用，采纳在拱顶部位、拱腰两侧各取一点作为超前探孔施作点，探孔深度均为 5 米。超前控孔的施作，可以超前准确预报出掌子面前方围岩情况及各种地质灾害，为施工安全提供了有力的保障.6.2、测量放线凿岩台车配备有一个多功能升降吊篮，钻孔前测量人员站在员篮内进行周边眼的放样,既提高测量速度，测量人员人...
