三轴搅拌桩施工组织设计

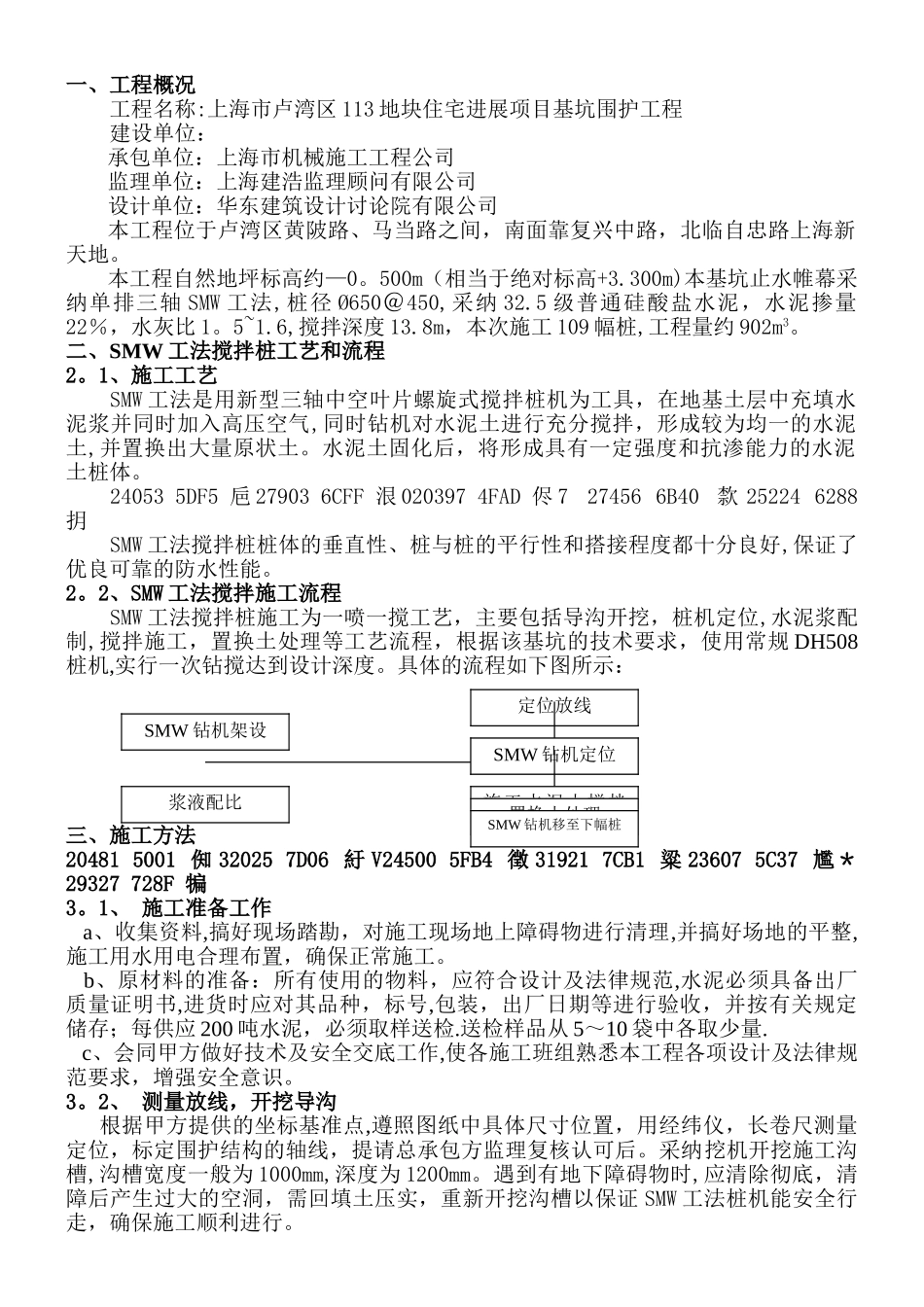

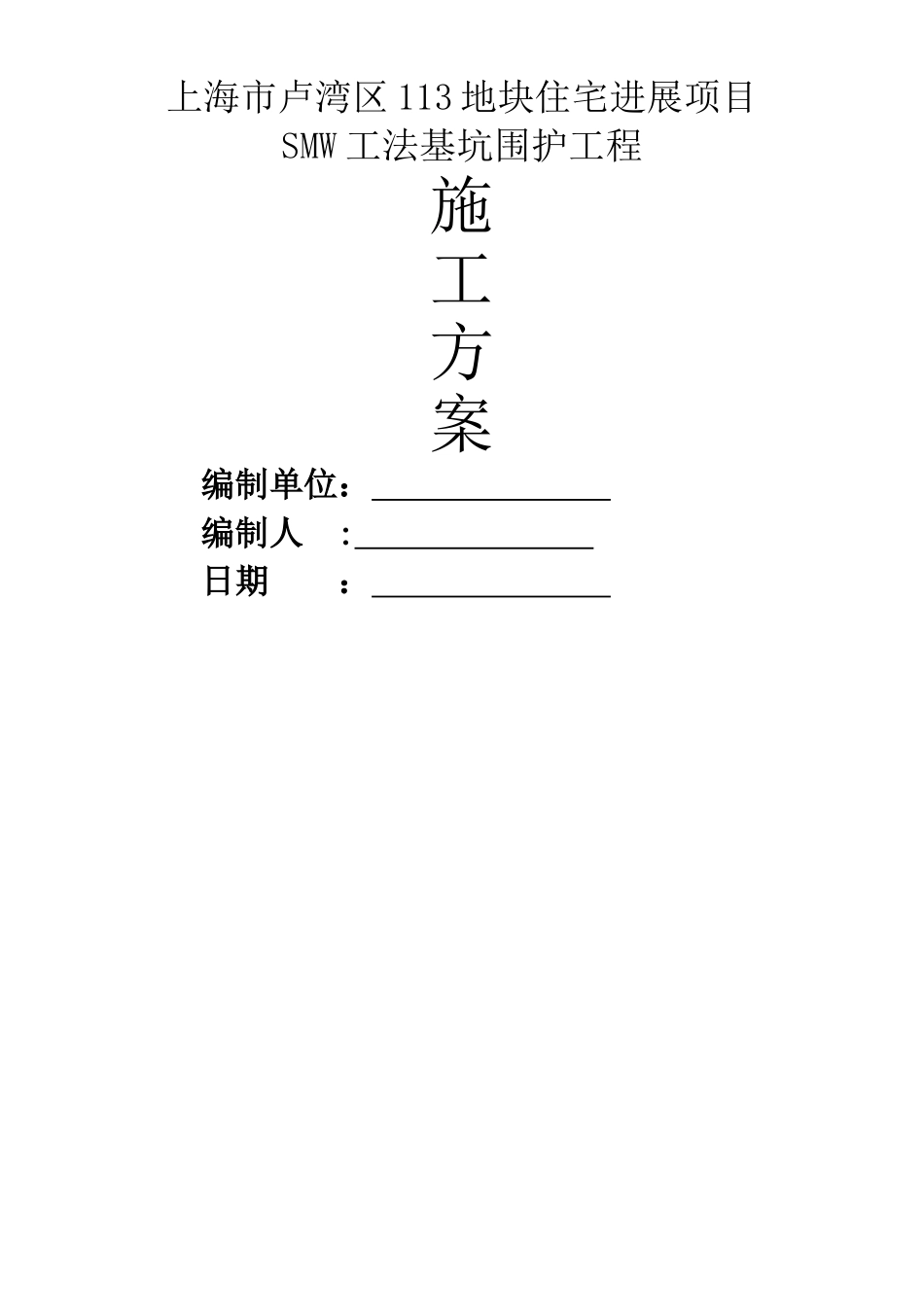

上海市卢湾区 113 地块住宅进展项目SMW 工法基坑围护工程施工方案编制单位： 编制人 : 日期 ： 一、工程概况工程名称:上海市卢湾区 113 地块住宅进展项目基坑围护工程建设单位：承包单位：上海市机械施工工程公司监理单位：上海建浩监理顾问有限公司设计单位：华东建筑设计讨论院有限公司本工程位于卢湾区黄陂路、马当路之间，南面靠复兴中路，北临自忠路上海新天地。本工程自然地坪标高约—0。500m（相当于绝对标高+3.300m)本基坑止水帷幕采纳单排三轴 SMW 工法,桩径 Ø650＠450,采纳 32.5 级普通硅酸盐水泥，水泥掺量22％，水灰比 1。5~1.6,搅拌深度 13.8m，本次施工 109 幅桩,工程量约 902m3。二、SMW 工法搅拌桩工艺和流程2。1、施工工艺SMW 工法是用新型三轴中空叶片螺旋式搅拌桩机为工具，在地基土层中充填水泥浆并同时加入高压空气,同时钻机对水泥土进行充分搅拌，形成较为均一的水泥土,并置换出大量原状土。水泥土固化后，将形成具有一定强度和抗渗能力的水泥土桩体。24053 5DF5 巵 27903 6CFF 泿 020397 4FAD 侭 727456 6B40 歀 25224 6288 抈SMW 工法搅拌桩桩体的垂直性、桩与桩的平行性和搭接程度都十分良好,保证了优良可靠的防水性能。2。2、SMW 工法搅拌施工流程SMW 工法搅拌桩施工为一喷一搅工艺，主要包括导沟开挖，桩机定位,水泥浆配制,搅拌施工，置换土处理等工艺流程，根据该基坑的技术要求，使用常规 DH508桩机,实行一次钻搅达到设计深度。具体的流程如下图所示：三、施工方法20481 5001 倁 32025 7D06 紆 V24500 5FB4 徴 31921 7CB1 粱 23607 5C37 尷＊29327 728F 犏3。1、 施工准备工作 a、收集资料,搞好现场踏勘，对施工现场地上障碍物进行清理,并搞好场地的平整,施工用水用电合理布置，确保正常施工。 b、原材料的准备：所有使用的物料，应符合设计及法律规范,水泥必须具备出厂质量证明书,进货时应对其品种，标号,包装，出厂日期等进行验收，并按有关规定储存；每供应 200 吨水泥，必须取样送检.送检样品从 5～10 袋中各取少量. c、会同甲方做好技术及安全交底工作,使各施工班组熟悉本工程各项设计及法律规范要求，增强安全意识。3。2、 测量放线，开挖导沟 根据甲方提供的坐标基准点,遵照图纸中具体尺寸位置，用经纬仪，长卷尺测量定位，标定围护结构的轴线，提请总承包方监理复核认可后。采纳挖机开挖施工沟槽,沟槽宽度一般为 1000mm,深度为 1200mm...
