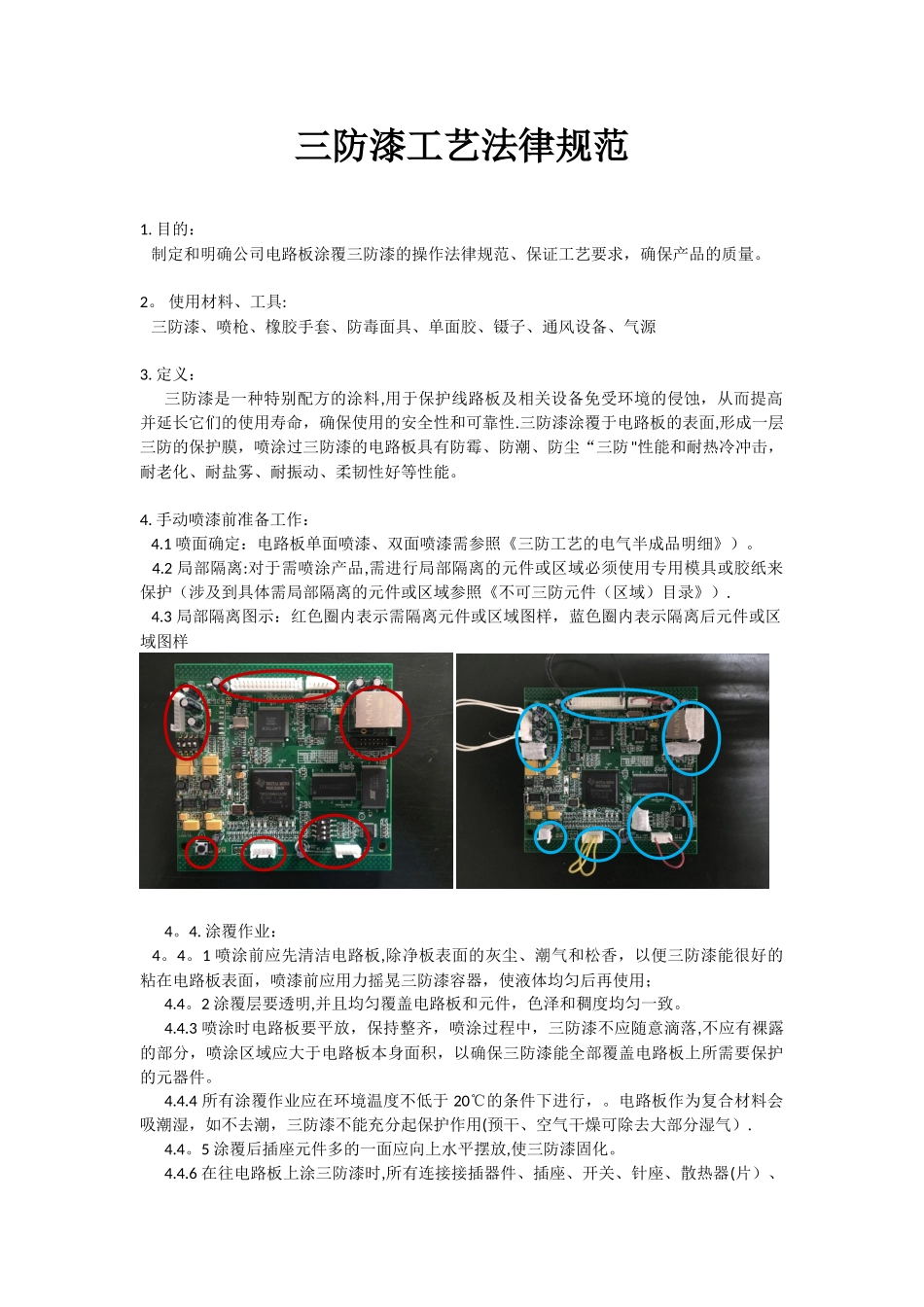

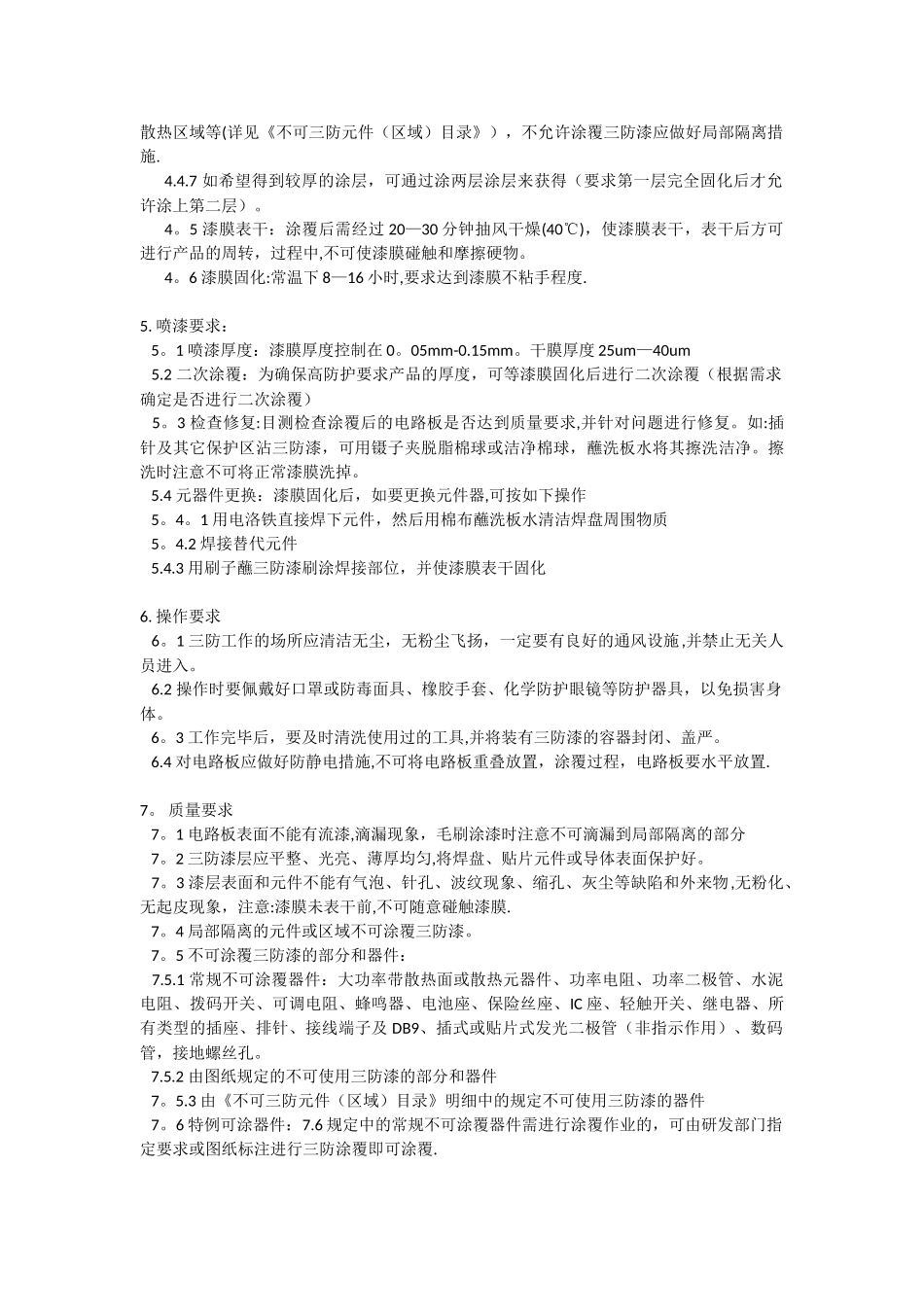

三防漆工艺法律规范1. 目的： 制定和明确公司电路板涂覆三防漆的操作法律规范、保证工艺要求，确保产品的质量。2。 使用材料、工具: 三防漆、喷枪、橡胶手套、防毒面具、单面胶、镊子、通风设备、气源3. 定义：三防漆是一种特别配方的涂料,用于保护线路板及相关设备免受环境的侵蚀，从而提高并延长它们的使用寿命，确保使用的安全性和可靠性.三防漆涂覆于电路板的表面,形成一层三防的保护膜，喷涂过三防漆的电路板具有防霉、防潮、防尘“三防"性能和耐热冷冲击，耐老化、耐盐雾、耐振动、柔韧性好等性能。4. 手动喷漆前准备工作： 4.1 喷面确定：电路板单面喷漆、双面喷漆需参照《三防工艺的电气半成品明细》）。 4.2 局部隔离:对于需喷涂产品,需进行局部隔离的元件或区域必须使用专用模具或胶纸来保护（涉及到具体需局部隔离的元件或区域参照《不可三防元件（区域）目录》）. 4.3 局部隔离图示：红色圈内表示需隔离元件或区域图样，蓝色圈内表示隔离后元件或区域图样 4。4. 涂覆作业： 4。4。1 喷涂前应先清洁电路板,除净板表面的灰尘、潮气和松香，以便三防漆能很好的粘在电路板表面，喷漆前应用力摇晃三防漆容器，使液体均匀后再使用；4.4。2 涂覆层要透明,并且均匀覆盖电路板和元件，色泽和稠度均匀一致。4.4.3 喷涂时电路板要平放，保持整齐，喷涂过程中，三防漆不应随意滴落,不应有裸露的部分，喷涂区域应大于电路板本身面积，以确保三防漆能全部覆盖电路板上所需要保护的元器件。4.4.4 所有涂覆作业应在环境温度不低于 20℃的条件下进行，。电路板作为复合材料会吸潮湿，如不去潮，三防漆不能充分起保护作用(预干、空气干燥可除去大部分湿气）.4.4。5 涂覆后插座元件多的一面应向上水平摆放,使三防漆固化。4.4.6 在往电路板上涂三防漆时,所有连接接插器件、插座、开关、针座、散热器(片）、散热区域等(详见《不可三防元件（区域）目录》），不允许涂覆三防漆应做好局部隔离措施.4.4.7 如希望得到较厚的涂层，可通过涂两层涂层来获得（要求第一层完全固化后才允许涂上第二层）。4。5 漆膜表干：涂覆后需经过 20—30 分钟抽风干燥(40℃)，使漆膜表干，表干后方可进行产品的周转，过程中,不可使漆膜碰触和摩擦硬物。4。6 漆膜固化:常温下 8—16 小时,要求达到漆膜不粘手程度.5. 喷漆要求： 5。1 喷漆厚度：漆膜厚度控制在 0。05mm-0.15mm。干膜厚度 25um—40um 5.2 二次涂覆：为确保高防护要求产品的厚度...
