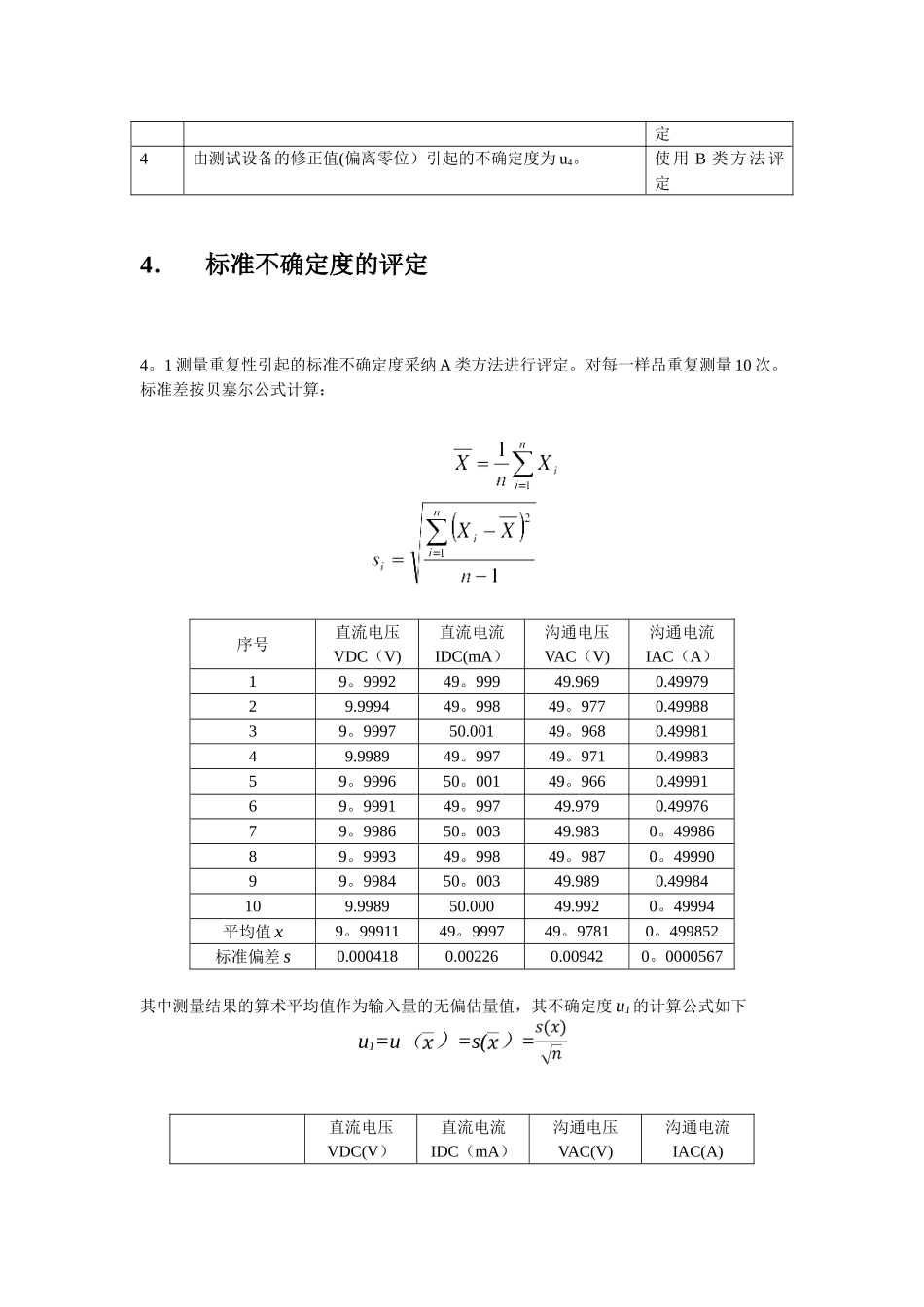

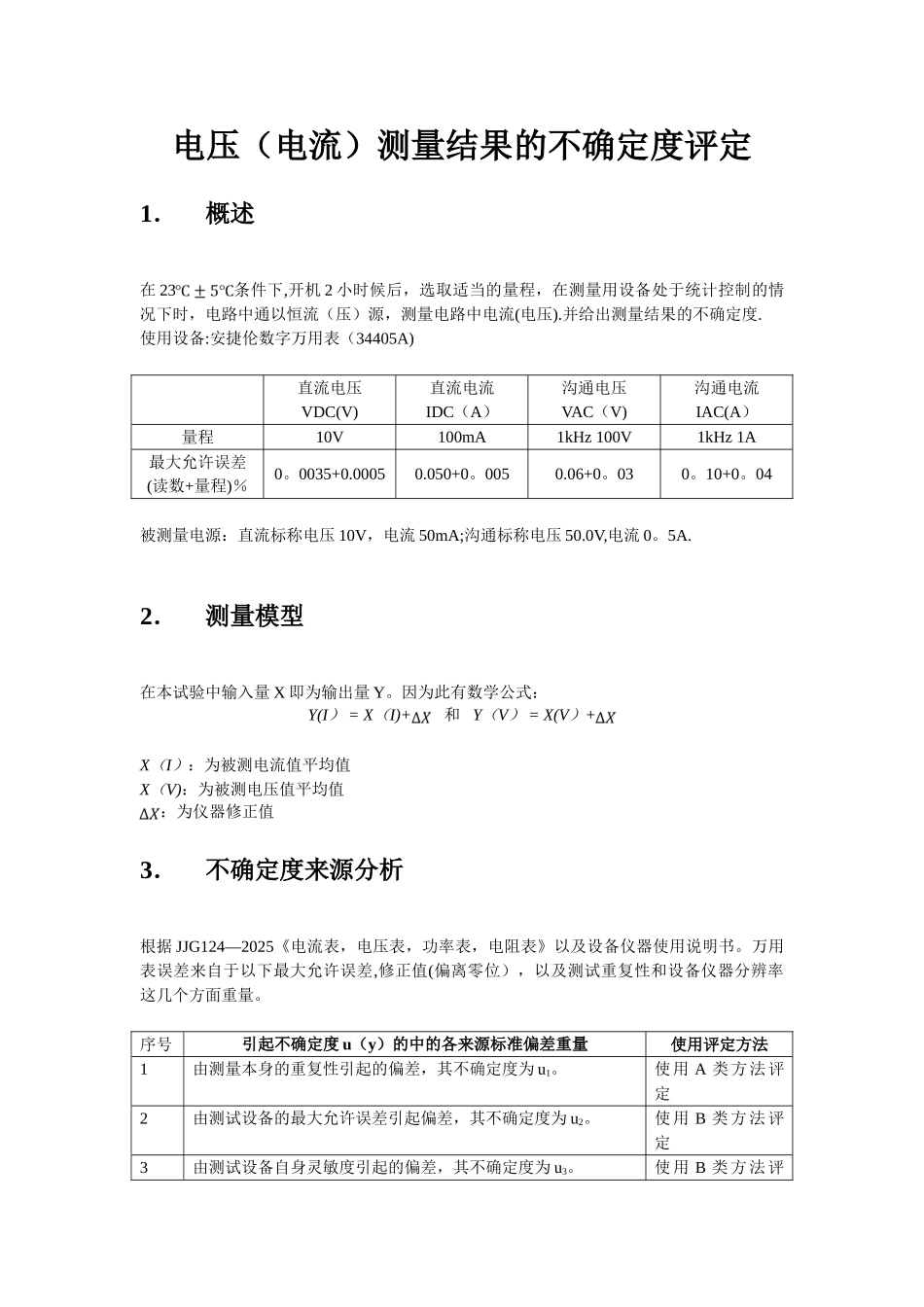

电压（电流）测量结果的不确定度评定1．概述在 23条件下,开机 2 小时候后，选取适当的量程，在测量用设备处于统计控制的情况下时，电路中通以恒流（压）源，测量电路中电流(电压).并给出测量结果的不确定度.使用设备:安捷伦数字万用表（34405A)直流电压VDC(V)直流电流IDC（A）沟通电压VAC（V)沟通电流IAC(A）量程10V100mA1kHz 100V1kHz 1A最大允许误差(读数+量程)％0。0035+0.00050.050+0。0050.06+0。030。10+0。04被测量电源：直流标称电压 10V，电流 50mA;沟通标称电压 50.0V,电流 0。5A.2．测量模型在本试验中输入量 X 即为输出量 Y。因为此有数学公式：Y(I） = X（I)+ 和 Y（V） = X(V）+ X（I）：为被测电流值平均值X（V)：为被测电压值平均值：为仪器修正值3．不确定度来源分析根据 JJG124—2025《电流表，电压表，功率表，电阻表》以及设备仪器使用说明书。万用表误差来自于以下最大允许误差,修正值(偏离零位），以及测试重复性和设备仪器分辨率这几个方面重量。序号引起不确定度 u（y）的中的各来源标准偏差重量使用评定方法1由测量本身的重复性引起的偏差，其不确定度为 u1。使用 A 类方法评定2由测试设备的最大允许误差引起偏差，其不确定度为 u2。使 用 B 类 方 法 评定3由测试设备自身灵敏度引起的偏差，其不确定度为 u3。使 用 B 类 方 法 评定4由测试设备的修正值(偏离零位）引起的不确定度为 u4。使 用 B 类 方 法 评定4．标准不确定度的评定4。1 测量重复性引起的标准不确定度采纳 A 类方法进行评定。对每一样品重复测量 10 次。标准差按贝塞尔公式计算：序号直流电压VDC（V)直流电流IDC(mA）沟通电压VAC（V)沟通电流IAC（A）19。999249。99949.9690.4997929.999449。99849。9770.4998839。999750.00149。9680.4998149.998949。99749。9710.4998359。999650。00149。9660.4999169。999149。99749.9790.4997679。998650。00349.9830。4998689。999349。99849。9870。4999099。998450。00349.9890.49984109.998950.00049.9920。49994平均值 x9。9991149。999749。97810。499852标准偏差 s0.0004180.002260.009420。0000567其中测量结果的算术平均值作为输入量的无偏估量值，其不确定度 u1的计算公式如下u1=u（ ）=s( ）=直流电压VDC(V）直流电流IDC（mA）沟通电压VAC(V)沟通电流IAC(A)标准不确定度 u10.0001320.000710。002980。00001794。2 由测试设备自身最大允许误差...
