不锈钢焊接施工工艺标准

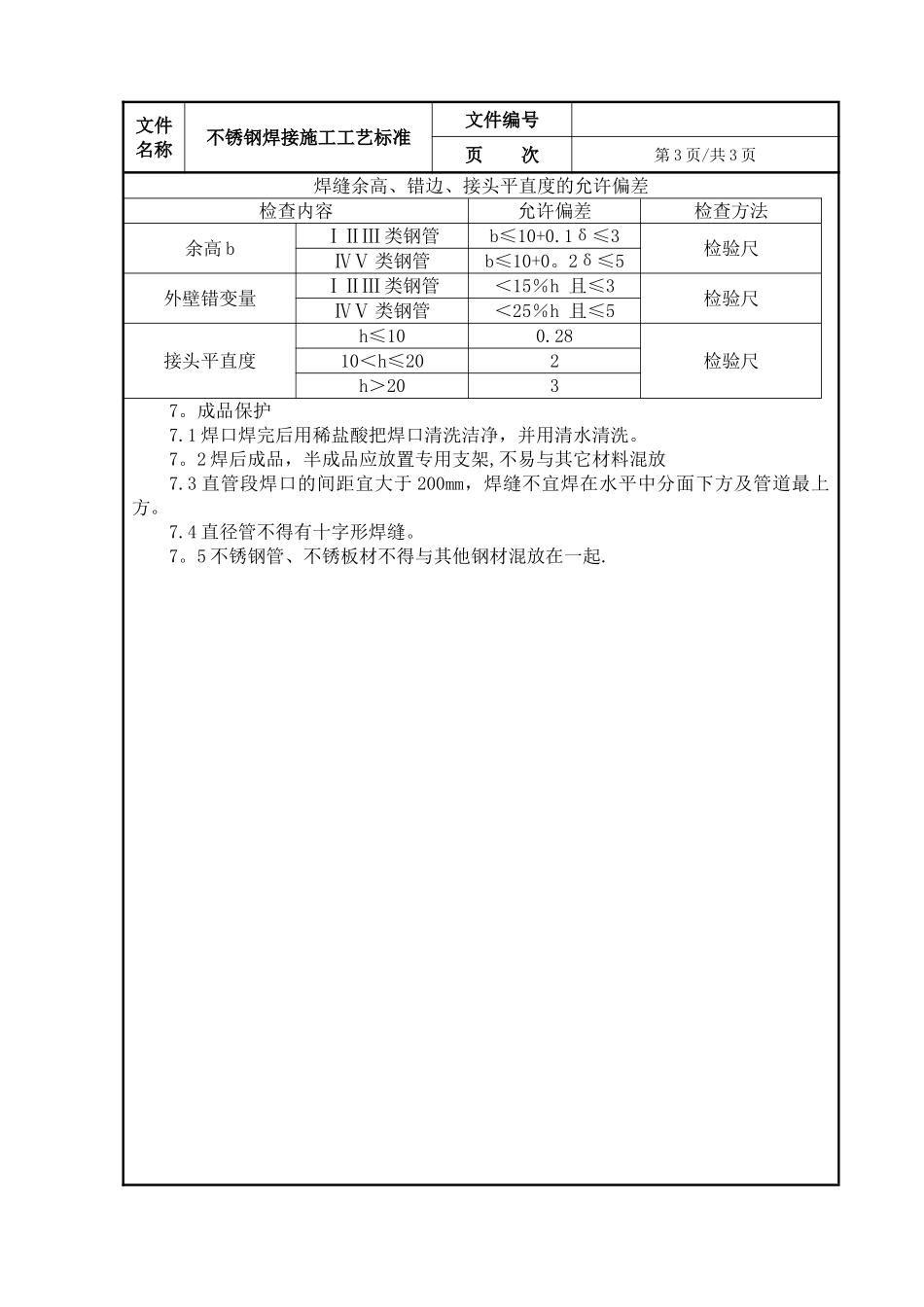

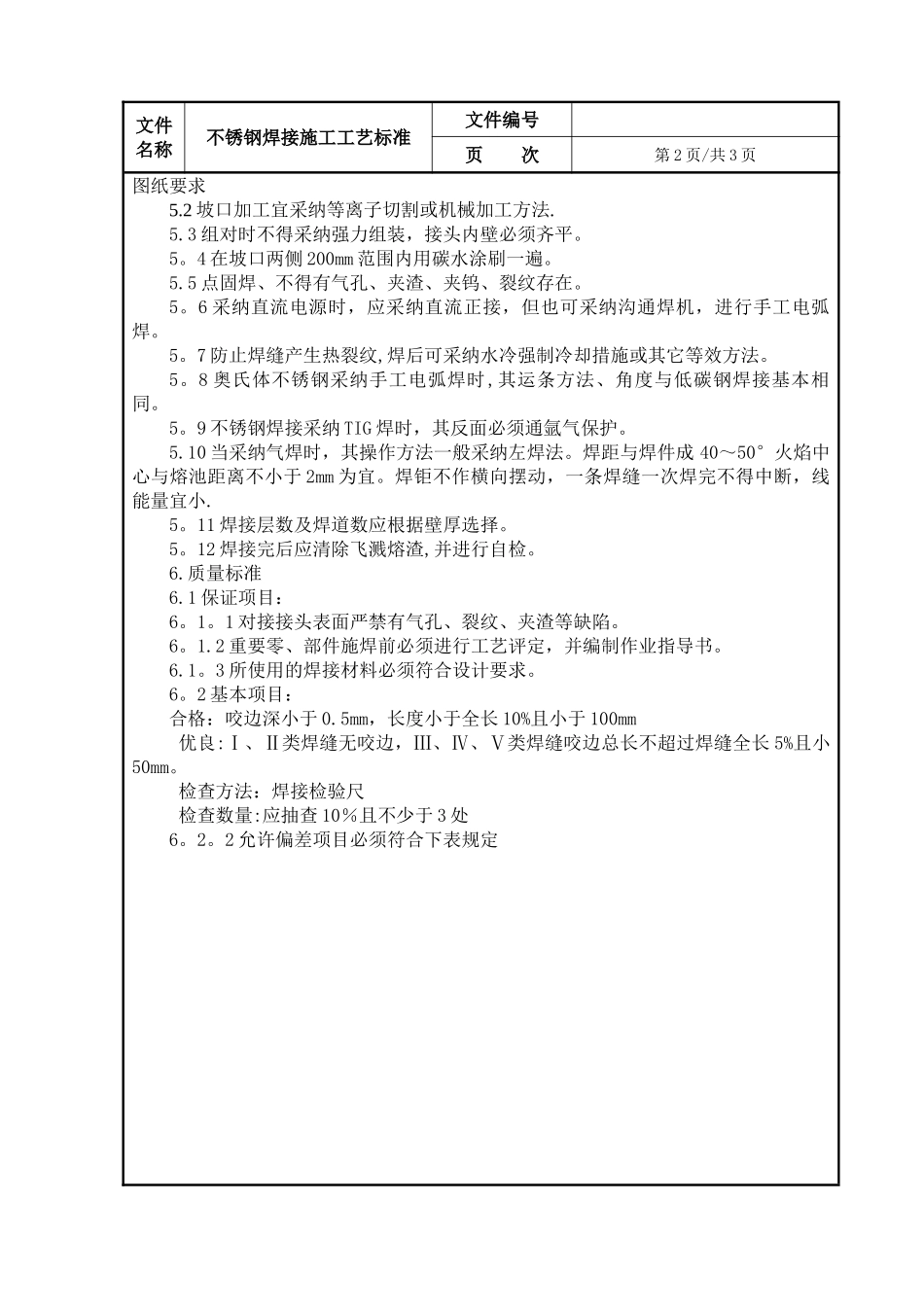

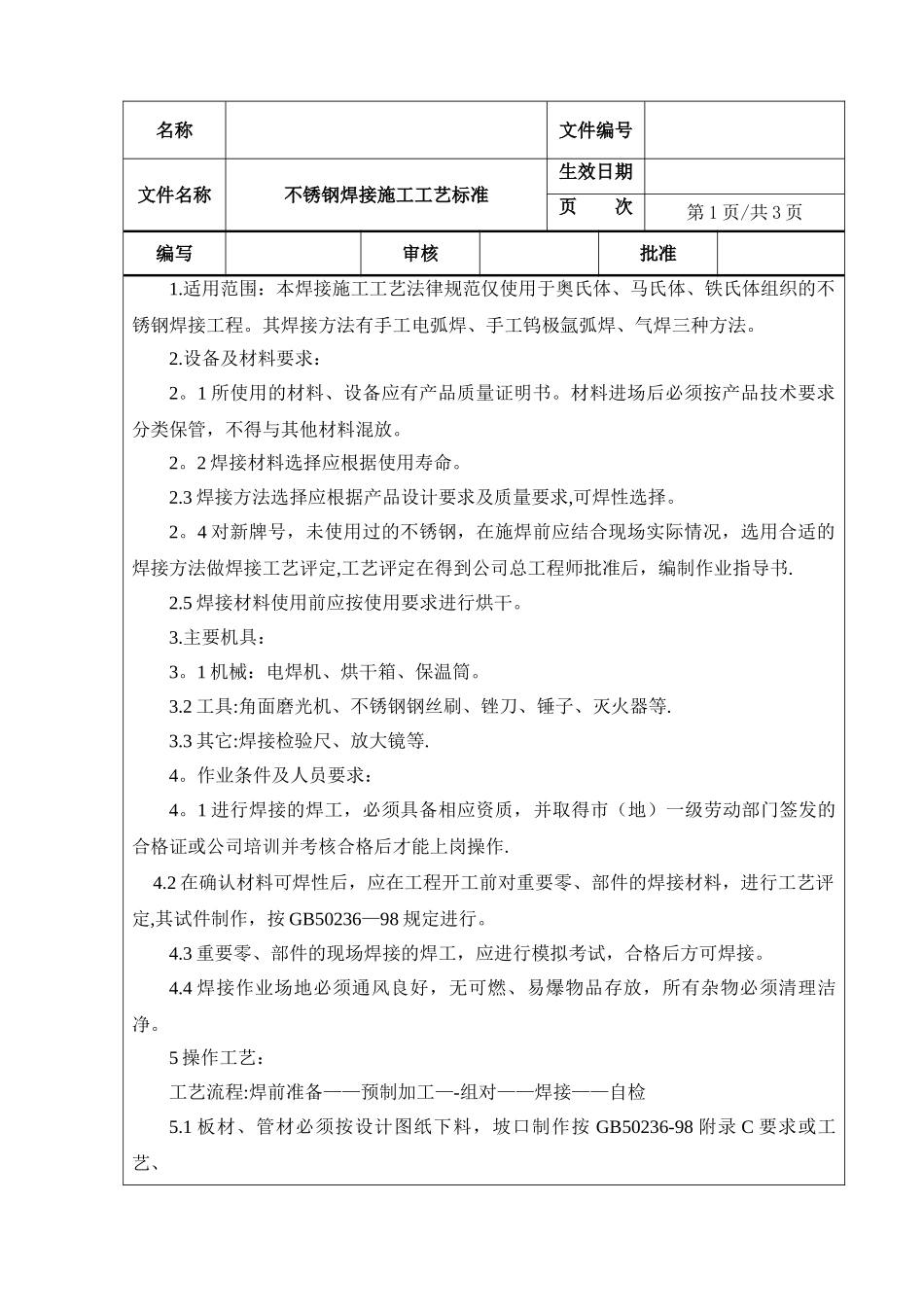

名称文件编号文件名称不锈钢焊接施工工艺标准生效日期页 次第 1 页/共 3 页编写审核批准1.适用范围：本焊接施工工艺法律规范仅使用于奥氏体、马氏体、铁氏体组织的不锈钢焊接工程。其焊接方法有手工电弧焊、手工钨极氩弧焊、气焊三种方法。2.设备及材料要求：2。1 所使用的材料、设备应有产品质量证明书。材料进场后必须按产品技术要求分类保管，不得与其他材料混放。2。2 焊接材料选择应根据使用寿命。2.3 焊接方法选择应根据产品设计要求及质量要求,可焊性选择。2。4 对新牌号，未使用过的不锈钢，在施焊前应结合现场实际情况，选用合适的焊接方法做焊接工艺评定,工艺评定在得到公司总工程师批准后，编制作业指导书.2.5 焊接材料使用前应按使用要求进行烘干。3.主要机具：3。1 机械：电焊机、烘干箱、保温筒。3.2 工具:角面磨光机、不锈钢钢丝刷、锉刀、锤子、灭火器等.3.3 其它:焊接检验尺、放大镜等.4。作业条件及人员要求：4。1 进行焊接的焊工，必须具备相应资质，并取得市（地）一级劳动部门签发的合格证或公司培训并考核合格后才能上岗操作. 4.2 在确认材料可焊性后，应在工程开工前对重要零、部件的焊接材料，进行工艺评定,其试件制作，按 GB50236—98 规定进行。4.3 重要零、部件的现场焊接的焊工，应进行模拟考试，合格后方可焊接。4.4 焊接作业场地必须通风良好，无可燃、易爆物品存放，所有杂物必须清理洁净。5 操作工艺：工艺流程:焊前准备——预制加工—-组对——焊接——自检5.1 板材、管材必须按设计图纸下料，坡口制作按 GB50236-98 附录 C 要求或工艺、 文件名称不锈钢焊接施工工艺标准文件编号页 次第 2 页/共 3 页图纸要求 5.2 坡口加工宜采纳等离子切割或机械加工方法.5.3 组对时不得采纳强力组装，接头内壁必须齐平。5。4 在坡口两侧 200mm 范围内用碳水涂刷一遍。5.5 点固焊、不得有气孔、夹渣、夹钨、裂纹存在。5。6 采纳直流电源时，应采纳直流正接，但也可采纳沟通焊机，进行手工电弧焊。5。7 防止焊缝产生热裂纹,焊后可采纳水冷强制冷却措施或其它等效方法。5。8 奥氏体不锈钢采纳手工电弧焊时,其运条方法、角度与低碳钢焊接基本相同。5。9 不锈钢焊接采纳 TIG 焊时，其反面必须通氩气保护。5.10 当采纳气焊时，其操作方法一般采纳左焊法。焊距与焊件成 40～50°火焰中心与熔池距离不小于 2mm 为宜。焊钜不作横向摆动，一条焊缝一次焊完不得中断，线能量宜小.5。11...
