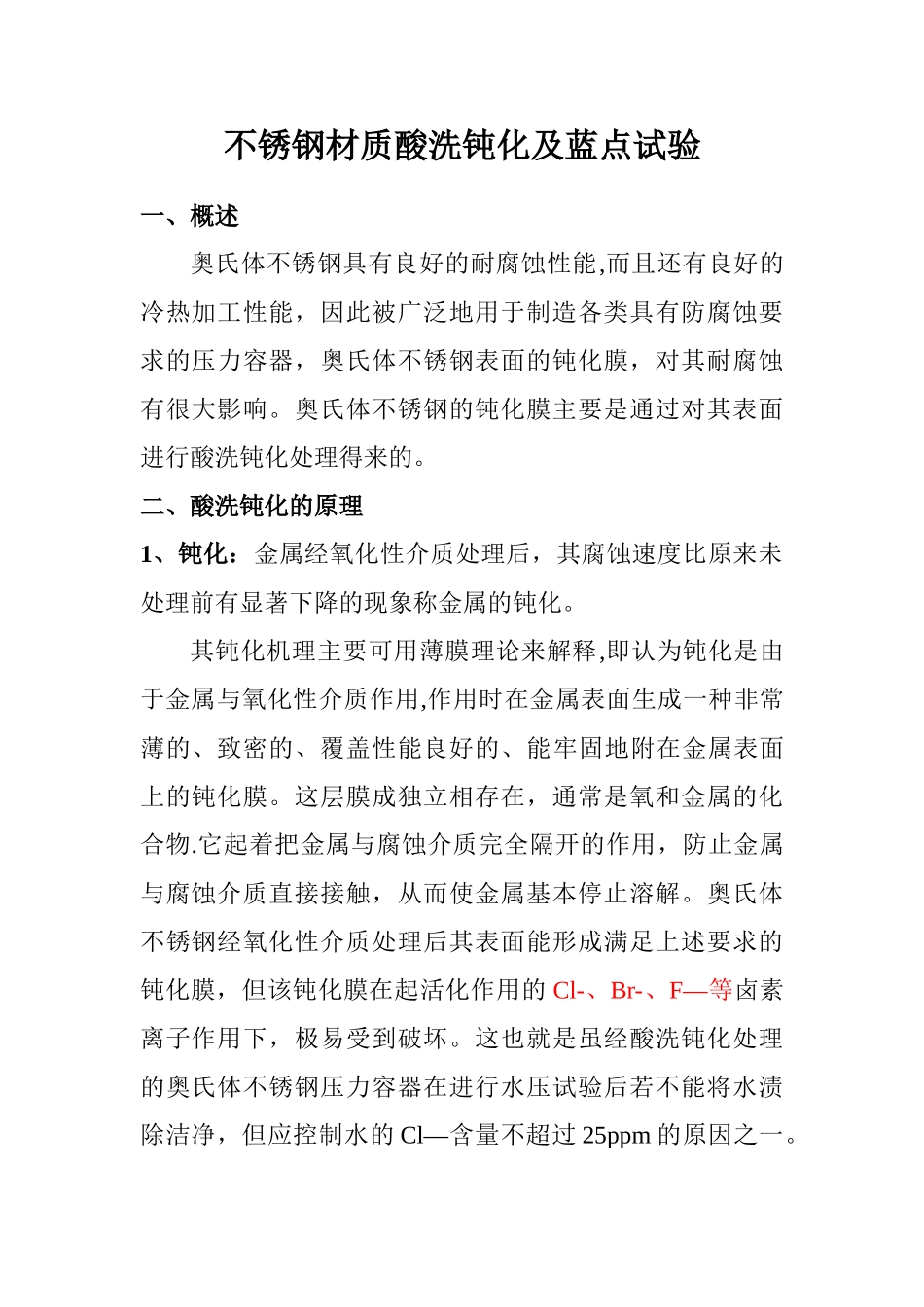

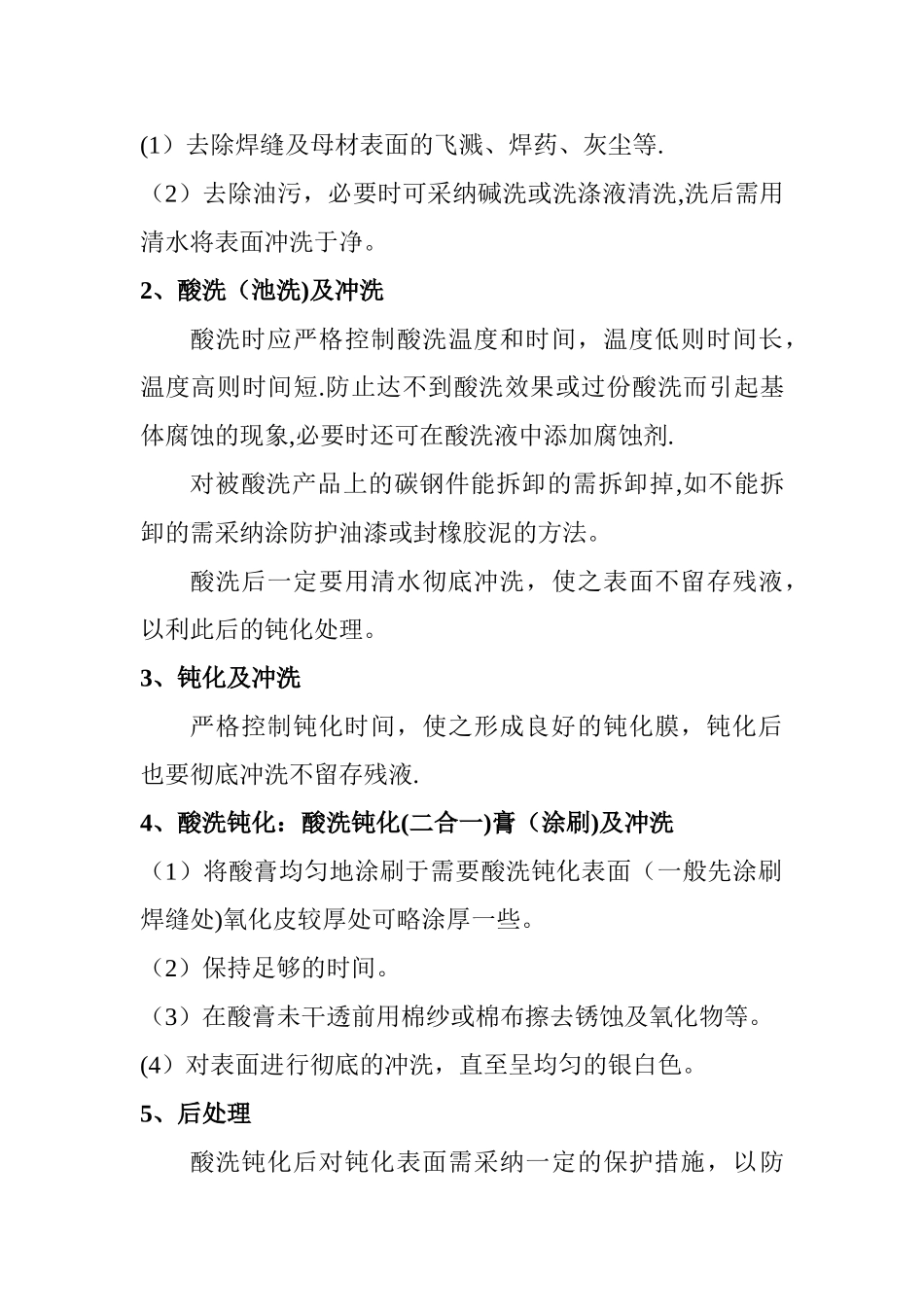

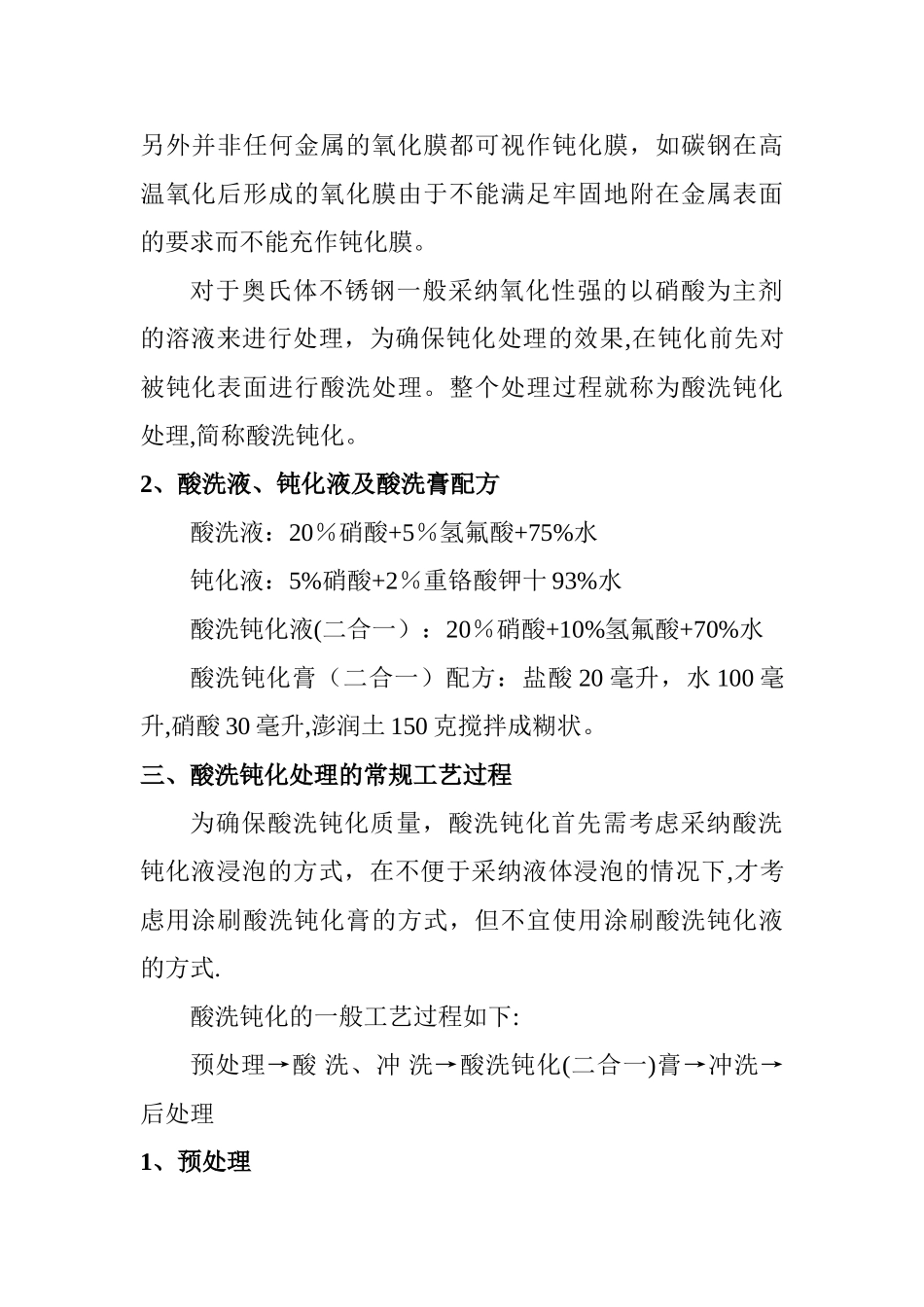

不锈钢材质酸洗钝化及蓝点试验一、概述奥氏体不锈钢具有良好的耐腐蚀性能,而且还有良好的冷热加工性能，因此被广泛地用于制造各类具有防腐蚀要求的压力容器，奥氏体不锈钢表面的钝化膜，对其耐腐蚀有很大影响。奥氏体不锈钢的钝化膜主要是通过对其表面进行酸洗钝化处理得来的。二、酸洗钝化的原理1、钝化：金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。其钝化机理主要可用薄膜理论来解释,即认为钝化是由于金属与氧化性介质作用,作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能牢固地附在金属表面上的钝化膜。这层膜成独立相存在，通常是氧和金属的化合物.它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解。奥氏体不锈钢经氧化性介质处理后其表面能形成满足上述要求的钝化膜，但该钝化膜在起活化作用的 Cl-、Br-、F—等卤素离子作用下，极易受到破坏。这也就是虽经酸洗钝化处理的奥氏体不锈钢压力容器在进行水压试验后若不能将水渍除洁净，但应控制水的 Cl—含量不超过 25ppm 的原因之一。另外并非任何金属的氧化膜都可视作钝化膜，如碳钢在高温氧化后形成的氧化膜由于不能满足牢固地附在金属表面的要求而不能充作钝化膜。对于奥氏体不锈钢一般采纳氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果,在钝化前先对被钝化表面进行酸洗处理。整个处理过程就称为酸洗钝化处理,简称酸洗钝化。2、酸洗液、钝化液及酸洗膏配方酸洗液：20％硝酸+5％氢氟酸+75%水钝化液：5%硝酸+2％重铬酸钾十 93%水酸洗钝化液(二合一）：20％硝酸+10%氢氟酸+70%水酸洗钝化膏（二合一）配方：盐酸 20 毫升，水 100 毫升,硝酸 30 毫升,澎润土 150 克搅拌成糊状。三、酸洗钝化处理的常规工艺过程为确保酸洗钝化质量，酸洗钝化首先需考虑采纳酸洗钝化液浸泡的方式，在不便于采纳液体浸泡的情况下,才考虑用涂刷酸洗钝化膏的方式，但不宜使用涂刷酸洗钝化液的方式.酸洗钝化的一般工艺过程如下:预处理→酸 洗、冲 洗→酸洗钝化(二合一)膏→冲洗→后处理1、预处理(1）去除焊缝及母材表面的飞溅、焊药、灰尘等.（2）去除油污，必要时可采纳碱洗或洗涤液清洗,洗后需用清水将表面冲洗于净。2、酸洗（池洗)及冲洗酸洗时应严格控制酸洗温度和时间，温度低则时间长，温度高则时间短.防止达不到酸洗效果或过份酸洗而引起基体腐蚀的现象,必要时还可在酸洗液中添加...
