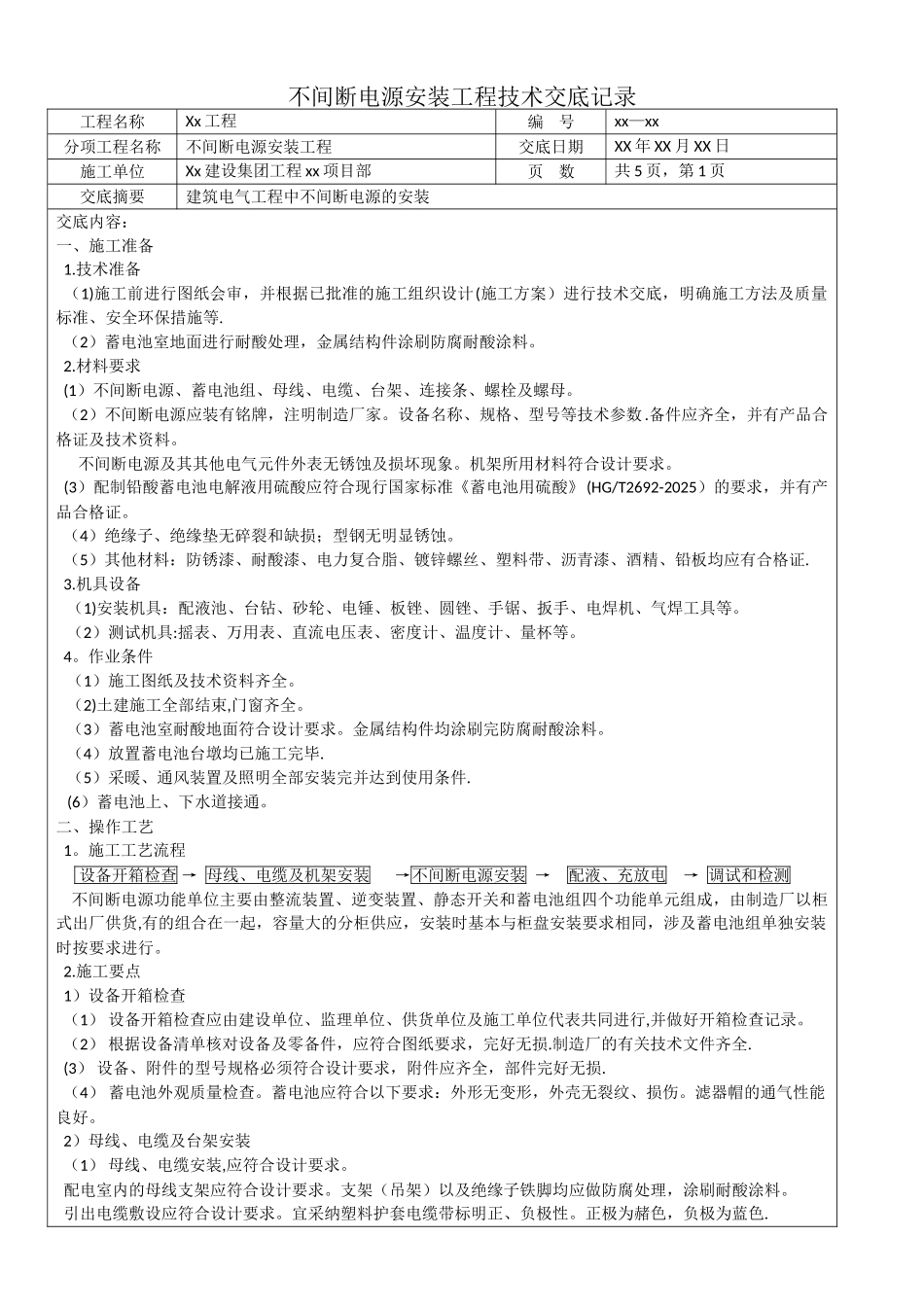

不间断电源安装工程技术交底记录

不间断电源安装工程技术交底记录工程名称Xx 工程编 号xx—xx分项工程名称不间断电源安装工程交底日期XX 年 XX 月 XX 日施工单位Xx 建设集团工程 xx 项目部页 数共 5 页，第 1 页交底摘要建筑电气工程中不间断电源的安装交底内容：一、施工准备 1.技术准备 （1)施工前进行图纸会审，并根据已批准的施工组织设计(施工方案）进行技术交底，明确施工方法及质量标准、安全环保措施等. （2）蓄电池室地面进行耐酸处理，金属结构件涂刷防腐耐酸涂料。 2.材料要求 (1）不间断电源、蓄电池组、母线、电缆、台架、连接条、螺栓及螺母。 （2）不间断电源应装有铭牌，注明制造厂家。设备名称、规格、型号等技术参数.备件应齐全，并有产品合格证及技术资料。 不间断电源及其其他电气元件外表无锈蚀及损坏现象。机架所用材料符合设计要求。 (3）配制铅酸蓄电池电解液用硫酸应符合现行国家标准《蓄电池用硫酸》(HG/T2692-2025）的要求，并有产品合格证。 （4）绝缘子、绝缘垫无碎裂和缺损；型钢无明显锈蚀。 （5）其他材料：防锈漆、耐酸漆、电力复合脂、镀锌螺丝、塑料带、沥青漆、酒精、铅板均应有合格证. 3.机具设备 （1)安装机具：配液池、台钻、砂轮、电锤、板锉、圆锉、手锯、扳手、电焊机、气焊工具等。 （2）测试机具:摇表、万用表、直流电压表、密度计、温度计、量杯等。 4。作业条件 （1）施工图纸及技术资料齐全。 （2)土建施工全部结束,门窗齐全。 （3）蓄电池室耐酸地面符合设计要求。金属结构件均涂刷完防腐耐酸涂料。 （4）放置蓄电池台墩均已施工完毕. （5）采暖、通风装置及照明全部安装完并达到使用条件. (6）蓄电池上、下水道接通。二、操作工艺 1。施工工艺流程 设备开箱检查 → 母线、电缆及机架安装 →不间断电源安装 → 配液、充放电 → 调试和检测 不间断电源功能单位主要由整流装置、逆变装置、静态开关和蓄电池组四个功能单元组成，由制造厂以柜式出厂供货,有的组合在一起，容量大的分柜供应，安装时基本与柜盘安装要求相同，涉及蓄电池组单独安装时按要求进行。 2.施工要点 1）设备开箱检查 （1） 设备开箱检查应由建设单位、监理单位、供货单位及施工单位代表共同进行,并做好开箱检查记录。 （2） 根据设备清单核对设备及零备件，应符合图纸要求，完好无损.制造厂的有关技术文件齐全. (3） 设备、附件的型号规格必须符合设计要求，附件应齐全，部件完好无损. （4） 蓄电池外...
