不饱和聚酯树脂常用配方

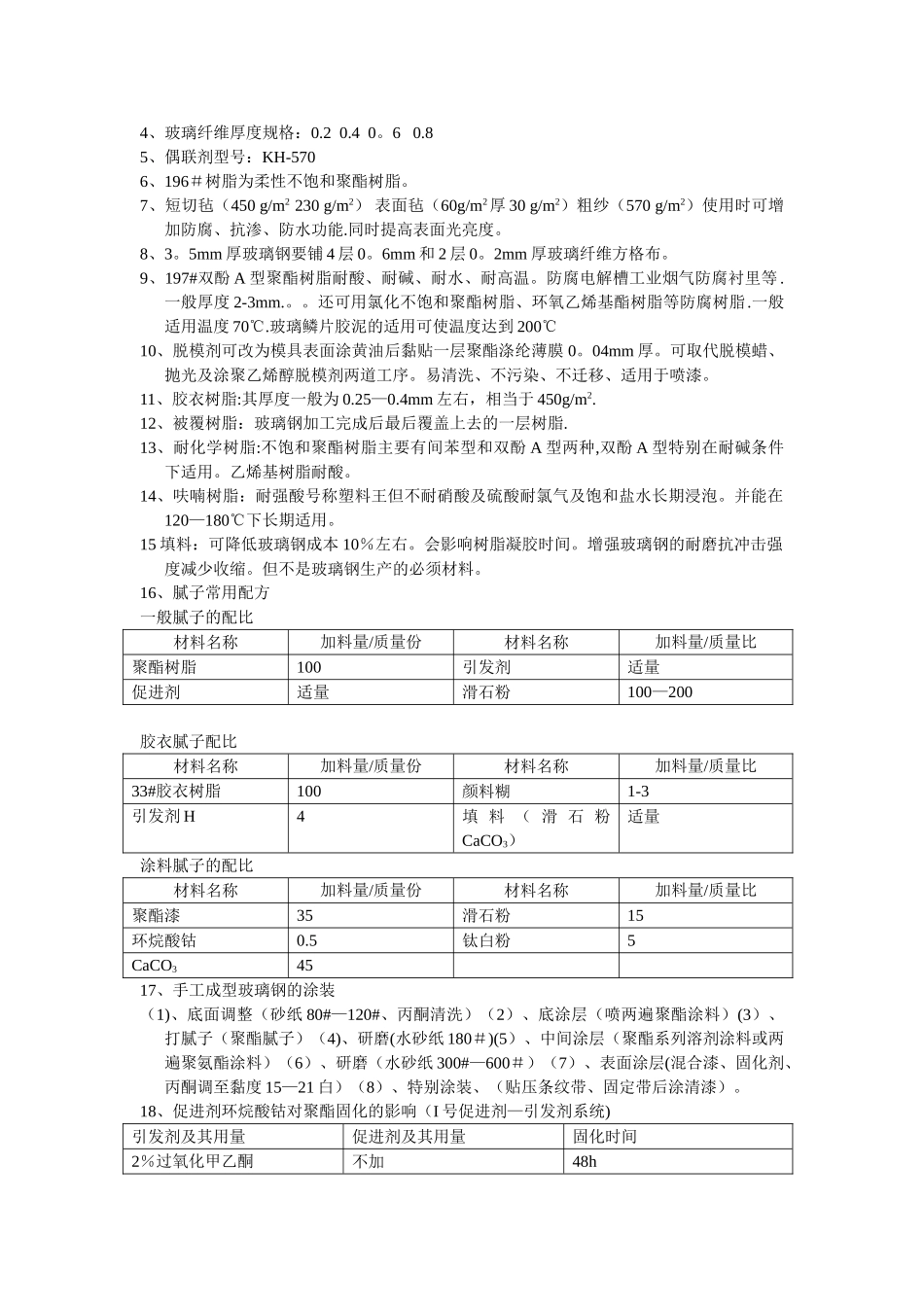

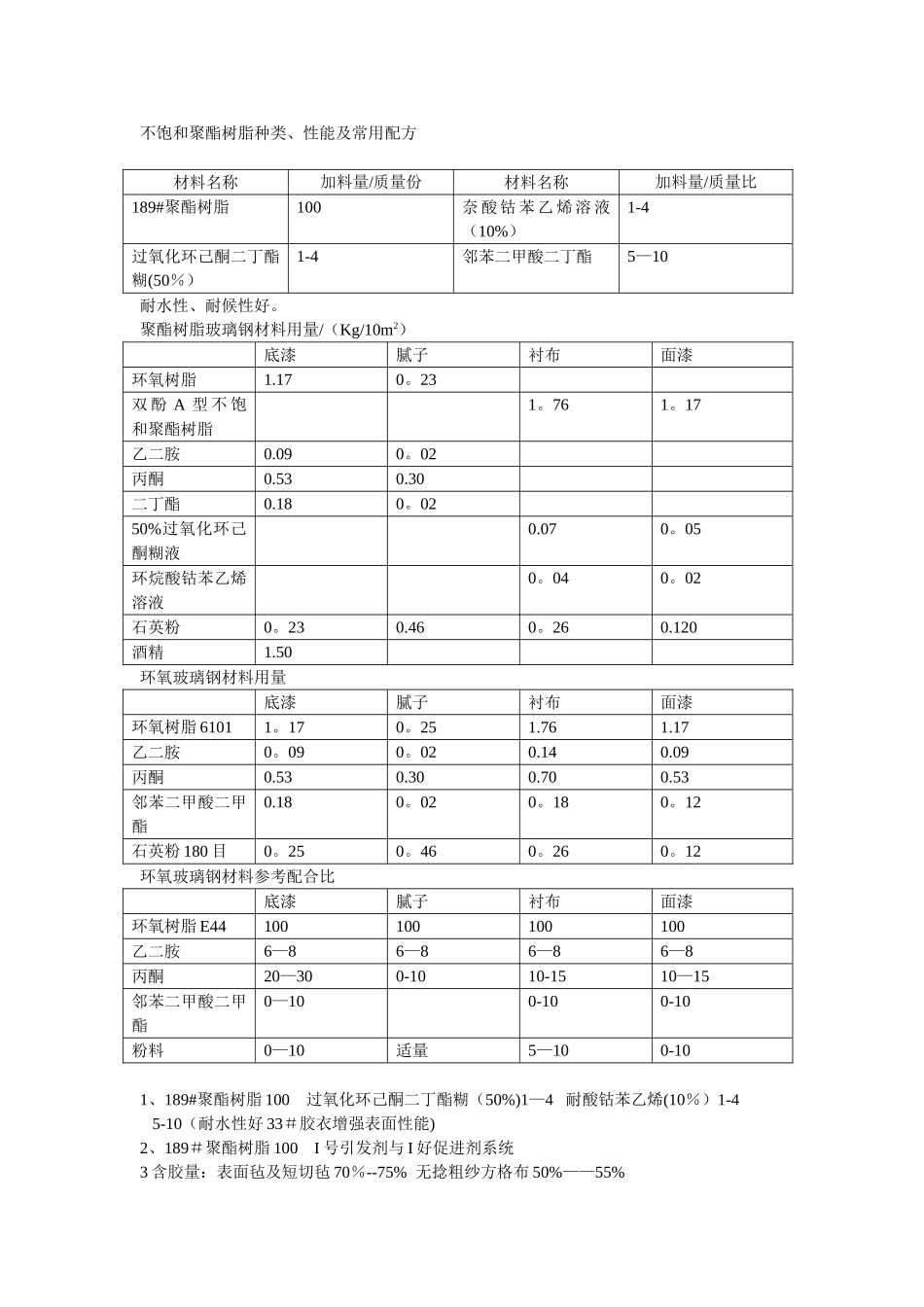

不饱和聚酯树脂种类、性能及常用配方材料名称加料量/质量份材料名称加料量/质量比189#聚酯树脂100奈 酸 钴 苯 乙 烯 溶 液（10%）1-4过氧化环己酮二丁酯糊(50％）1-4邻苯二甲酸二丁酯5—10耐水性、耐候性好。聚酯树脂玻璃钢材料用量/（Kg/10m2）底漆腻子衬布面漆环氧树脂1.170。23双 酚 A 型 不 饱和聚酯树脂1。761。17乙二胺0.090。02丙酮0.530.30二丁酯0.180。0250%过氧化环己酮糊液0.070。05环烷酸钴苯乙烯溶液0。040。02石英粉0。230.460。260.120酒精1.50环氧玻璃钢材料用量底漆腻子衬布面漆环氧树脂 61011。170。251.761.17乙二胺0。090。020.140.09丙酮0.530.300.700.53邻苯二甲酸二甲酯0.180。020。180。12石英粉 180 目0。250。460。260。12环氧玻璃钢材料参考配合比底漆腻子衬布面漆环氧树脂 E44100100100100乙二胺6—86—86—86—8丙酮20—300-1010-1510—15邻苯二甲酸二甲酯0—100-100-10粉料0—10适量5—100-101、189#聚酯树脂 100 过氧化环己酮二丁酯糊（50%)1—4 耐酸钴苯乙烯(10％）1-4 5-10（耐水性好 33＃胶衣增强表面性能)2、189＃聚酯树脂 100 I 号引发剂与 I 好促进剂系统3 含胶量：表面毡及短切毡 70％--75% 无捻粗纱方格布 50%——55%4、玻璃纤维厚度规格：0.2 0.4 0。6 0.85、偶联剂型号：KH-5706、196＃树脂为柔性不饱和聚酯树脂。7、短切毡（450 g/m2 230 g/m2） 表面毡（60g/m2厚 30 g/m2）粗纱（570 g/m2）使用时可增加防腐、抗渗、防水功能.同时提高表面光亮度。8、3。5mm 厚玻璃钢要铺 4 层 0。6mm 和 2 层 0。2mm 厚玻璃纤维方格布。9、197#双酚 A 型聚酯树脂耐酸、耐碱、耐水、耐高温。防腐电解槽工业烟气防腐衬里等 .一般厚度 2-3mm.。。还可用氯化不饱和聚酯树脂、环氧乙烯基酯树脂等防腐树脂.一般适用温度 70℃.玻璃鳞片胶泥的适用可使温度达到 200℃10、脱模剂可改为模具表面涂黄油后黏贴一层聚酯涤纶薄膜 0。04mm 厚。可取代脱模蜡、抛光及涂聚乙烯醇脱模剂两道工序。易清洗、不污染、不迁移、适用于喷漆。11、胶衣树脂:其厚度一般为 0.25—0.4mm 左右，相当于 450g/m2.12、被覆树脂：玻璃钢加工完成后最后覆盖上去的一层树脂.13、耐化学树脂:不饱和聚酯树脂主要有间苯型和双酚 A 型两种,双酚 A 型特别在耐碱条件下适用。乙烯基树脂耐酸。14、呋喃树脂：耐强酸号称塑料王但不耐硝酸及硫酸耐氯气及饱和盐水长期浸泡。并能在120—180℃下长期...
