丙类高频功率放大器课程设计

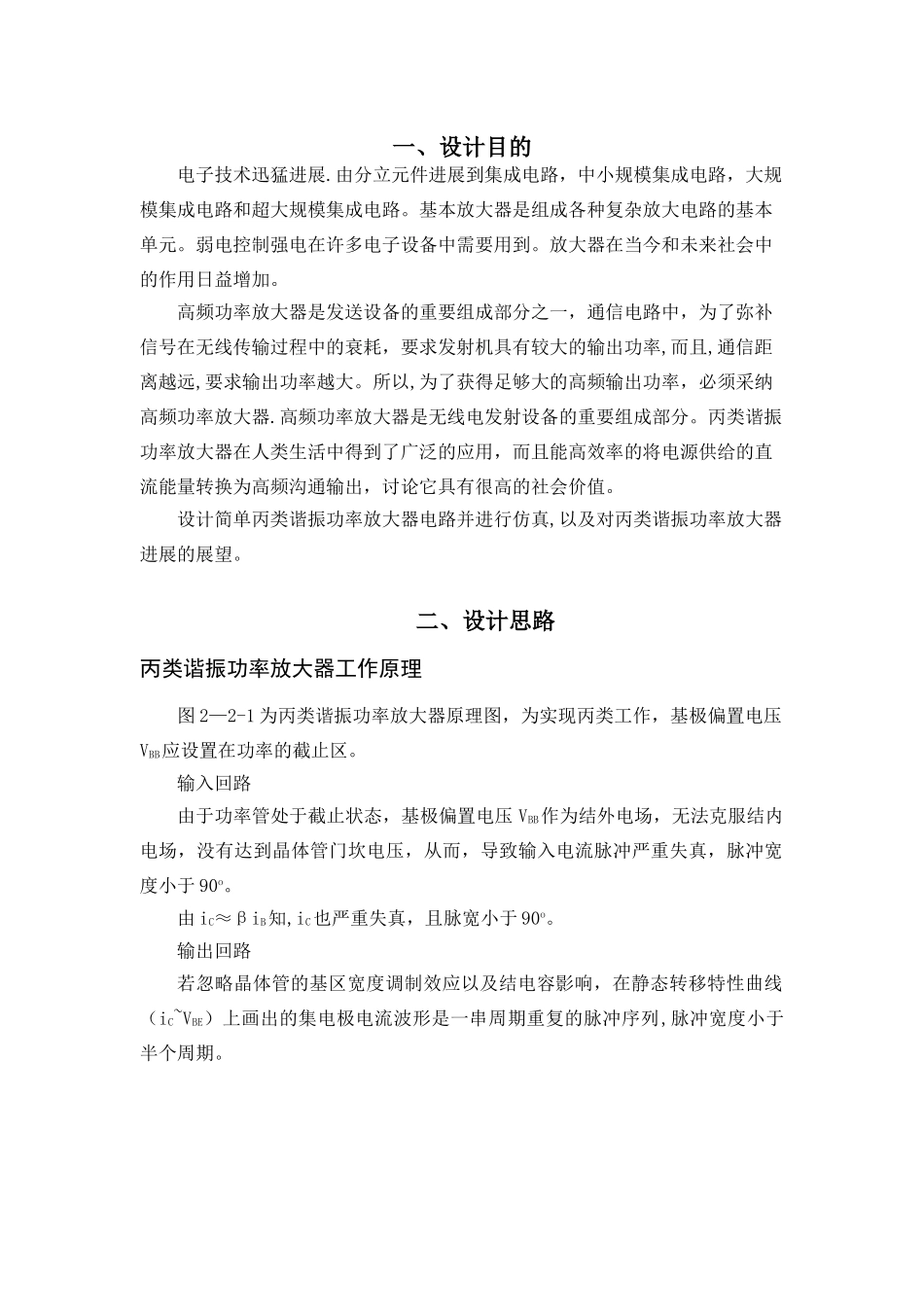

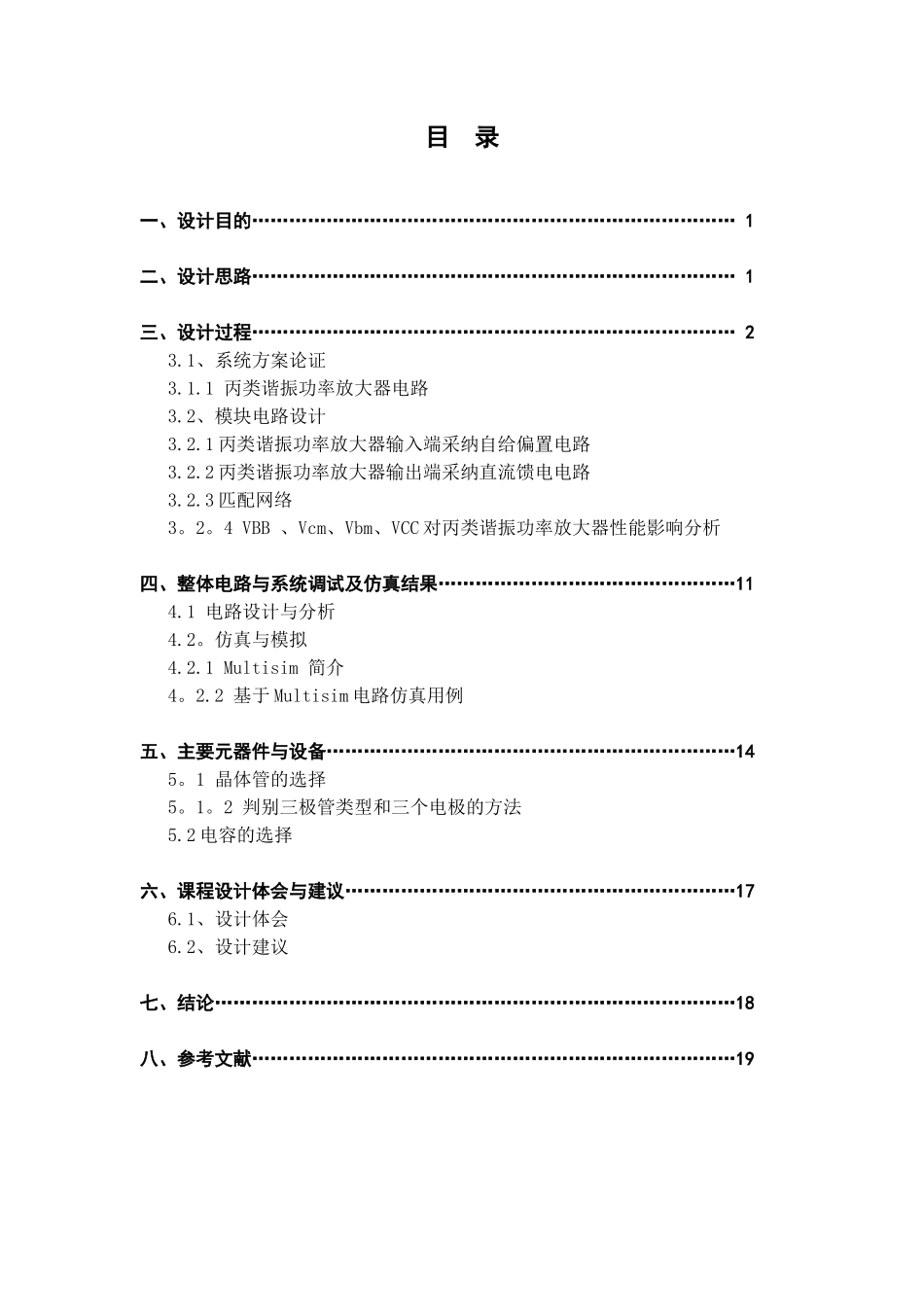

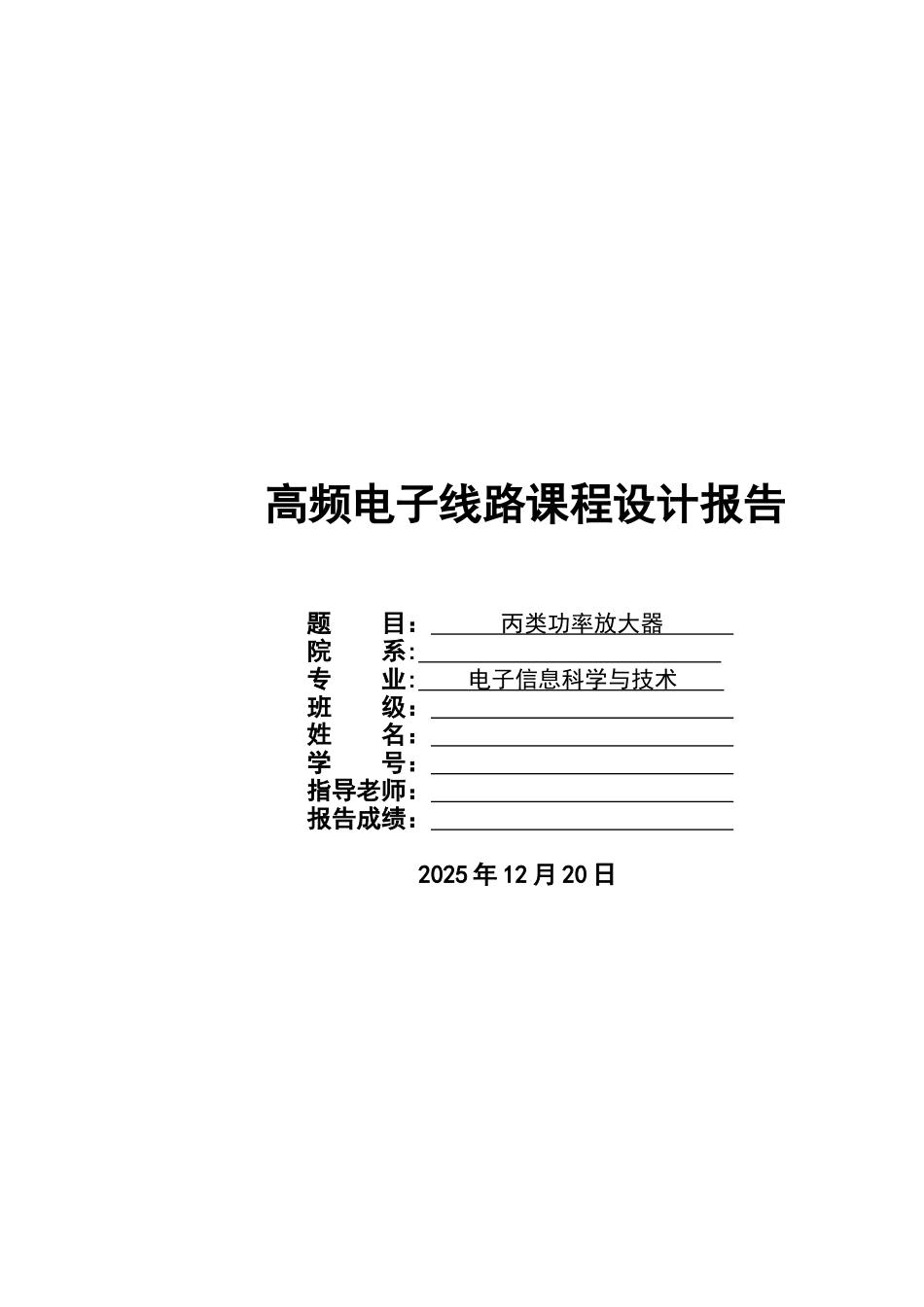

高频电子线路课程设计报告题 目： 丙类功率放大器 院 系: 专 业: 电子信息科学与技术 班 级： 姓 名： 学 号： 指导老师： 报告成绩： 2025 年 12 月 20 日目 录 一、设计目的…………………………………………………………………… 1 二、设计思路…………………………………………………………………… 1 三、设计过程…………………………………………………………………… 23.1、系统方案论证3.1.1 丙类谐振功率放大器电路3.2、模块电路设计3.2.1 丙类谐振功率放大器输入端采纳自给偏置电路3.2.2 丙类谐振功率放大器输出端采纳直流馈电电路3.2.3 匹配网络3。2。4 VBB 、Vcm、Vbm、VCC 对丙类谐振功率放大器性能影响分析四、整体电路与系统调试及仿真结果…………………………………………114.1 电路设计与分析4.2。仿真与模拟4.2.1 Multisim 简介4。2.2 基于 Multisim 电路仿真用例五、主要元器件与设备…………………………………………………………145。1 晶体管的选择5。1。2 判别三极管类型和三个电极的方法5.2 电容的选择六、课程设计体会与建议………………………………………………………176.1、设计体会6.2、设计建议七、结论…………………………………………………………………………18八、参考文献……………………………………………………………………19一、设计目的电子技术迅猛进展.由分立元件进展到集成电路，中小规模集成电路，大规模集成电路和超大规模集成电路。基本放大器是组成各种复杂放大电路的基本单元。弱电控制强电在许多电子设备中需要用到。放大器在当今和未来社会中的作用日益增加。高频功率放大器是发送设备的重要组成部分之一，通信电路中，为了弥补信号在无线传输过程中的衰耗，要求发射机具有较大的输出功率,而且,通信距离越远,要求输出功率越大。所以,为了获得足够大的高频输出功率，必须采纳高频功率放大器.高频功率放大器是无线电发射设备的重要组成部分。丙类谐振功率放大器在人类生活中得到了广泛的应用，而且能高效率的将电源供给的直流能量转换为高频沟通输出，讨论它具有很高的社会价值。设计简单丙类谐振功率放大器电路并进行仿真,以及对丙类谐振功率放大器进展的展望。二、设计思路丙类谐振功率放大器工作原理图 2—2-1 为丙类谐振功率放大器原理图，为实现丙类工作，基极偏置电压VBB应设置在功率的截止区。输入回路由于功率管处于截止状态，基极偏...
