两台交换机不同vlan端的设备通信互访。VIP专享

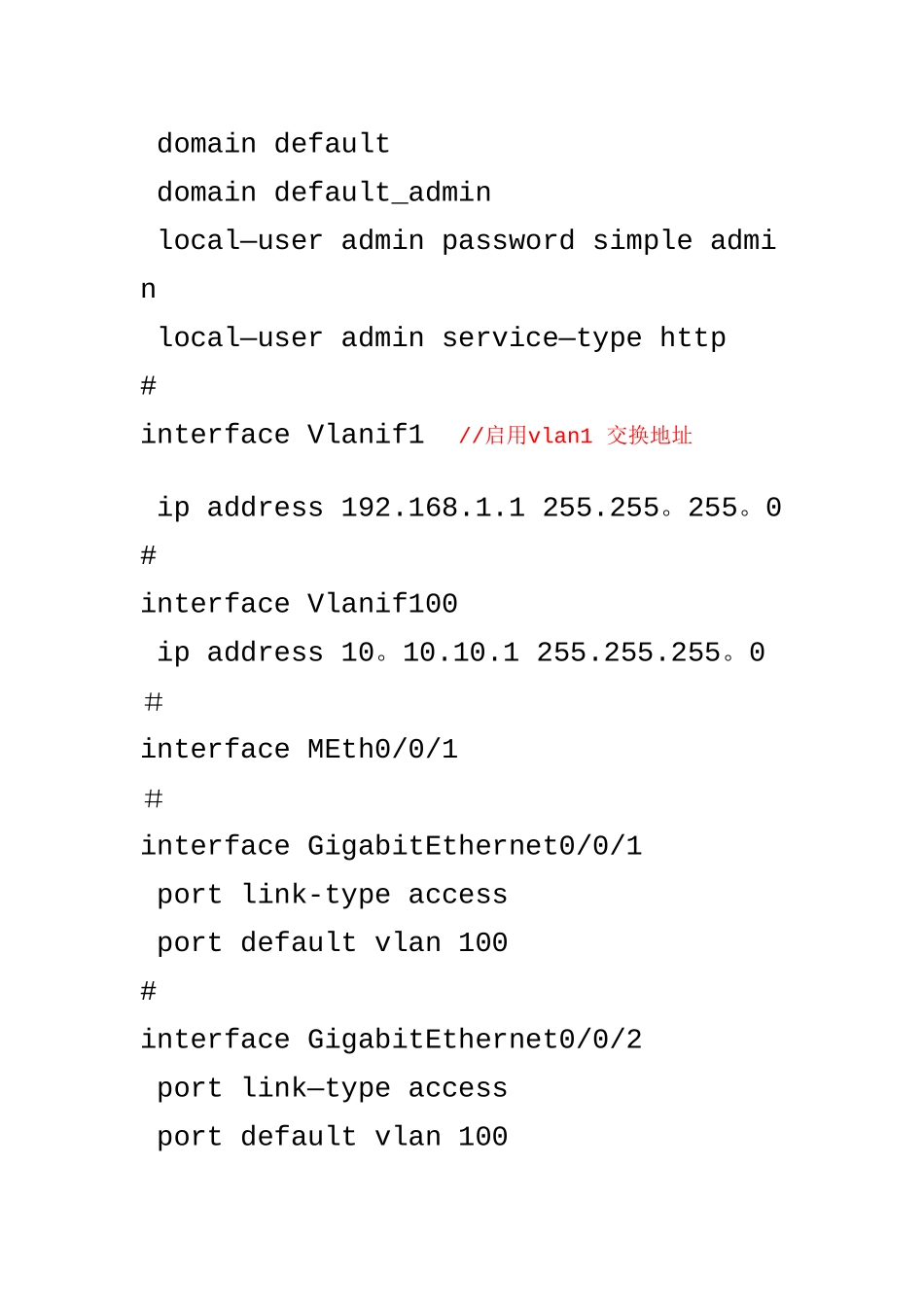

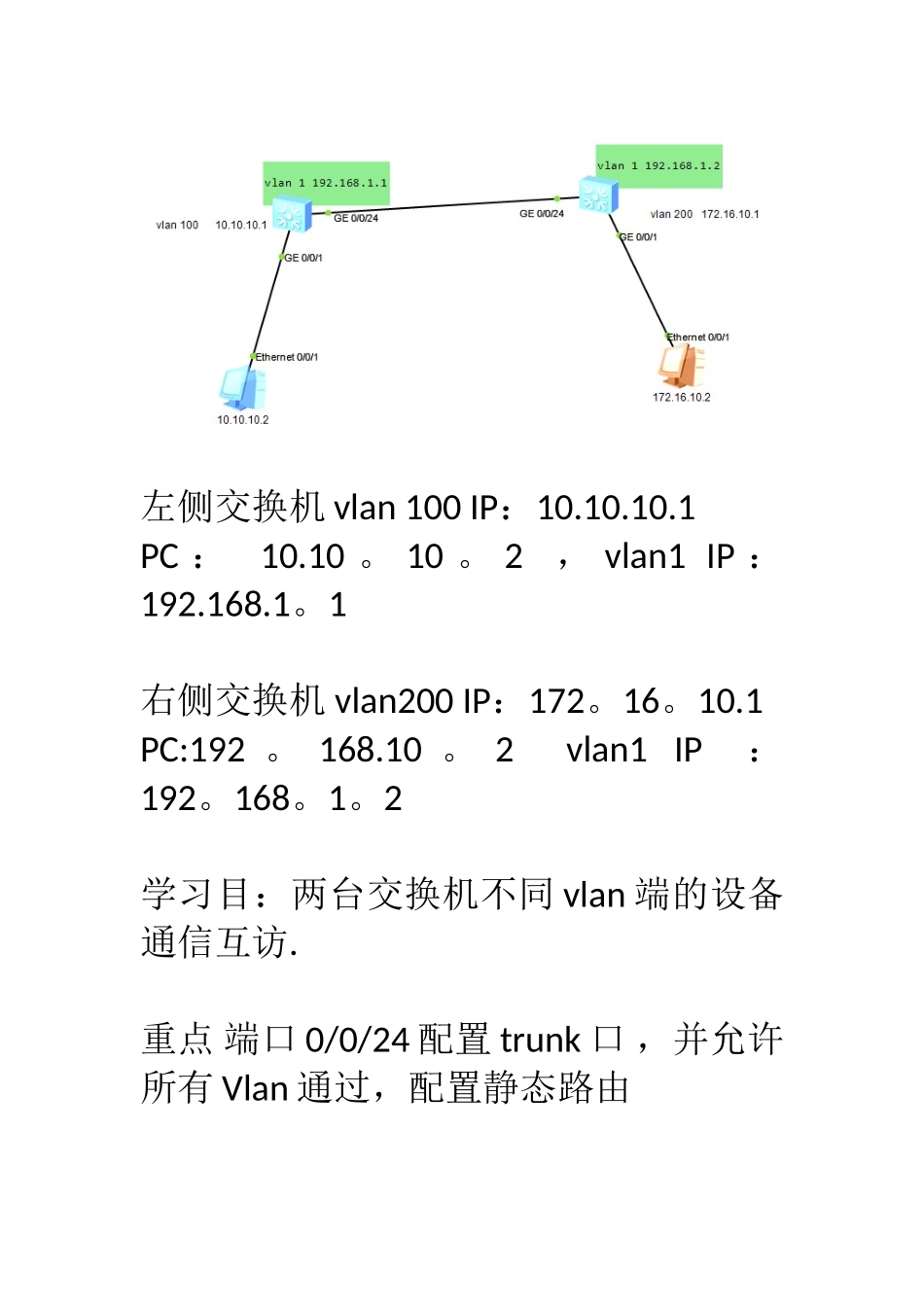

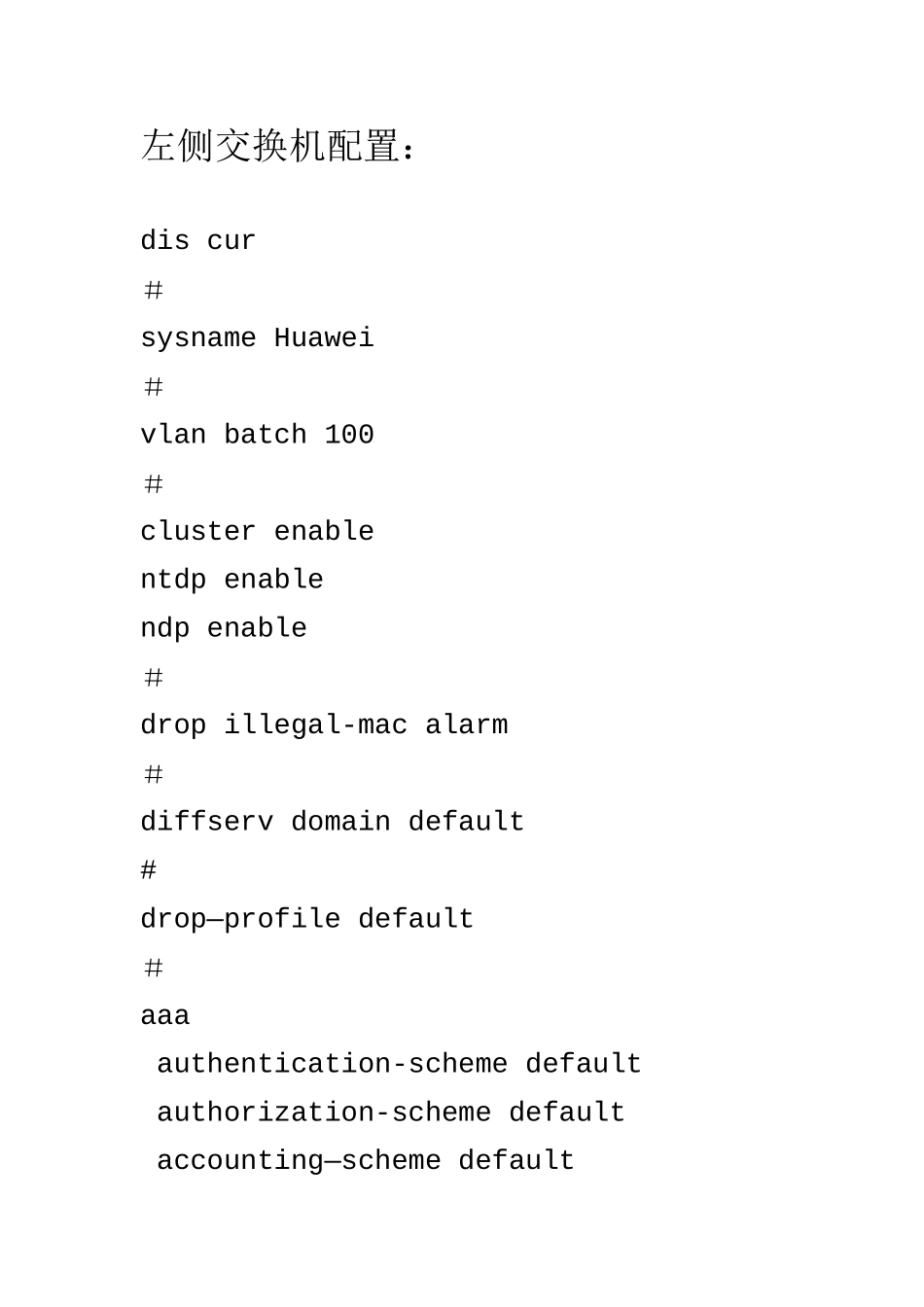

左侧交换机 vlan 100 IP：10.10.10.1 PC ： 10.10 。 10 。 2 ， vlan1 IP ：192.168.1。1右侧交换机 vlan200 IP：172。16。10.1PC:192 。 168.10 。 2 vlan1 IP ：192。168。1。2学习目：两台交换机不同 vlan 端的设备通信互访.重点 端口 0/0/24 配置 trunk 口 ，并允许所有 Vlan 通过，配置静态路由左侧交换机配置：dis cur＃sysname Huawei＃vlan batch 100＃cluster enablentdp enablendp enable＃drop illegal-mac alarm＃diffserv domain default#drop—profile default＃aaa authentication-scheme default authorization-scheme default accounting—scheme default domain default domain default_admin local—user admin password simple admin local—user admin service—type http#interface Vlanif1 //启用vlan1 交换地址 ip address 192.168.1.1 255.255。255。0#interface Vlanif100 ip address 10。10.10.1 255.255.255。0＃interface MEth0/0/1＃interface GigabitEthernet0/0/1 port link-type access port default vlan 100#interface GigabitEthernet0/0/2 port link—type access port default vlan 100＃interface GigabitEthernet0/0/3 port link—type access port default vlan 100＃interface GigabitEthernet0/0/4 port link-type access port default vlan 100＃interface GigabitEthernet0/0/5 port link—type access port default vlan 100#interface GigabitEthernet0/0/6 port link—type access port default vlan 100＃interface GigabitEthernet0/0/7 port link—type access port default vlan 100＃interface GigabitEthernet0/0/8 port link-type access port default vlan 100＃interface GigabitEthernet0/0/9 port link—type access port default vlan 100＃interface GigabitEthernet0/0/10 port link-type access port default vlan 100#interface GigabitEthernet0/0/11 port link-type access port default vlan 100＃interface GigabitEthernet0/0/12 port link—type access port default vlan 100＃interface GigabitEthernet0/0/13 port link—type access port default vlan 100#interface Giga...
