两跨等截面预应力混凝土连续梁桥设计说明书

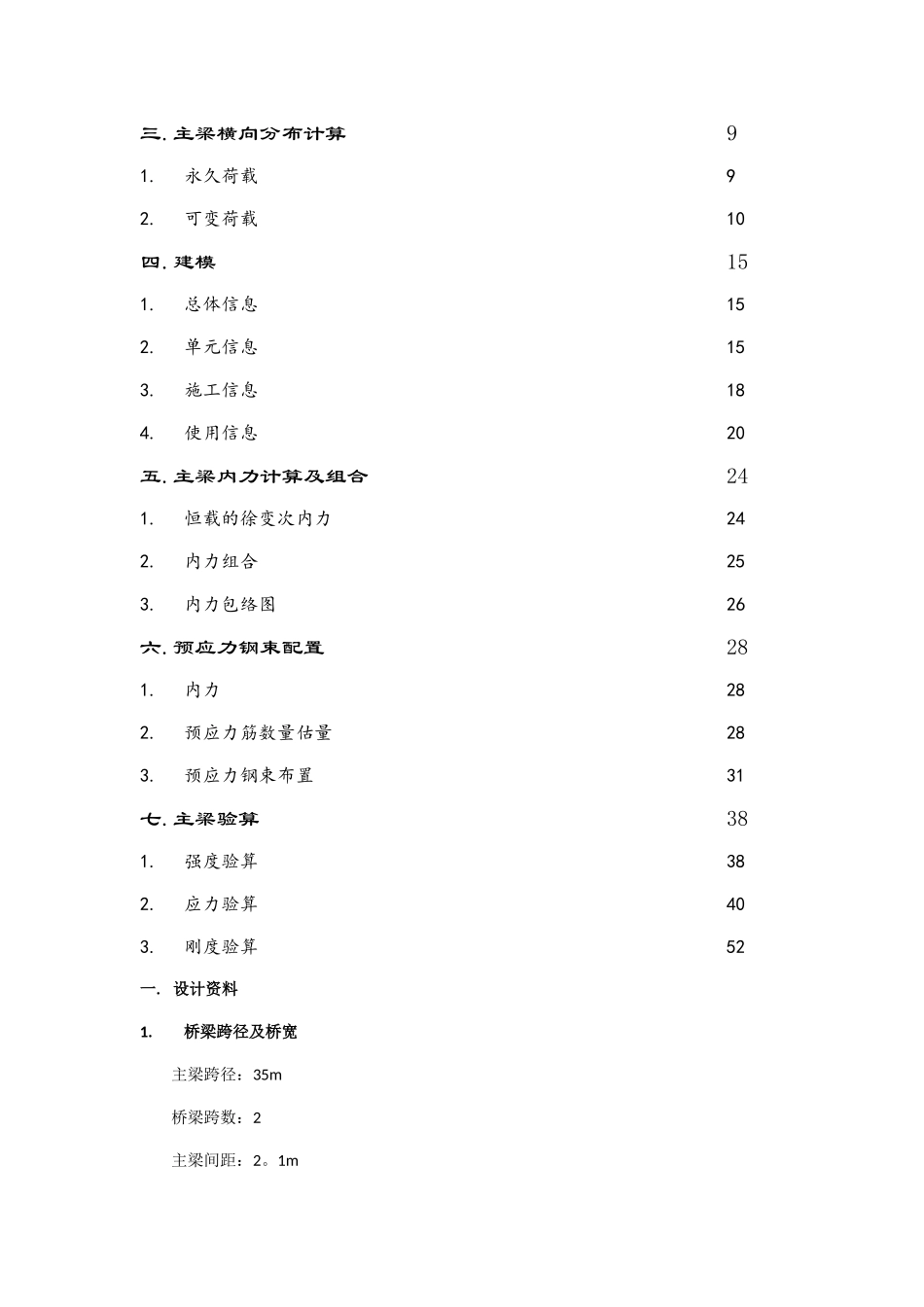

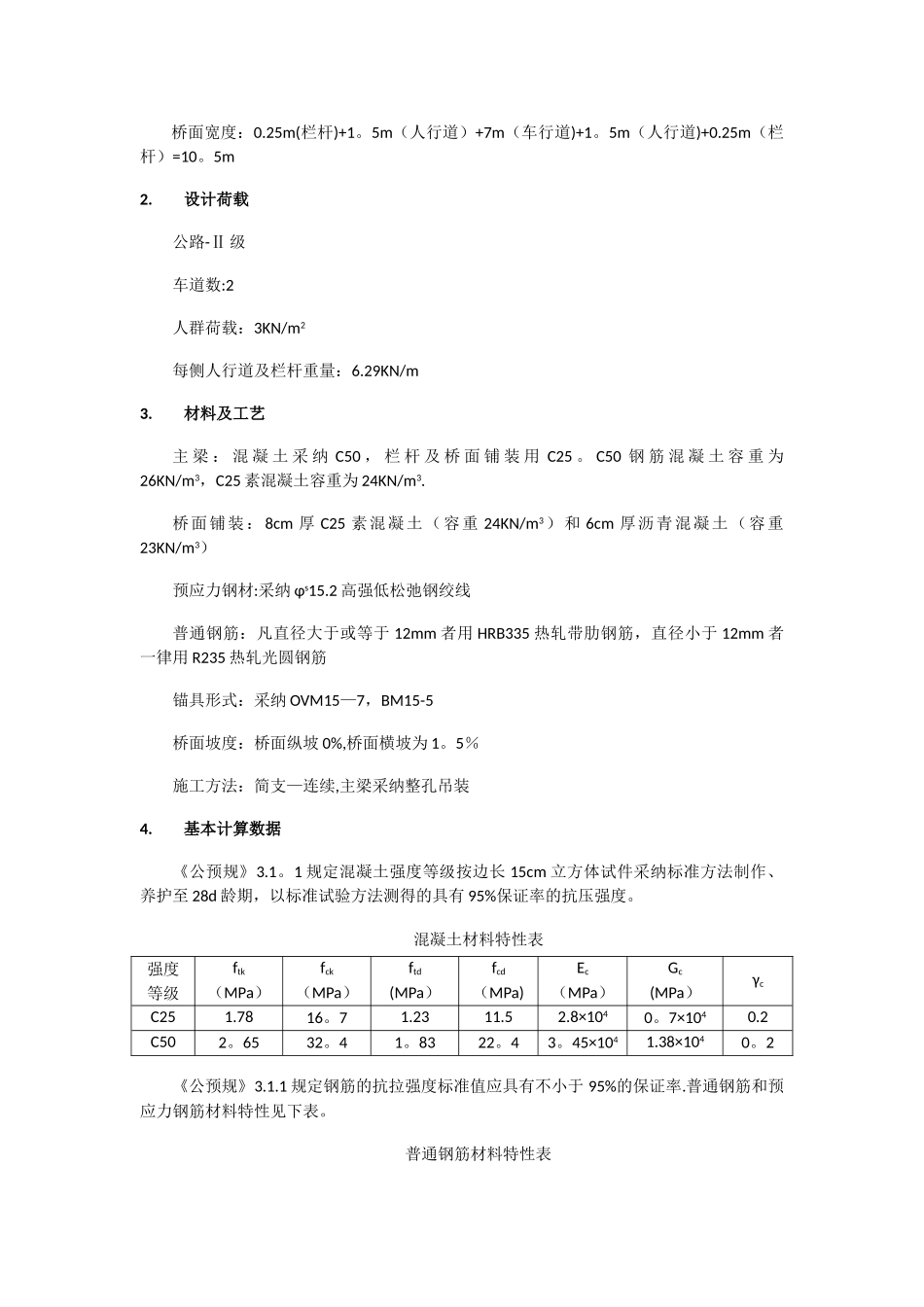

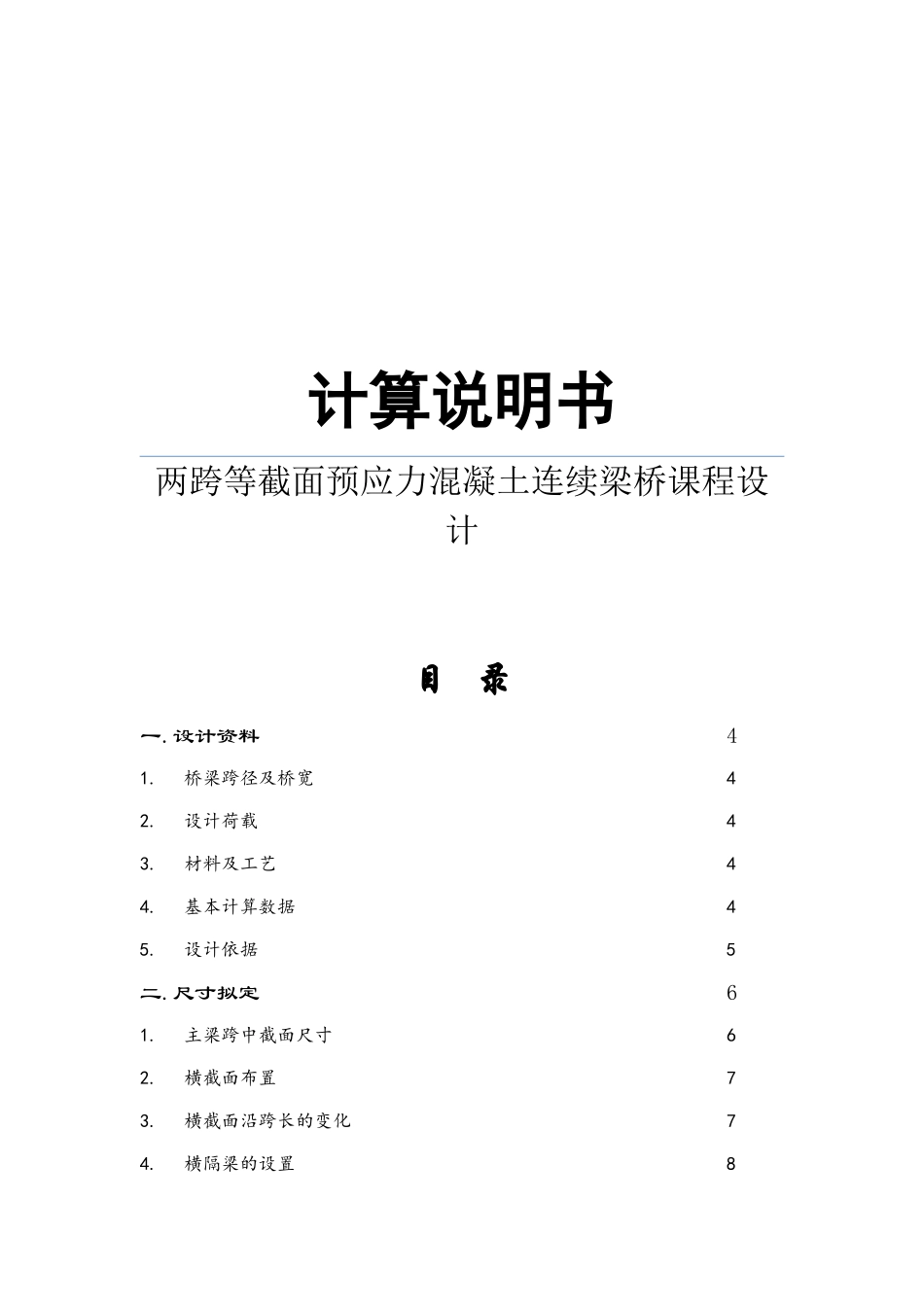

计算说明书两跨等截面预应力混凝土连续梁桥课程设计目 录一.设计资料41.桥梁跨径及桥宽42.设计荷载43.材料及工艺44.基本计算数据45.设计依据5二.尺寸拟定61.主梁跨中截面尺寸62.横截面布置73.横截面沿跨长的变化74.横隔梁的设置8三.主梁横向分布计算91.永久荷载92.可变荷载10四.建模151.总体信息152.单元信息153.施工信息184.使用信息20五.主梁内力计算及组合241.恒载的徐变次内力242.内力组合253.内力包络图26六.预应力钢束配置281.内力282.预应力筋数量估量283.预应力钢束布置31七.主梁验算381.强度验算382.应力验算403.刚度验算52一. 设计资料1.桥梁跨径及桥宽主梁跨径：35m桥梁跨数：2主梁间距：2。1m桥面宽度：0.25m(栏杆)+1。5m（人行道）+7m（车行道)+1。5m（人行道)+0.25m（栏杆）=10。5m2.设计荷载公路-Ⅱ 级车道数:2人群荷载：3KN/m2每侧人行道及栏杆重量：6.29KN/m3.材料及工艺主 梁 ： 混 凝 土 采 纳 C50 ， 栏 杆 及 桥 面 铺 装 用 C25 。 C50 钢 筋 混 凝 土 容 重 为26KN/m3，C25 素混凝土容重为 24KN/m3.桥面铺装： 8cm 厚 C25 素混凝土（容重 24KN/m3）和 6cm 厚沥青混凝土 （容重23KN/m3）预应力钢材:采纳 φs15.2 高强低松弛钢绞线普通钢筋：凡直径大于或等于 12mm 者用 HRB335 热轧带肋钢筋，直径小于 12mm 者一律用 R235 热轧光圆钢筋锚具形式：采纳 OVM15—7，BM15-5桥面坡度：桥面纵坡 0%,桥面横坡为 1。5％施工方法：简支—连续,主梁采纳整孔吊装4.基本计算数据《公预规》3.1。1 规定混凝土强度等级按边长 15cm 立方体试件采纳标准方法制作、养护至 28d 龄期，以标准试验方法测得的具有 95%保证率的抗压强度。混凝土材料特性表强度等级ftk（MPa）fck（MPa）ftd(MPa）fcd（MPa)Ec（MPa）Gc(MPa）γcC251.7816。71.2311.52.8×1040。7×1040.2C502。6532。41。8322。43。45×1041.38×1040。2《公预规》3.1.1 规定钢筋的抗拉强度标准值应具有不小于 95%的保证率.普通钢筋和预应力钢筋材料特性见下表。普通钢筋材料特性表钢筋种类符号fsk（MPa)fsd（MPa）fsd‘（MPa）Es（MPa）R235(d=8~20mm）φ2351951952.1×105HRB335（d=6～50mm)Φ3352802802.0×105预应力钢筋材料特性表钢筋种类符号直径 d（mm）fpk（MPa）fpd（MPa)fpd'（MPa）Es(MPa）截面面积（mm2）公称质量（kg/m）钢绞线φs15。24186012603901。95×105139.01。1015.设计依据（1）交通部颁《公...
