中广核杜尔伯特风电场风机吊装工程检验报告VIP专享

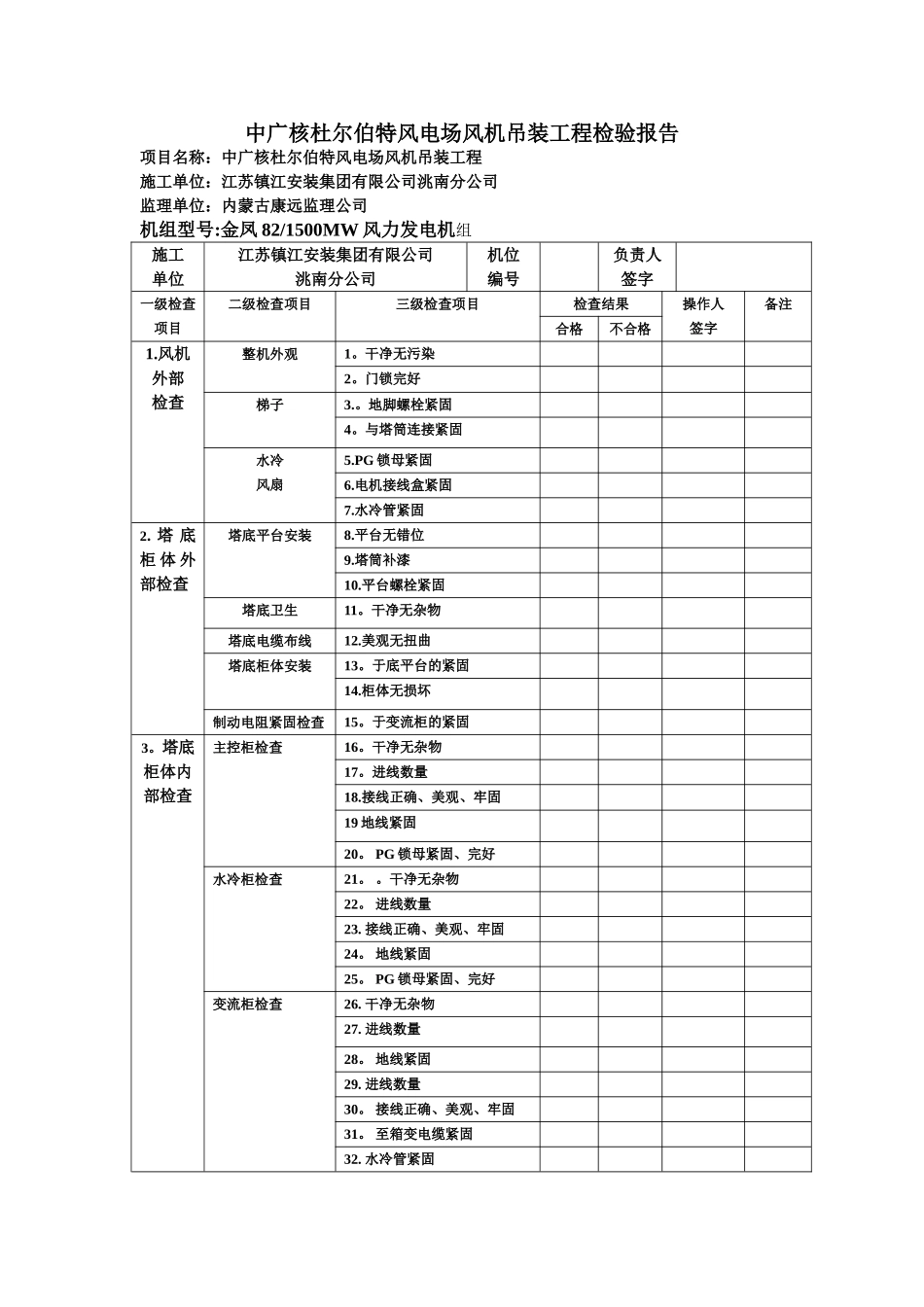

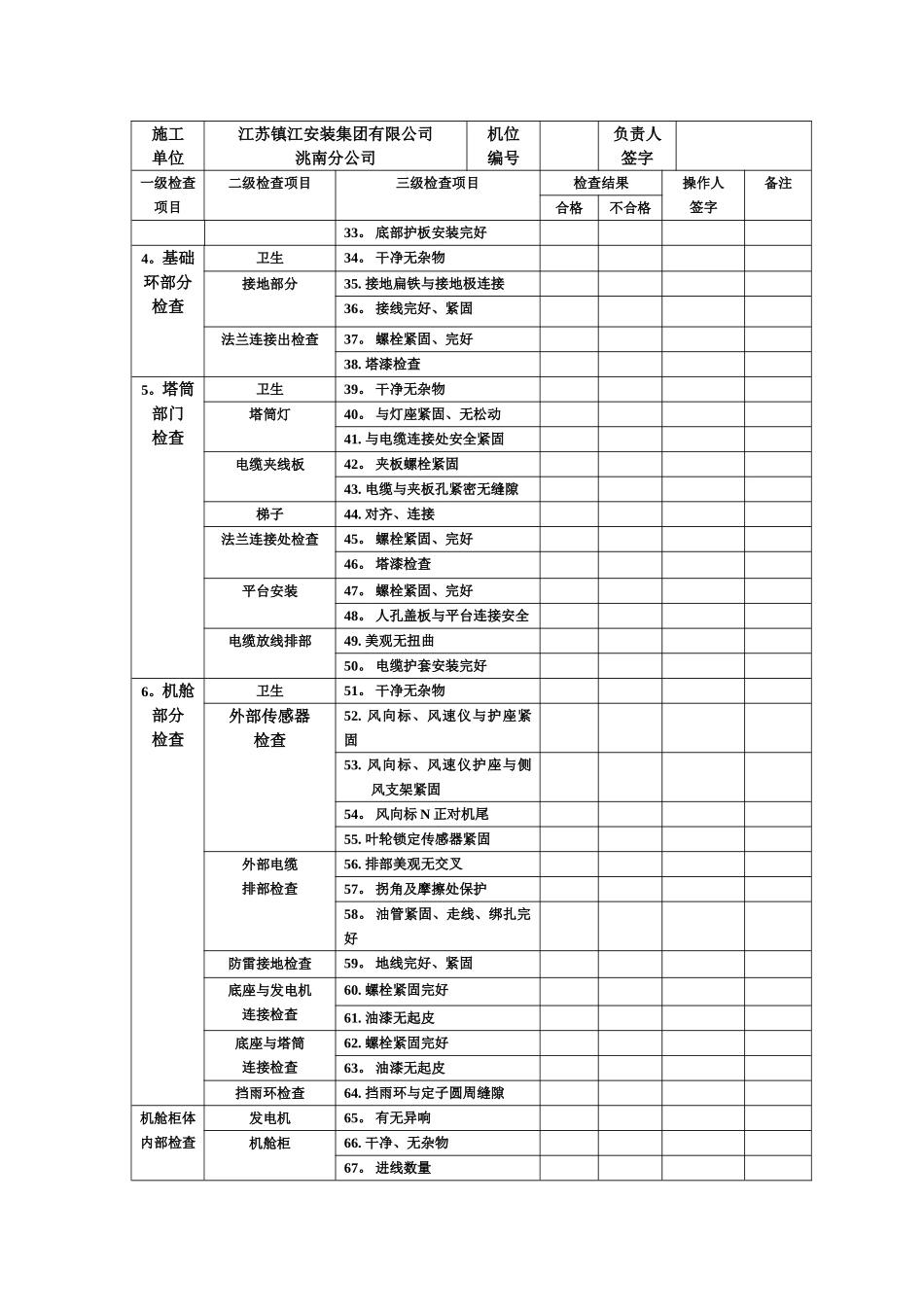

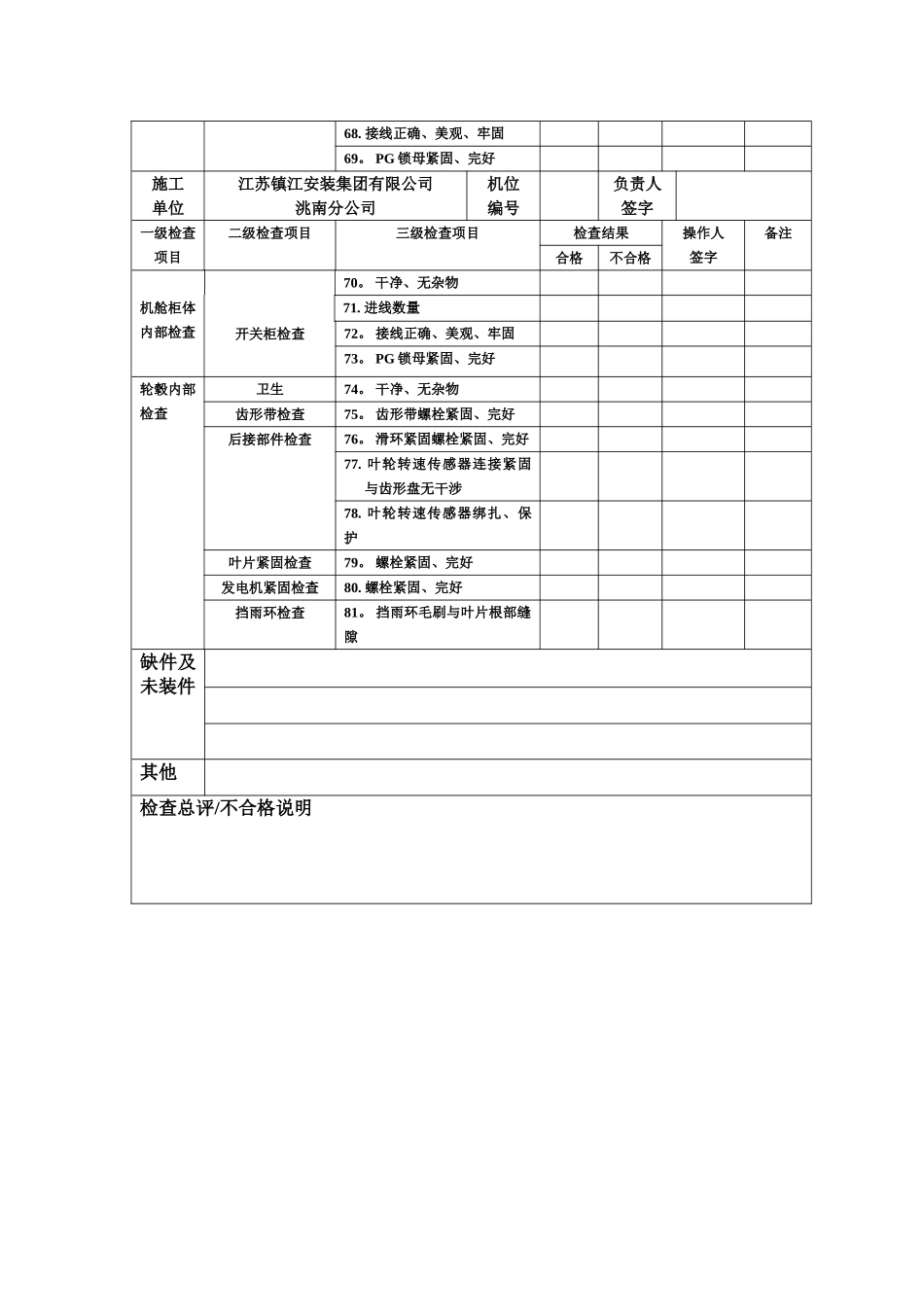

中广核杜尔伯特风电场风机吊装工程检验报告项目名称：中广核杜尔伯特风电场风机吊装工程施工单位：江苏镇江安装集团有限公司洮南分公司监理单位：内蒙古康远监理公司机组型号:金凤 82/1500MW 风力发电机组施工单位江苏镇江安装集团有限公司洮南分公司机位编号负责人签字一级检查项目二级检查项目三级检查项目检查结果操作人签字备注合格不合格1.风机外部检查整机外观1。干净无污染2。门锁完好梯子3.。地脚螺栓紧固4。与塔筒连接紧固水冷风扇5.PG 锁母紧固6.电机接线盒紧固7.水冷管紧固2. 塔 底柜 体 外部检查塔底平台安装8.平台无错位9.塔筒补漆10.平台螺栓紧固塔底卫生11。干净无杂物塔底电缆布线12.美观无扭曲塔底柜体安装13。于底平台的紧固14.柜体无损坏制动电阻紧固检查15。于变流柜的紧固3。塔底柜体内部检查主控柜检查16。干净无杂物17。进线数量18.接线正确、美观、牢固19 地线紧固20。 PG 锁母紧固、完好水冷柜检查21。 。干净无杂物22。 进线数量23. 接线正确、美观、牢固24。 地线紧固25。 PG 锁母紧固、完好变流柜检查26. 干净无杂物27. 进线数量28。 地线紧固29. 进线数量30。 接线正确、美观、牢固31。 至箱变电缆紧固32. 水冷管紧固施工单位江苏镇江安装集团有限公司洮南分公司机位编号负责人签字一级检查项目二级检查项目三级检查项目检查结果操作人签字备注合格不合格33。 底部护板安装完好4。基础环部分检查卫生34。 干净无杂物接地部分35. 接地扁铁与接地极连接36。 接线完好、紧固法兰连接出检查37。 螺栓紧固、完好38. 塔漆检查5。塔筒部门检查卫生39。 干净无杂物塔筒灯40。 与灯座紧固、无松动41. 与电缆连接处安全紧固电缆夹线板42。 夹板螺栓紧固43. 电缆与夹板孔紧密无缝隙梯子44. 对齐、连接法兰连接处检查45。 螺栓紧固、完好46。 塔漆检查平台安装47。 螺栓紧固、完好48。 人孔盖板与平台连接安全电缆放线排部49. 美观无扭曲50。 电缆护套安装完好6。机舱部分检查卫生51。 干净无杂物外部传感器检查52. 风向标、风速仪与护座紧固53. 风向标、风速仪护座与侧风支架紧固54。 风向标 N 正对机尾55. 叶轮锁定传感器紧固外部电缆排部检查56. 排部美观无交叉57。 拐角及摩擦处保护58。 油管紧固、走线、绑扎完好防雷接地检查59。 地线完好、紧固底座与发电机连接检查60. 螺栓紧固完好61. 油漆无起皮底座与塔筒连接检查62. 螺栓紧固完好63。 油漆无起皮挡雨环检查6...
