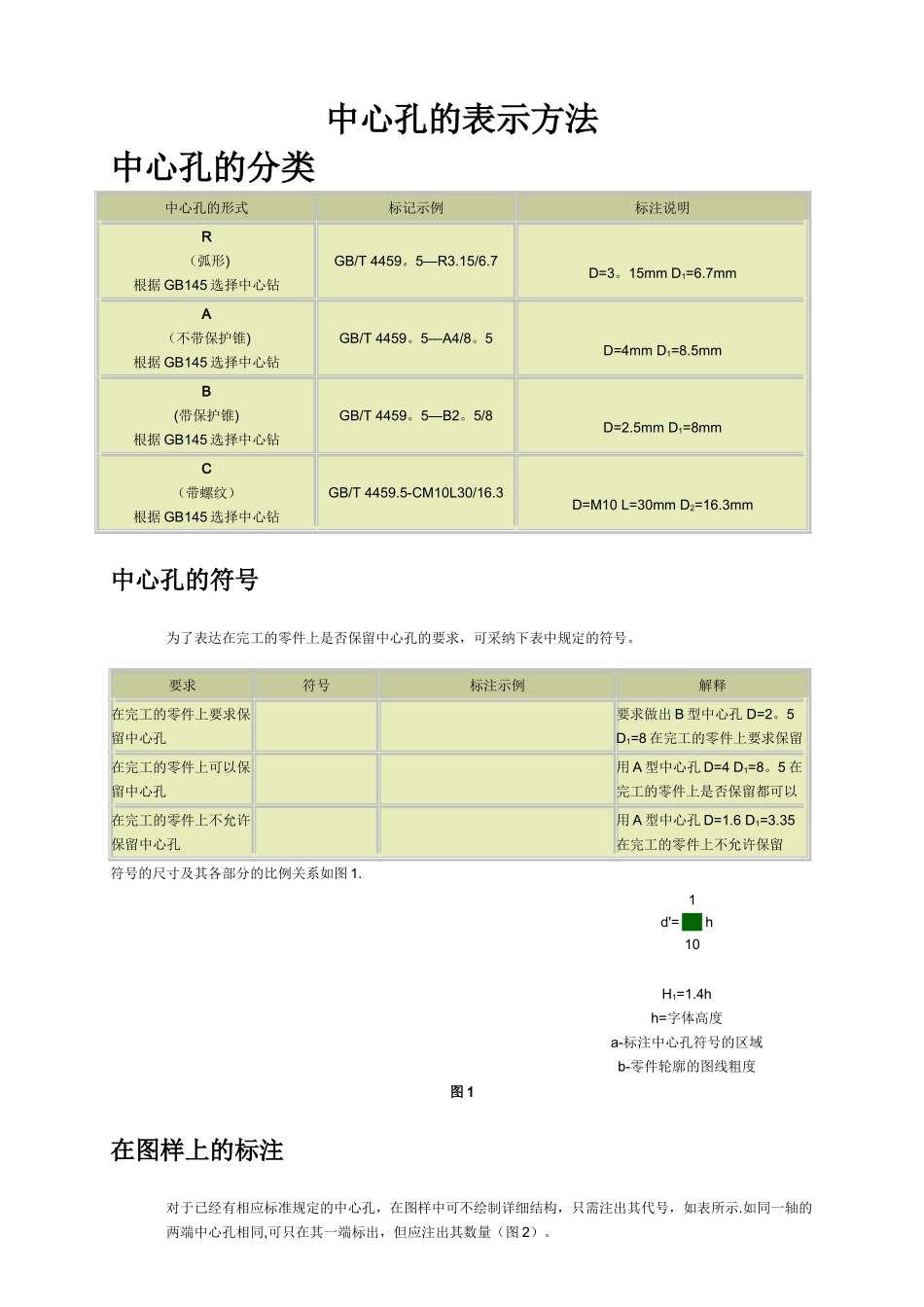

中心孔的表示方法中心孔的分类中心孔的形式 标记示例 标注说明 R（弧形)根据 GB145 选择中心钻 GB/T 4459。5—R3.15/6.7 D=3。15mm D1=6.7mm A（不带保护锥)根据 GB145 选择中心钻 GB/T 4459。5—A4/8。5 D=4mm D1=8.5mm B(带保护锥)根据 GB145 选择中心钻 GB/T 4459。5—B2。5/8 D=2.5mm D1=8mm C（带螺纹）根据 GB145 选择中心钻 GB/T 4459.5-CM10L30/16.3 D=M10 L=30mm D2=16.3mm中心孔的符号为了表达在完工的零件上是否保留中心孔的要求，可采纳下表中规定的符号。要求 符号 标注示例 解释 在完工的零件上要求保留中心孔 要求做出 B 型中心孔 D=2。5 D1=8 在完工的零件上要求保留 在完工的零件上可以保留中心孔 用 A 型中心孔 D=4 D1=8。5 在完工的零件上是否保留都可以 在完工的零件上不允许保留中心孔 用 A 型中心孔 D=1.6 D1=3.35在完工的零件上不允许保留符号的尺寸及其各部分的比例关系如图 1.d'= 1h 10H1=1.4hh=字体高度a-标注中心孔符号的区域b-零件轮廓的图线粗度 图 1在图样上的标注对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示.如同一轴的两端中心孔相同,可只在其一端标出，但应注出其数量（图 2）。 图 2如需指明中心孔的标准代号时，则可标注在中心孔型号的下方（图 3，4)。 图 3 图 4中心孔工作表面的粗糙度应在引出线上标出（图 5、图 6），表面粗糙度的上限值为 1。25µm。 以中心孔的轴线为基准时，基准代(符)号可按图 5、图 6 的方法标注. 图 5 图 6
