中航油罐区管线改造工程施工方案

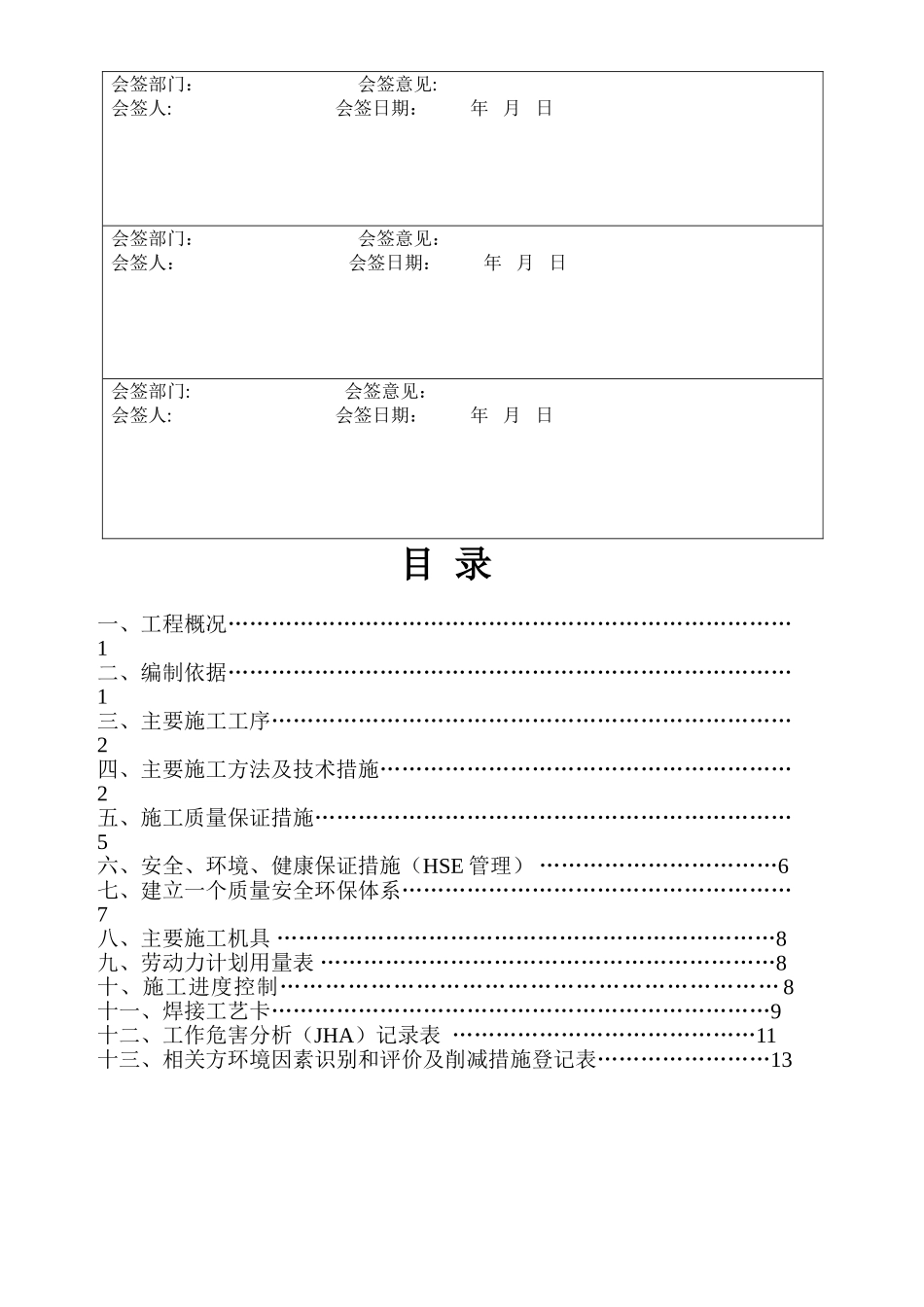

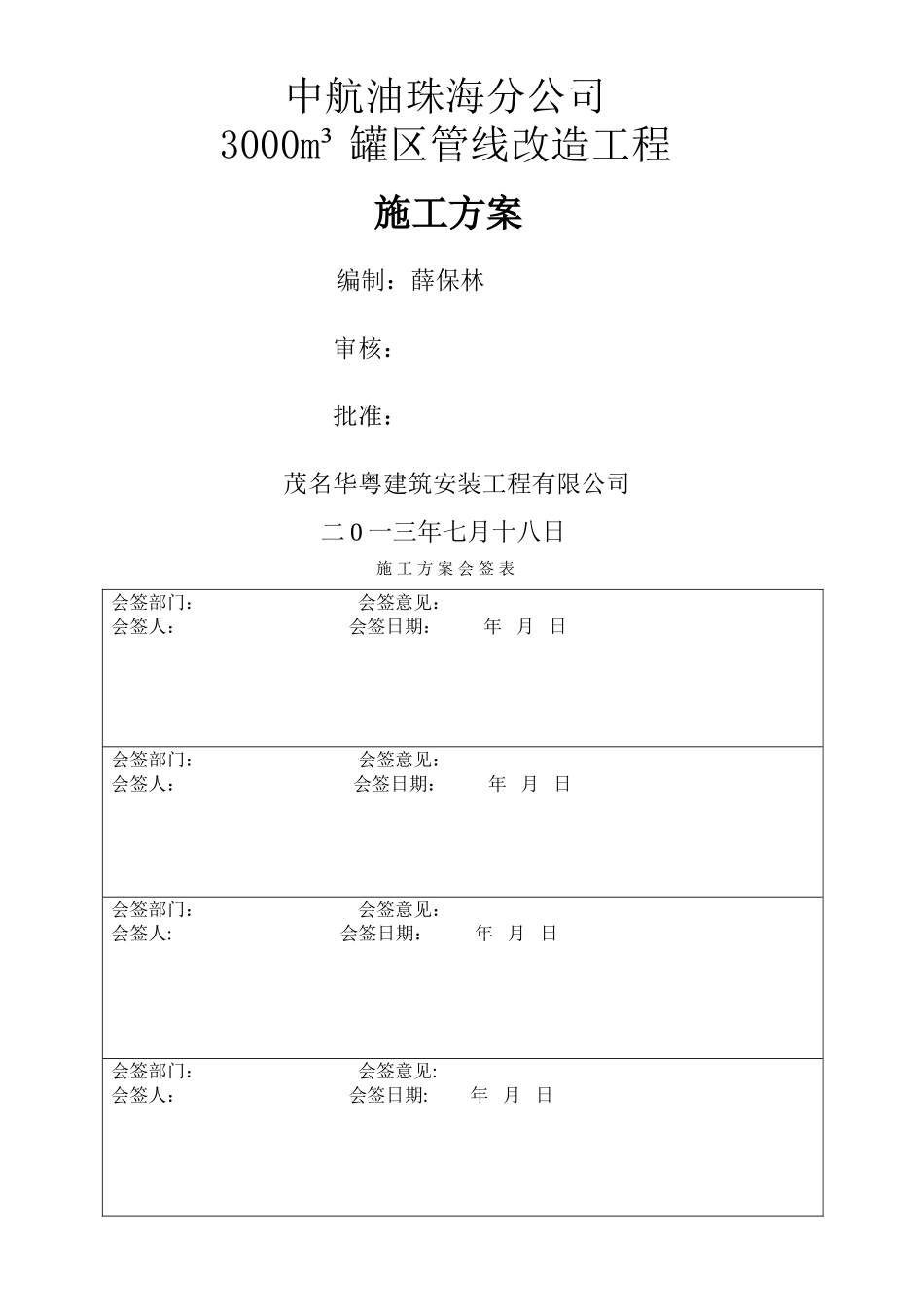

中航油珠海分公司3000m³ 罐区管线改造工程施工方案 编制：薛保林 审核： 批准：茂名华粤建筑安装工程有限公司二 0 一三年七月十八日施 工 方 案 会 签 表会签部门： 会签意见：会签人： 会签日期： 年 月 日会签部门： 会签意见：会签人： 会签日期： 年 月 日会签部门： 会签意见：会签人: 会签日期： 年 月 日会签部门： 会签意见:会签人： 会签日期: 年 月 日会签部门： 会签意见:会签人: 会签日期： 年 月 日会签部门： 会签意见：会签人： 会签日期： 年 月 日会签部门: 会签意见：会签人: 会签日期： 年 月 日目 录一、工程概况……………………………………………………………………1 二、编制依据……………………………………………………………………1 三、主要施工工序………………………………………………………………2四、主要施工方法及技术措施…………………………………………………2五、施工质量保证措施…………………………………………………………5六、安全、环境、健康保证措施（HSE 管理） ……………………………6七、建立一个质量安全环保体系………………………………………………7八、主要施工机具 ……………………………………………………………8九、劳动力计划用量表 ………………………………………………………8十、施工进度控制………………………………………………………… 8 十一、焊接工艺卡……………………………………………………………9十二、工作危害分析（JHA）记录表 ……………………………………11十三、相关方环境因素识别和评价及削减措施登记表……………………13一、工程概况：⑴ 、 主 要 施 工 内 容 有 ： 2个3000m³罐 进 出 油 共3条 管 线（DN350、DN250、DN150)，11#、12＃罐进出油共 2 条管线（DN150、DN100）和进零位罐的污油线,在 7＃、8＃罐之间汇合于防火堤内,总共 6 条管线；穿越防火堤，过消防通道（此处通过管沟），在泵房前沿布置地面管带。罐前管线，从第二道阀门后法兰起，全部更换为新管道.零位罐进出油管线，全部更换.⑵、施工及验收要求：①、新增安装工艺管道按《石油化工有毒、可燃介质钢制管道工程施工及验收法律规范》（SH3501—2025）中 SHB3 级管道施工及验收,管道焊接《现场设备、工业管道焊接工程施工法律规范》（GB50236—2025）中相关规定执行。焊缝焊接采纳氩弧焊打底...
