中药色谱指纹图谱相似度评价系统的操作规范

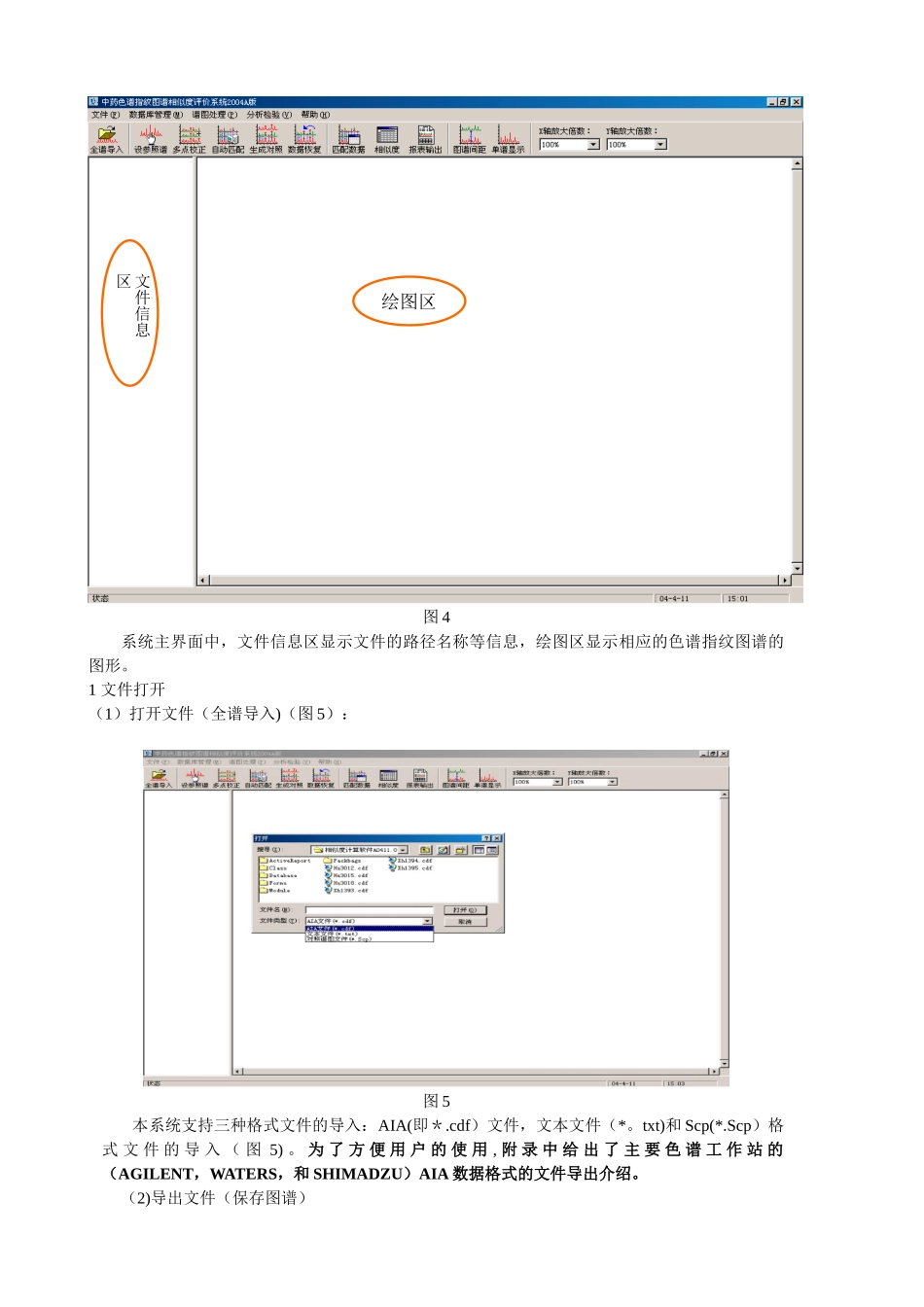

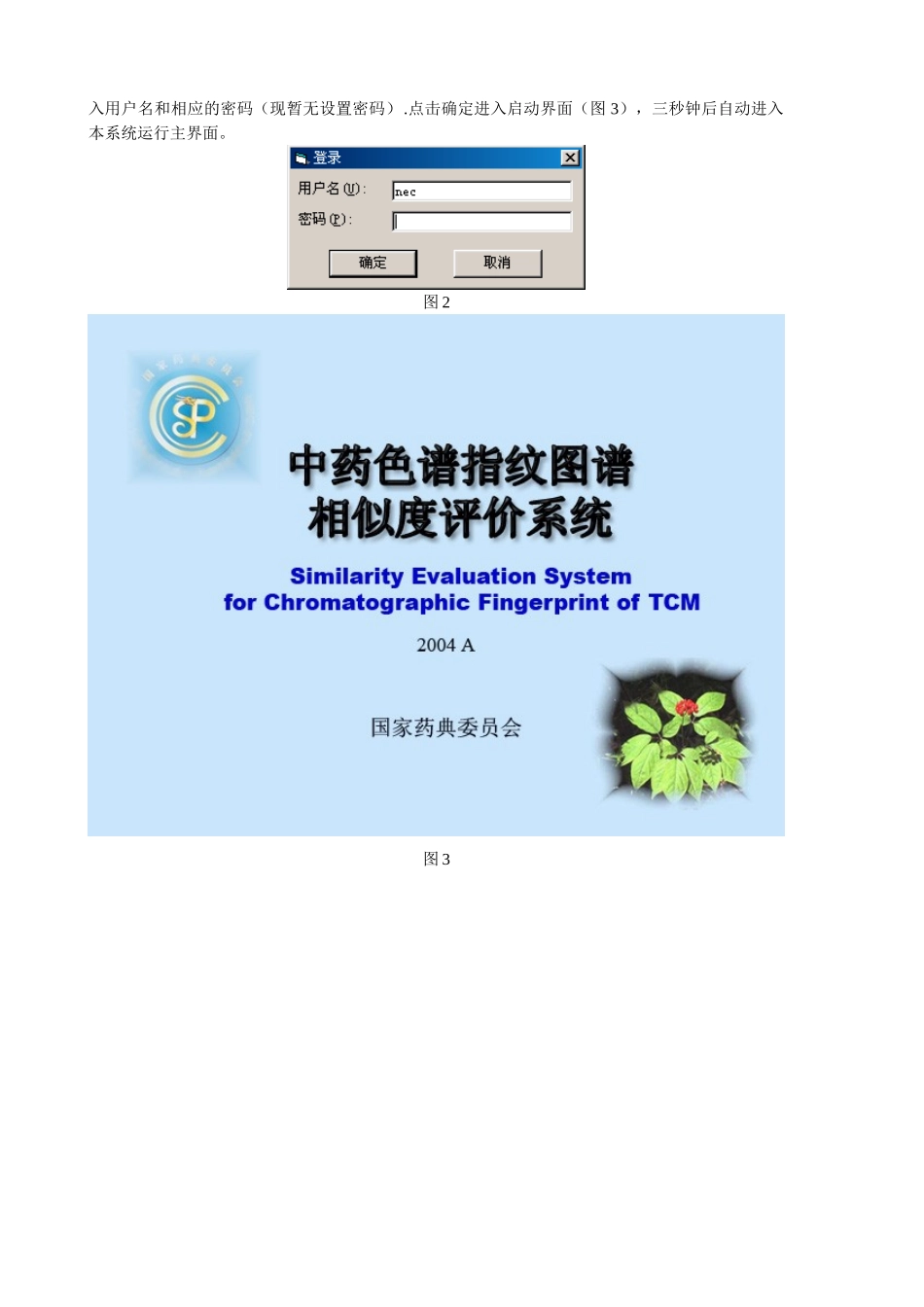

中药色谱指纹图谱相似度评价系统的操作法律规范(版本 2004 A)SOP of Similarity evaluation system for chromatographic fingerprint of TCM(Version 2004 A）一．简介1．版本介绍：本软件系统包括两个应用版本:讨论版（2004 A）和检验版（2025 B)。讨论版主要用于科学讨论工作 , 具有生成对比图谱功能 . 检验版侧重于色谱指纹图谱的检验工作，不具有生成对比图谱的功能。2．系统运行环境要求：(1). 最低配置：CPU 主频 533 MHz 以上，内存 64M，硬盘剩余最小空间 100M，操作系统Windows 98 以上，屏幕分辨率 800×600。(2). 推举配置：PVI 以上 CPU,内存 128M，硬盘空间 20G，操作系统 Windows 2000 以上，屏幕分辨率 1024×768二．安装方法点击 setup.exe 后，进入安装程序,假如无其他特别需要，可以直接点击 next 至安装结束。图 1三．功能本软件系统包括文件导入，数据库管理，谱图处理，分析检验和帮助等功能。安装完本系统后，运行“中药色谱指纹图谱相似度评价系统”执行程序，进入登陆界面 (图 2)，这时需要用户输入用户名和相应的密码（现暂无设置密码）.点击确定进入启动界面（图 3），三秒钟后自动进入本系统运行主界面。图 2图 3 图 4系统主界面中，文件信息区显示文件的路径名称等信息，绘图区显示相应的色谱指纹图谱的图形。1 文件打开（1）打开文件（全谱导入)（图 5）：图 5本系统支持三种格式文件的导入：AIA(即＊.cdf）文件，文本文件（*。txt)和 Scp(*.Scp）格式 文 件 的 导 入 （ 图 5) 。 为 了 方 便 用 户 的 使 用 , 附 录 中 给 出 了 主 要 色 谱 工 作 站 的（AGILENT，WATERS，和 SHIMADZU）AIA 数据格式的文件导出介绍。（2)导出文件（保存图谱）绘图区文件信息区本系统支持将导入的图谱数据文件以文本文件（*.txt)导出保存（图 6）。图 6（3）导出图象将导入绘制的色谱图谱也可以图象形式存放，文件格式为＊。bmp（图 7）。图 7(4)图谱删除本系统提供谱图删除功能(图 8）.可以选中某一谱图删除（删除当前图谱功能)，也可将导入的谱图全部删除（清除所有图谱数据）。 图 82 数据库功能：数据库管理包括药材信息建档(图 9）、制剂信息建档（图 10）和参照图谱建档功能（图11），便于用户信息管理。图 9图 10图 113 谱图处理：（1）数据剪切采纳数据剪切功能用户可以选择一定时间范围内的色谱数据进行匹配（...
