丰镇发电厂#6机组改造

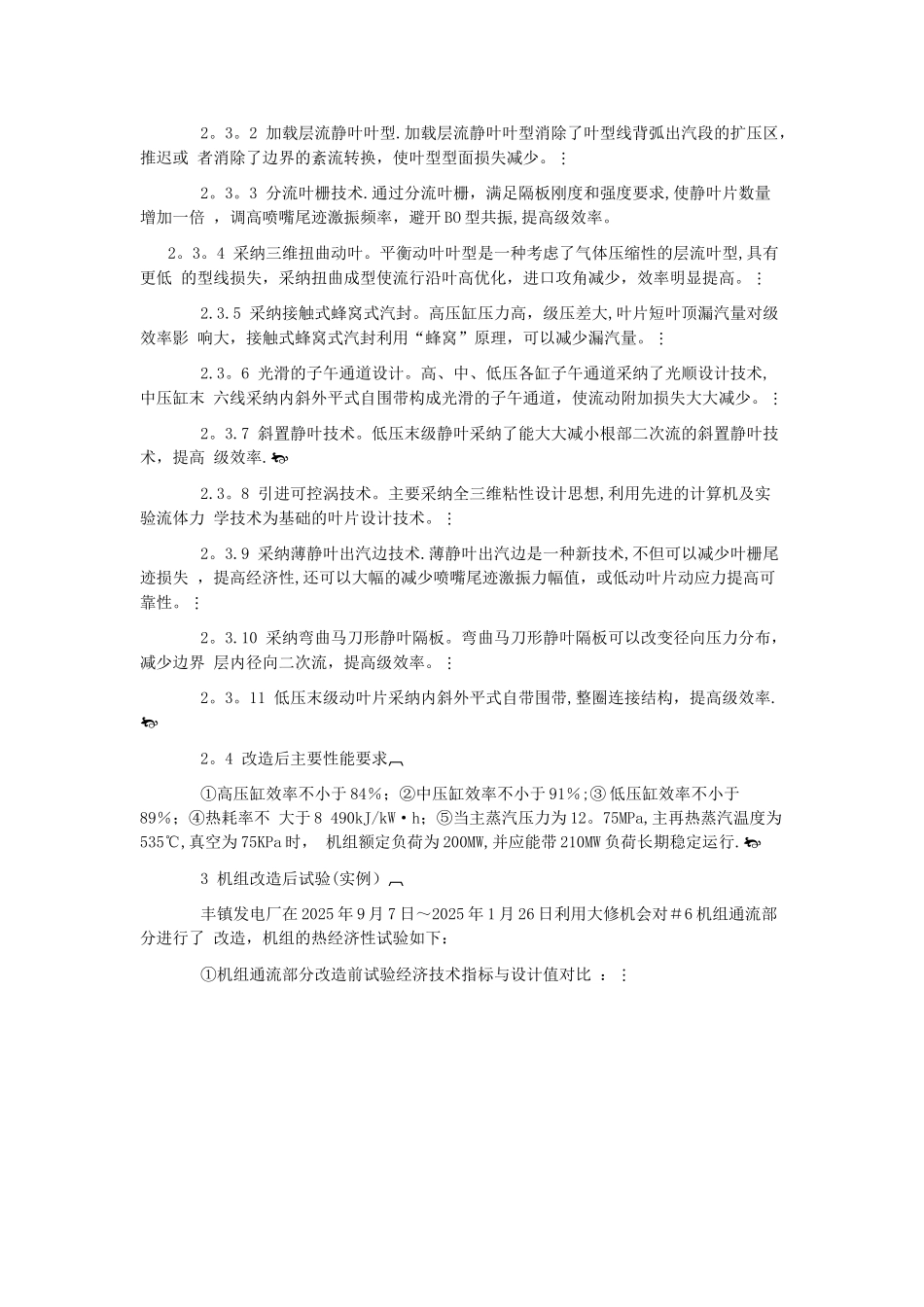

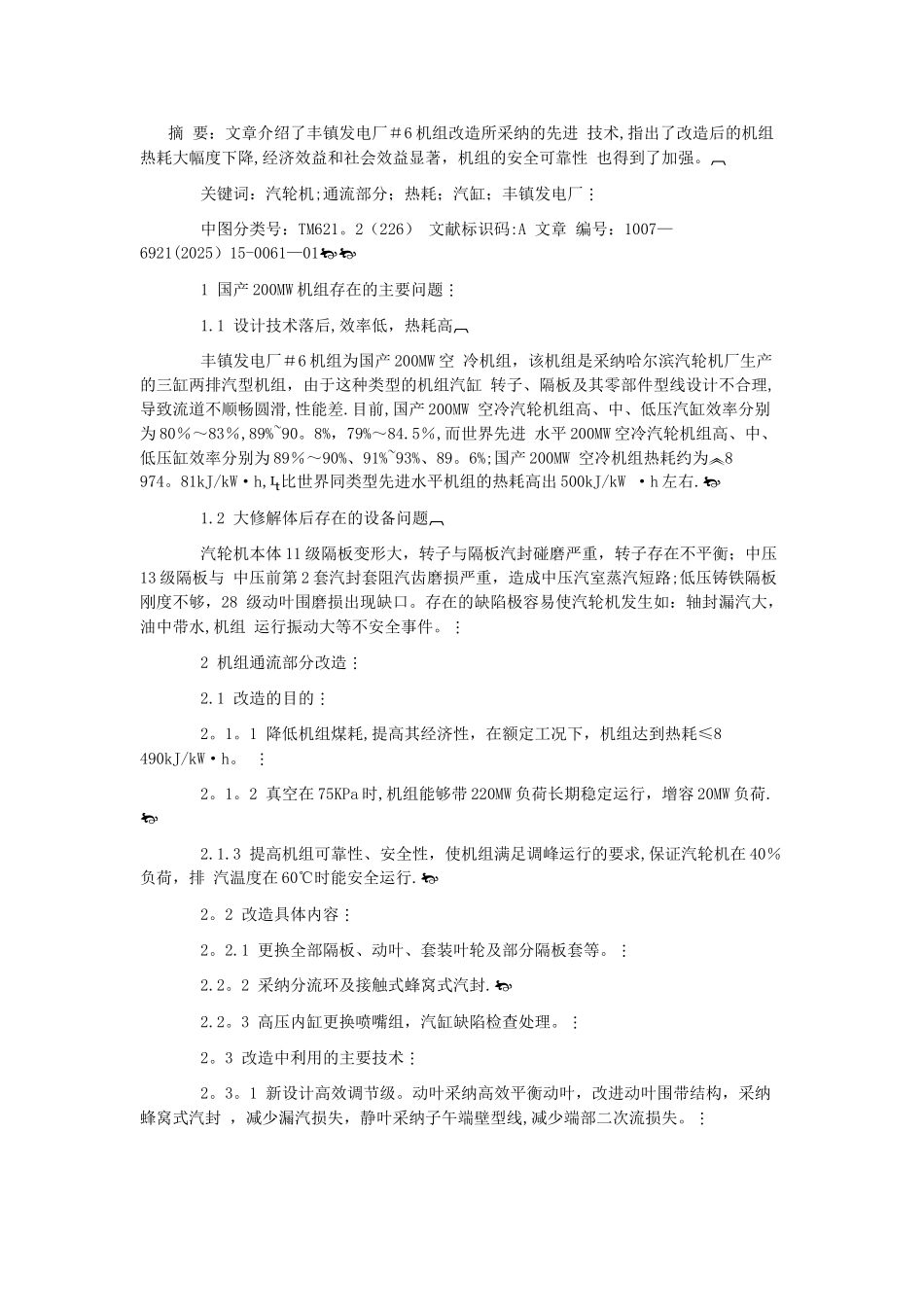

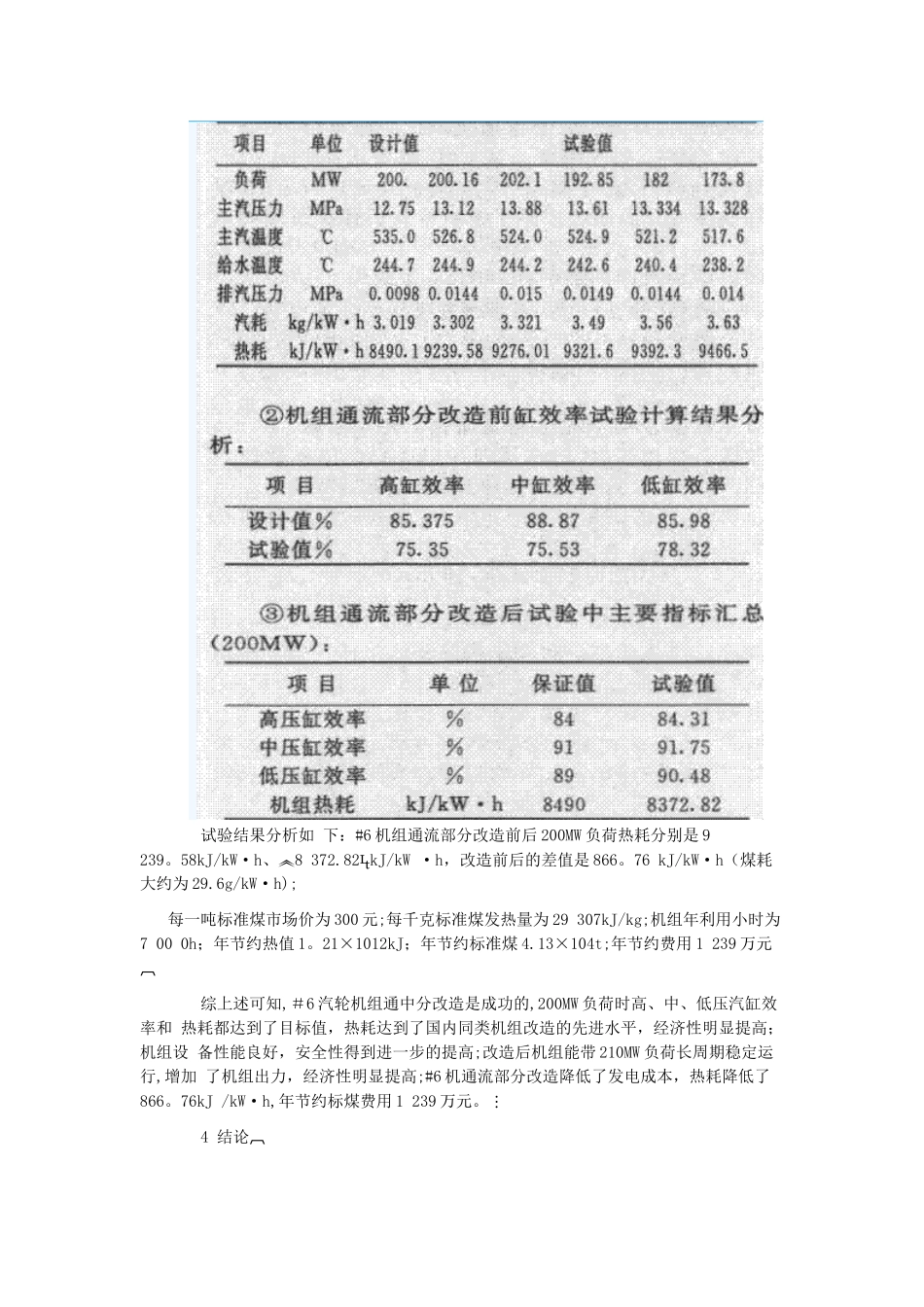

摘 要：文章介绍了丰镇发电厂＃6 机组改造所采纳的先进 技术,指出了改造后的机组热耗大幅度下降,经济效益和社会效益显著，机组的安全可靠性 也得到了加强。 关键词：汽轮机;通流部分；热耗；汽缸；丰镇发电厂 中图分类号：TM621。2（226） 文献标识码:A 文章 编号：1007—6921(2025）15-0061—01 1 国产 200MW 机组存在的主要问题 1.1 设计技术落后,效率低，热耗高 丰镇发电厂＃6 机组为国产 200MW 空 冷机组，该机组是采纳哈尔滨汽轮机厂生产的三缸两排汽型机组，由于这种类型的机组汽缸 转子、隔板及其零部件型线设计不合理,导致流道不顺畅圆滑,性能差.目前,国产 200MW 空冷汽轮机组高、中、低压汽缸效率分别为 80％～83％,89%~90。8%，79%～84.5％,而世界先进 水平 200MW 空冷汽轮机组高、中、低压缸效率分别为 89％～90%、91%~93%、89。6%;国产 200MW 空冷机组热耗约为8 974。81kJ/kW·h,比世界同类型先进水平机组的热耗高出 500kJ/kW ·h 左右. 1.2 大修解体后存在的设备问题 汽轮机本体 11 级隔板变形大，转子与隔板汽封碰磨严重，转子存在不平衡；中压13 级隔板与 中压前第 2 套汽封套阻汽齿磨损严重，造成中压汽室蒸汽短路;低压铸铁隔板刚度不够，28 级动叶围磨损出现缺口。存在的缺陷极容易使汽轮机发生如：轴封漏汽大，油中带水,机组 运行振动大等不安全事件。 2 机组通流部分改造 2.1 改造的目的 2。1。1 降低机组煤耗,提高其经济性，在额定工况下，机组达到热耗≤8 490kJ/kW·h。  2。1。2 真空在 75KPa 时,机组能够带 220MW 负荷长期稳定运行，增容 20MW 负荷. 2.1.3 提高机组可靠性、安全性，使机组满足调峰运行的要求,保证汽轮机在 40％负荷，排 汽温度在 60℃时能安全运行. 2。2 改造具体内容 2。2.1 更换全部隔板、动叶、套装叶轮及部分隔板套等。 2.2。2 采纳分流环及接触式蜂窝式汽封. 2.2。3 高压内缸更换喷嘴组，汽缸缺陷检查处理。 2。3 改造中利用的主要技术 2。3。1 新设计高效调节级。动叶采纳高效平衡动叶，改进动叶围带结构，采纳蜂窝式汽封 ，减少漏汽损失，静叶采纳子午端壁型线,减少端部二次流损失。 2。3。2 加载层流静叶叶型.加载层流静叶叶型消除了叶型线背弧出汽段的扩压区，推迟或 者消除了边界的紊流转换，使叶型型面损失减少。 2。3。3 分流叶栅技术.通过分流叶栅，满...
